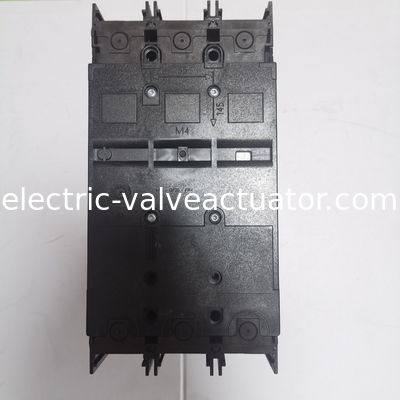

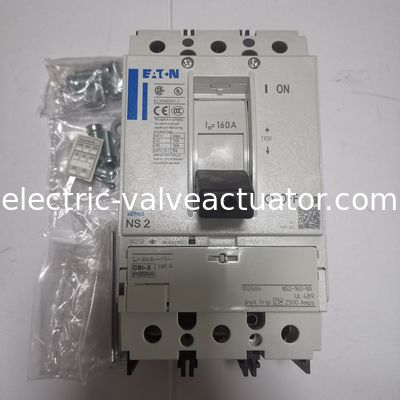

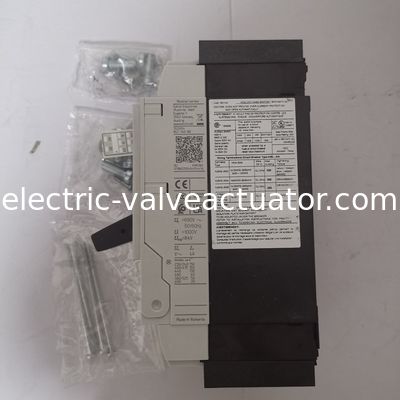

이튼 몰드 케이스 회로 차단기 액세서리 스위치 절연 스위치, 몰드 케이스 스위치 NS2-160-NA

카탈로그 번호

102684

모델 코드

NS2-160-NA

EAN

4015081025442

제품 길이/깊음

142mm

제품 높이

185mm

제품 너비

105mm

제품 무게

20.404kg

준수사항

RoHS 준수

인증서

IEC 60947-2
CSA (사건 제22086)
CSA 인증
UL 489
특히 북미용으로 설계된
CSA-C22.2 5-09호
UL/CSA
CSA (클래스 번호 4652-06)
UL (WJAZ 범주의 제어 번호)
UL (파일 번호 E148671)
CE 표시
IEC
UL 목록

글로벌 카탈로그

102684

제품 사양

암페라지 등급

160A

등급 전압

690V - 690V

회로 차단기 프레임 유형

N2

특징

보호 장치
모터 드라이브 선택

10.10 온도 상승

패널 제조업체는 온도 상승 계산을 담당합니다. 이튼은 장치에 대한 열 분산 데이터를 제공합니다.

10.11 단절 등급

패널 제조업체의 책임입니다. 스위치 장비의 사양을 준수해야합니다.

10.12 전자기 호환성

패널 제조업체의 책임입니다. 스위치 장비의 사양을 준수해야합니다.

10.13 기계적 기능

장치는 사용 설명서 (IL) 의 정보를 준수하는 조건에서 요구 사항을 충족합니다.

10.2.2 부식 저항성

제품 표준의 요구 사항을 충족합니다.

10.2.3.1 장막의 열 안정성 검증

제품 표준의 요구 사항을 충족합니다.

10.2.3.2 격리 재료의 정상 열에 대한 저항성을 검증

제품 표준의 요구 사항을 충족합니다.

10.2.3.3 내부 전기적 효과에 의한 열/불에 대한 불의 저항성

제품 표준의 요구 사항을 충족합니다.

10.2.4 자외선 (UV) 저항성

제품 표준의 요구 사항을 충족합니다.

10.2.5 들어올림

전체 스위치 장비가 평가되어야 하기 때문에 적용되지 않습니다.

10.2.6 기계적인 충격

전체 스위치 장비가 평가되어야 하기 때문에 적용되지 않습니다.

10.2.7 표기판

제품 표준의 요구 사항을 충족합니다.

10.3 조립물의 보호 정도

전체 스위치 장비가 평가되어야 하기 때문에 적용되지 않습니다.

10.4 공백점과 기어오르는 거리는

제품 표준의 요구 사항을 충족합니다.

10.5 전기 충격으로부터 보호

전체 스위치 장비가 평가되어야 하기 때문에 적용되지 않습니다.

10.6 스위치 장치 및 부품의 탑재

전체 스위치 장비가 평가되어야 하기 때문에 적용되지 않습니다.

10.7 내부 전기 회로 및 연결

패널 제작자의 책임입니다.

10.8 외부 전도기 연결

패널 제작자의 책임입니다.

10.9.2 전력 주파수 전기 강도

패널 제작자의 책임입니다.

10.9.3 충동 저항 전압

패널 제작자의 책임입니다.

10.9.4 단열물질로 만든 장막의 시험

패널 제작자의 책임입니다.

오염 정도

3

장착 방법

고정
DIN 레일 (top hat rail) 장착 옵션
내장 장치 고정 내장 기술

장비의 열 분산, 전류 의존

24.35W

실내 작동 온도 - 최대

70 °C

주변 작동 온도 - min

-25 °C

대기 저장 온도 - 최대

70 °C

대기 저장 온도 - min

-40 °C

가등 전류 (Iu)

250A

전반적인 설명
사양
자원
102684
일련 번호 STBN2250404054414
이튼 몰러 시리즈 NZM - 폼드 케이스 서킷 브레이커. 폼드 케이스 스위치, 3p, 160A
일반 사양
제품 이름
이튼 모일러 시리즈 NZM 폼드 케이스 스위치
카탈로그 번호
102684
모델 코드
NS2-160-NA
EAN
4015081025442
제품 길이/깊음
142mm
제품 높이
185mm
제품 너비
105mm
제품 무게
20.404kg
준수사항
RoHS 준수
인증서
IEC 60947-2
CSA (사건 제22086)
CSA 인증
UL 489
특히 북미용으로 설계된
CSA-C22.2 5-09호
UL/CSA
CSA (클래스 번호 4652-06)
UL (WJAZ 범주의 제어 번호)
UL (파일 번호 E148671)
CE 표시
IEC
UL 목록
글로벌 카탈로그
102684
제품 사양
암페라지 등급
160A
등급 전압
690V - 690V
회로 차단기 프레임 유형
N2
특징
보호 장치
모터 드라이브 선택
10.10 온도 상승
패널 제조업체는 온도 상승 계산을 담당합니다. 이튼은 장치에 대한 열 분산 데이터를 제공합니다.
10.11 단절 등급
패널 제조업체의 책임입니다. 스위치 장비의 사양을 준수해야합니다.
10.12 전자기 호환성
패널 제조업체의 책임입니다. 스위치 장비의 사양을 준수해야합니다.
10.13 기계적 기능
장치는 사용 설명서 (IL) 의 정보를 준수하는 조건에서 요구 사항을 충족합니다.
10.2.2 부식 저항성
제품 표준의 요구 사항을 충족합니다.
10.2.3.1 장막의 열 안정성 검증
제품 표준의 요구 사항을 충족합니다.
10.2.3.2 격리 재료의 정상 열에 대한 저항성을 검증
제품 표준의 요구 사항을 충족합니다.
10.2.3.3 내부 전기적 효과에 의한 열/불에 대한 불의 저항성
제품 표준의 요구 사항을 충족합니다.
10.2.4 자외선 (UV) 저항성
제품 표준의 요구 사항을 충족합니다.
10.2.5 들어올림
전체 스위치 장비가 평가되어야 하기 때문에 적용되지 않습니다.
10.2.6 기계적인 충격
전체 스위치 장비가 평가되어야 하기 때문에 적용되지 않습니다.
10.2.7 표기판
제품 표준의 요구 사항을 충족합니다.
10.3 조립물의 보호 정도
전체 스위치 장비가 평가되어야 하기 때문에 적용되지 않습니다.
10.4 공백점과 기어오르는 거리는
제품 표준의 요구 사항을 충족합니다.
10.5 전기 충격으로부터 보호
전체 스위치 장비가 평가되어야 하기 때문에 적용되지 않습니다.
10.6 스위치 장치 및 부품의 탑재
전체 스위치 장비가 평가되어야 하기 때문에 적용되지 않습니다.
10.7 내부 전기 회로 및 연결
패널 제작자의 책임입니다.
10.8 외부 전도기 연결
패널 제작자의 책임입니다.
10.9.2 전력 주파수 전기 강도
패널 제작자의 책임입니다.
10.9.3 충동 저항 전압
패널 제작자의 책임입니다.
10.9.4 단열물질로 만든 장막의 시험
패널 제작자의 책임입니다.
오염 정도
3
장착 방법
고정
DIN 레일 (top hat rail) 장착 옵션
내장 장치 고정 내장 기술
장비의 열 분산, 전류 의존
24.35W
실내 작동 온도 - 최대
70 °C
주변 작동 온도 - min
-25 °C
대기 저장 온도 - 최대
70 °C
대기 저장 온도 - min
-40 °C
가등 전류 (Iu)
250A
정렬 전류 (Iu) (UL 489 csa 22.2 5.1)
250A
보조 접촉자 수 (교환 접촉자 수)
0
보조 접촉자 수 (일반적으로 닫힌 접촉자 수)
0
보조 접촉자 수 (일반적으로 열린 접촉자 수)
0
위치 전환
I + 0
보호 정도
HMI 장치 영역: IP20 (기본 보호 유형)
IP20
들어오는 공급 방향
필요에 따라
주 회로의 전기 연결 유형
나사 연결
수명, 기계식
20000 거래
초전압 범주
제3조
보호 정도 (IP), 앞면
IP66 (문 접착기 회전 손잡이)
IP40 (보호적인 주변으로)
보호 정도 (종종)
IP00 (끝, 단계 격리기 및 대역 단말기)
IP10 (터널 터미널)
기둥 수
삼극
터미널 용량 (보리 스트립)
최소 16mm x 0.8mm의 2개의 세그먼트 후면 연결 (터무리)
박스 터미널에서 최대 10개의 16mm x 0.8mm 세그먼트
후면 연결에서 24mm x 0.8mm의 최대 10개의 세그먼트 (포크)
최대 8개의 15.5 mm x 0.8 mm (2x) 의 단면
박스 터미널에서 9mm x 0.8mm의 최소 2개의 세그먼트
NA: 16mm x 0.8mm의 최대 10개의 세그먼트 후면 연결 (터무리)
NA: 16mm x 0.8mm의 최소 2개의 세그먼트 후면 연결 (터무리)
전기 용품
415V AC-1에서 10000개의 동작
7500 690V AC-1에서 작동
400V AC-1에서 10000개의 작업
6500 회전 400V AC-3
5000개의 작업 690V AC-3
415V AC-3에서 6500 작업
기능
단속기/주식 스위치
종류
스위치 단속기
특유의 특징
IEC/EN 60947-2: IEC/EN 60204에 해당하는 주 스위치 특성 및 격리 특성을 갖춘 과전류가 없는 차단기 (CBI-X)
가명 전류 = 가명 연속 전류: 160A
적용
부속 회로, 피더 회로
주류 회로의 연결 위치
앞면
정해진 열 분산에 필요한 가속 전류 (In)
160A
전력 손실
24.3W
단축 단절 시간
< 10 ms
단전 방출 지연되지 않은 설정 - 최대
2500A
단전 방출 지연되지 않은 설정 - min
2500A
터미널 용량 (황제 버스 바)
NA: 스위치 후측 연결에서 최소 16mm x 5mm
최대 24mm x 8mm 스위치 후측 연결에서 직접
M8 후면 나사 연결
스위치 뒷면 연결에서 16 mm x 5 mm
NA: M8 후면 나사 연결
NA: 최대 20mm x 5mm 스위치 뒷면 연결에서 직접
터미널 용량 (보리 고체 선도자/케이블)
6mm2 - 16mm2 (2x) 박스 터미널
NA: 터널 터미널에서 6 AWG (1x)
10mm2 - 16mm2 (1x) 박스 단말
4mm2 - 16mm2 (2x) 스위치 후측 연결에서 직접
10 mm2 - 16 mm2 (1x) 스위치 후측 연결에서 직접
터널 터미널에서 16 mm2 (1x)
NA: 12 - 6 AWG (1x) 박스 터미널
NA: 12 - 6 AWG (1x) 스위치 후면 연결에서 직접
터미널 용량 (알루미늄 고체 전도기/케이블)
10mm2 - 16mm2 (2x) 스위치 후측 연결에서 직접
10 mm2 - 16 mm2 (1x) 스위치 후측 연결에서 직접
터널 터미널에서 16 mm2 (1x)
터미널 용량 (황색 선도자/케이블)
6mm2 - 25mm2 (2x) 박스 터미널
25 mm2 - 185 mm2 (1x) 스위치 뒷면 연결에서 직접
10mm2 - 70mm2 (1x) 박스 단말
25mm2 - 185mm2 (1x) 1홀 터널 단지
NA: 4 - 350 AWG/kcmil (1x) 박스 터미널에서
NA: 1홀 터널 터미널에서 4 - 350 AWG/kcmil (1x)
25 mm2 - 70 mm2 (2x) 스위치 후면 연결에서 직접
터미널 용량 (알루미늄 선도자/케이블)
25mm2 - 185mm2 (1x) 1홀 터널 단지
25 mm2 - 35 mm2 (2x) 스위치 후측 연결에서 직접
25 mm2 - 35 mm2 (1x) 스위치 뒷면 연결에서 직접
손잡이 종류
로커 레버
짧은 지연 전류 설정 (Isd) - 최대
0 A
짧은 지연 전류 설정 (Isd) - min
0 A
순간 전류 설정 (II) - 최대
2500A
순간 전류 설정 (ii) - min
2500A
시간당 작업 수 - 최대
120
과부하 전류 설정 (Ir) - 최대
0 A
과부하 전류 설정 (Ir) - min
0 A
230V, 50/60 Hz에서 단절 단절 능력 Ics (IEC/EN 60947)
150 kA
400/415 V, 50/60 Hz에서 단절 단절 능력 Ics (IEC/EN 60947)
150 kA
440 V, 50/60 Hz에서 단절 단절 능력 Ics (IEC/EN 60947)
130 kA
525 V, 50/60 Hz에서 단절 단절 능력 Ics (IEC/EN 60947)
37.5 kA
690V, 50/60 Hz에서 단절 단절 능력 Ics (IEC/EN 60947)
5kA
400/415 V, 50/60 Hz의 단절 생산 용량인 Icm
330 kA
440V, 50/60Hz의 단절제공 용량 Icm
286 kA
525V, 50/60 Hz의 단절 생산 능력 Icm
105 kA

690V, 50/60Hz의 단절제공 용량 Icm

53 kA

표준 터미널

스크루 터미널

선택용 터미널

박스 터미널, 뒤쪽 연결 터널 터미널

가등식 작동 전압 Ue (UL) - 최대

600 Y / 347 V

240V, 50/60Hz의 단절제공 용량 Icm

330 kA

부대 접촉에서 정량 충동 저항 전압 (Uimp)

6000V

주접촉점의 정량 충동 저항 전압 (Uimp)

8000V

가명 절연 전압 (Ui)

1000V AC
