AJ65BT-64RD3 미쓰비시 유니버설 모델 부재 전원 공급 모듈

Name: AJ65BT-64RD3 미쓰비시 유니버설 모델 부재 전원 공급 모듈
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: AJ65BT-64RD3
Price: 210.00 USD
Availability: InStock

브랜드 이름:	MITSUBISHI
모델 번호:	AJ65BT-64RD3
MOQ:	1
가격:	Negotiations

자세한 정보

제품 설명

자세한 정보

원래 장소:

일본

프로그램 용량:

8K 단계

기초적 연산 처리 속도 (LD 교육):

0.12 μs

입력:

24VDC

산출:

12/24VDC (0.5A).

포장 세부 사항:

새로운 원본 상자

강조하다:

미쓰비시 리던스 전원 공급 모듈

보급 전원 모듈

저전압 보호 전원 모듈

제품 설명

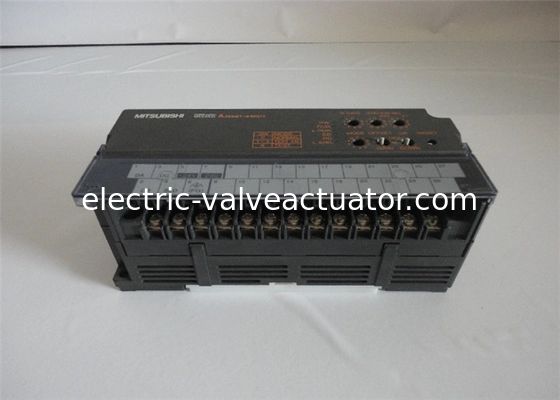

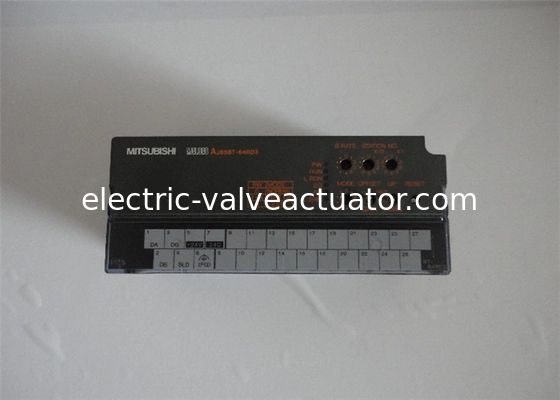

AJ65BT-64RD3 Mitsubishi 범용 모델 이중화 전원 공급 장치 모듈

AJ65BT-64RD3은 온도 측정을 위한 CC-Link 원격 I/O 모듈로 사용됩니다. CC-Link 네트워크에서 슬레이브 스테이션으로 작동하며, 마스터 PLC(예: Mitsubishi Q 시리즈)에 의한 중앙 집중식 모니터링 및 제어를 가능하게 합니다. 이 모듈은 환경 보호, 화학 산업, 전자 및 전기 응용 분야와 같은 환경에서 고정밀 온도 획득을 위해 설계되었습니다.

특징

고정밀 측정: 이 모듈은 25±5°C의 주변 온도에서 ±0.1%의 편차로 뛰어난 정확도를 제공합니다. 더 넓은 온도 조건(20°C 미만 또는 30°C 초과)에서도 ±0.25%의 정확도를 유지합니다.
향상된 정확도를 위한 3선 연결: 백금 RTD에 3선 연결 방식을 사용합니다. 이 구성은 리드선 저항을 보상하여 2선 설정에 비해 측정 오류를 크게 줄이고 더 안정적인 데이터를 보장합니다.
빠른 변환 속도: 각 채널은 40ms의 변환 시간을 가지므로 4개의 모든 채널에서 온도 변화를 비교적 빠르게 샘플링할 수 있습니다.
CC-Link 네트워크 통합: CC-Link Ver.2.0 호환 슬레이브 모듈로서 최대 10Mbps의 고속 통신을 지원합니다. 이를 통해 모듈을 온도 센서 근처에 설치하여 배선 비용을 줄이고 시스템 안정성을 향상시키는 분산 제어가 가능합니다.
전기적 절연: 이 모듈은 Pt100 센서 입력 회로와 CC-Link 통신 버스 사이에 광전 결합기 절연을 제공하여 노이즈 내성을 향상시키고 접지 전위 차이로부터 시스템을 보호합니다.

재료 및 응용 분야

이 모듈의 구조는 소형 장치 내에 장착된 PCB에 장착된 전자 부품을 포함합니다. 외부 연결은 통신/전원 및 센서 입력/출력 신호 모두에 대해 견고한 스크류 단자 블록(M3.5 나사)을 통해 이루어집니다. 주요 재료 사용은 장기간 작동을 위해 설계된 안정적인 산업 등급 전자를 중심으로 합니다.

주요 응용 분야: 정밀 온도 모니터링을 위한 산업 자동화. 일반적인 사용 사례는 다음과 같습니다.

공정 산업: 화학 공장의 반응 온도 모니터링 또는 환경 보호 장비의 온도 제어.
제조: 전자 부품 생산, 배터리 제조 및 다양한 전기 시스템의 온도 감시.
장비 통합: 제어 루프에 대한 고해상도 온도 피드백이 필요한 기계의 중요한 구성 요소로 사용.

주요 기술 매개변수

매개변수	사양
채널 수	4 채널 (4CH)
호환 센서	Pt100, JPt100 (3선 유형)
온도 범위	-180°C ~ 600°C (Pt100 및 JPt100 모두)
해상도	0.025°C
변환 속도	채널당 40ms
출력 값	16비트 바이너리(-1800 ~ 6000) / 32비트 바이너리(-180000 ~ 600000)
정확도	±0.1% (25±5°C에서); ±0.25% (30°C)
공급 전압	DC 24V (허용 범위 DC 18-30V)
CC-Link 스테이션 점유	4개 스테이션
절연	센서 입력과 CC-Link 간의 포토커플러 절연
치수 (H x W x D)	65mm x 151.9mm x 63mm
무게	0.38kg

일반 사양

매개변수	사양
작동 주변 온도	0...55 ˚C
보관 주변 온도	-20...75 ˚C
작동 주변 습도	10...90 %RH, 비응축
보관 주변 습도	10...90 %RH, 비응축
진동 저항	JIS B 3502 및 IEC 61131-2 준수
충격 저항	JIS B 3502 및 IEC 61131-2 준수 (147 m/s2, 3방향 X, Y, Z 각각 3회)
작동 분위기	부식성 가스 없음
작동 고도	0...2000 m
설치 위치	제어 패널 내부
과전압 범주	II 이하
오염 정도	2 이하
