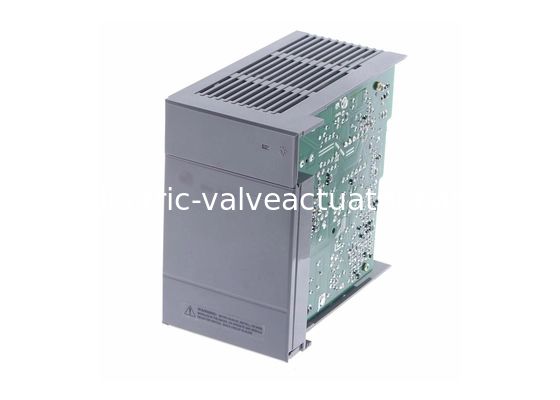

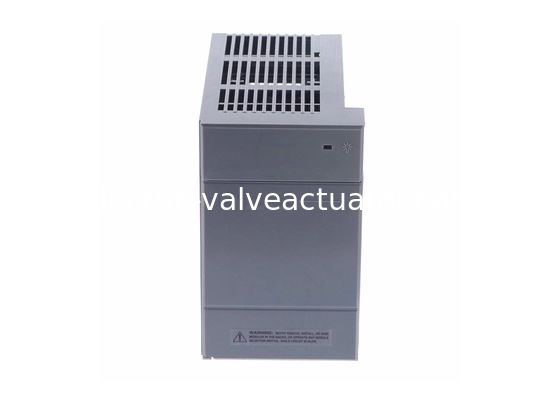

AB 1746-P3, SLC 500 전원 공급 장치, 5VDC에서 3.6A, 24VDC에서 0.87A

Name: AB 1746-P3, SLC 500 전원 공급 장치, 5VDC에서 3.6A, 24VDC에서 0.87A
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: 1746-P3
Price: 210.00 USD
Availability: InStock

브랜드 이름:	AB
모델 번호:	1746-P3
MOQ:	1
가격:	Negotiations

자세한 정보

제품 설명

자세한 정보

원래 장소:

미국

시리즈:

SLC 500

NOM 입력 전압:

24VDC

전형적 라인 파워 요구:

90은 VA

무주한 전류:

20A

포장 세부 사항:

새로운 원본 상자

제품 설명

AB 1746-P3, SLC 500 전원 공급 19.2-28.8 VDC

1746-P3에 대한 기술 사양

제조업자	로크웰 자동화
위치	1746 차체, 왼쪽
입력 전압 범위	19.2-28.8 VDC
모듈 유형	전원 공급
시리즈	SLC 500
부문 번호/카탈로그 번호	1746-P3
브랜드	AB
Nom 입력 전압	24VDC
일반적인 전력 요구 사항	90VA
입력 전류	20A
격리 전압	600V ac RMS 1초 동안 (버전 B 이상)
현재 용량	3.6A 5V DC와 0.87A 24V DC
대기 시간	5 ms (전하 부하) 1000 ms (부하 없이)
피지 보호	1746-F3 또는 동등한

온도, 작동 환경	0...60 °C (32...140 °F)
현재 용량 감소	55 °C (131 °F) 이상 5%
입력 전압	24 볼트 DC
입력 전력	61 와트
배후 전류 (5 볼트)	3.6 Amp
백플레인 전류 (24 볼트)	0.87 암퍼
빈도	DC
크기	55인치 x 2.9인치 x 5.7인치
작동 온도	0~60°C
작동 온도	0~60°C

약 1746-P3

1746-P3는 전원 공급 모듈이다. 이 모듈은 SLC 500 컨트롤러 플랫폼의 일부이며, 주로 SLC 500 모듈이 연결된 1746 뒷판에 전원을 공급하는 데 사용됩니다.이 전원 공급 모듈은 래크의 가장 왼쪽에 위치하고 있으며 차체 슬롯을 차지하지 않습니다.그것은 내부로 모듈에 의해 사용할 수 있는 전압 수준으로 입력 전력을 변환, 구체적으로 19의 입력 공급 전압을 변환.2...28.8V dc는 5V dc에서 3.6A와 24V dc에서 0.87A의 내부 공급원으로

1746-P3는 특히 SLC 500 모듈 제어 시스템에 적용됩니다. 1 초 동안 600V ac RMS의 격리와 함께 90 VA의 전형적인 라인 전력 요구 사항이 있습니다.이 모듈은 AB 추천 1746-F3 또는 그 동등한 어떤로 교체 될 수 있는 미리 설치 된 안전 장치가 있습니다.또한, 표시 된 피지 크기는 최종 장치에만 사용됩니다. 회로 배선 크기에 따라 감소 할 수 있습니다.이 전원 공급은 또한 완전한 부하에서 작동하는 경우 5mS 또는 부하가없는 경우 1000mS의 CPU 대기 시간을 보여줍니다.이 대기 시간은 공급 전압이 최소 범위 아래로 떨어지는 시점부터 CPU의 작동 상태를 유지하도록합니다.

1746-P3는 보험사 연구소 (UL) 에서 인증된 것으로, 위험 장소의 1급, 2부, 그룹 A, B, C, D의 산업 제어 장비로 지정되어 있습니다.C-UL 1급의 산업용 제어장치로 지정, 부문 2, 그룹 A, B, C, D 위험 장소 및 다른 표준화 및 인증 기관.

모듈의 현재 용량은 5 볼트 DC에서 3.6 Amps, 24 볼트 DC에서 0.87 Amps입니다.1746-P3 모듈과 함께 사용하는 것이 권장되는 피지는 AB 1746-F3 피지 (또는 BUSSMAN AGC 5 또는 Nagasawa ULCS-61ML-5 피지를 포함한 동등한 피지). 뒷면과 입력 단말 사이에 격리 없습니다. 그러나,차시의 지상 단말기와 입력 단말 사이에 1초 동안 600 볼트 AC RMS인 다이 일렉트릭 저항1746-P3 모듈이 작동하는 권장 온도 범위는 32도에서 140도입니다.CPU의 대기 시간은 완전 부하에서 5 밀리 초이고 부하가 없을 때 1000 밀리 초입니다.1746-P3의 크기는 139.7 x 79.2 x 144.8 밀리미터입니다. 모듈은 2000 미터까지의 고도에서 사용 할 수 있도록 설계되었습니다.오염도 2등급의 환경과 II등급의 애플리케이션에서 사용해야 합니다.모듈 설치에 1/8 인치 평면 머리와 1/4 인치 필립스 머리의 스크루드라이버만 필요합니다.사용하지 않을 때 정적 보호용 포장재에 보관해야 합니다., 커넥터 핀과 뒷면 커넥터를 만지지 말고 모듈의 회로 구성 요소를 만지는 것도 피해야합니다.
