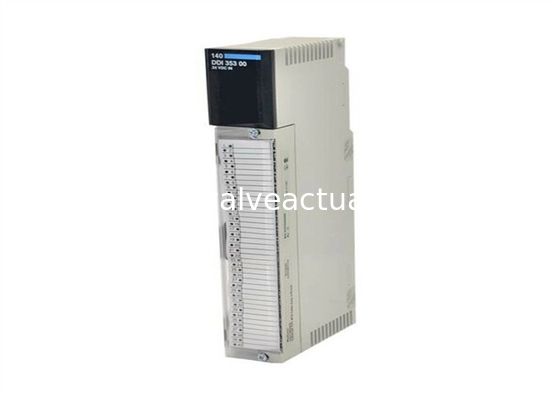

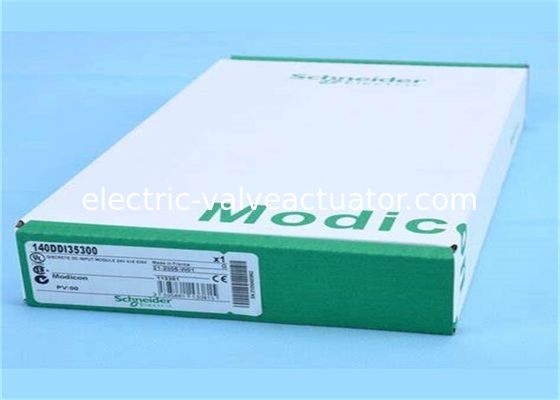

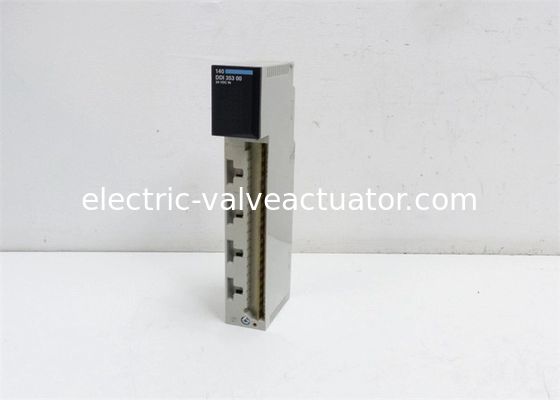

| 브랜드 이름: | Schneider |
| 모델 번호: | 140DDI35300 |
| MOQ: | 1 |
| 가격: | Negotiations |
| 제조업체 | Schneider Electric |
| 시리즈 | Modicon Quantum |
| 모듈 형식 | 표준 |
| 제품 또는 구성 요소 유형 | 저전압 DC 개별 입력 모듈 |
| 개별 입력 수 | 32 |
| 채널 그룹 | 4 |
| 논리 입력 | 양수(싱크) |
| 개별 입력 전압 | 24 V DC |
| 입력 전압 제한 | 19.2...30 V |
| 전압 상태 1 보장 | 15...30 V DC |
| 전압 상태 0 보장 | -3...5 V DC |
| 전류 상태 1 보장 | >= 2 mA at Us = 5.5 V and Uin = 0 V |
| 전류 상태 0 보장 | <= 0.5 mA |
| 주소 지정 요구 사항 | 2 입력 단어 |
| 입력 임피던스 | 2500 Ohm |
| 누설 전류 | 200 mA at Us = 5.5 V and Uin = 4 V |
| 절대 최대 입력 | 1.3 ms 펄스 동안 56 V 감소 | 30 V 연속 |
| 응답 시간 | 상태 1에서 상태 0까지 <= 1 ms |상태 0에서 상태 1까지 <= 1 ms |
| 보호 유형 | 저항 제한에 의한 입력 보호 |
| 전력 소비 | 1.7 W + (0.36 x on 포인트 수) |
| 그룹과 버스 간 절연 | 1분 동안 1780 Vrms |
| 그룹 간 절연 | 1분 동안 500 Vrms |
| 로컬 신호 | 32 LED 녹색 입력 상태 | 1 LED 빨간색 외부 오류 감지(F) | 1 LED 녹색 버스 통신이 존재함(활성) |
| 마킹 | CE |
| 버스 전류 요구 사항 | 330 mA |
Quantum PLC 모듈은 최신 대규모 집적 회로 기술을 사용하며 엄격한 생산 공정을 통해 제조됩니다. 내부 회로에는 고급 간섭 방지 기술이 통합되어 있어 매우 높은 신뢰성을 제공합니다.
Quantum PLC에는 사용자가 오류를 즉시 알릴 수 있는 하드웨어 오류 자체 감지 기능이 포함되어 있습니다. 오류 자체 진단을 위한 주변 구성 요소의 Concept에서 프로그래밍할 수 있어 PLC 회로와 연결된 장비를 모두 보호하여 매우 신뢰할 수 있는 시스템을 제공합니다.
모든 모듈은 시스템 종료 없이 핫 스와핑을 지원하여 유지 관리 작업을 줄입니다. LED 상태 표시기는 CPU 및 I/O 템플릿 채널 상태에 대한 시각적 피드백을 제공하여 빠른 유지 관리를 가능하게 합니다.
Quantum PLC는 완벽한 지원 시설, 포괄적인 기능 및 강력한 적용성을 갖추고 있습니다. 강물 취수 및 응축수 미세 처리와 같은 중요한 시스템은 이중 기계 핫 백업, 이중 전원 공급 장치, 이중 원격 I/O 및 이중 이더넷 연결을 활용하여 안전하고 지속적인 작동을 보장합니다.
고급 이중 기계 핫 스탠바이 시스템은 간단한 구성과 편리한 작동을 특징으로 합니다. 동일하게 구성된 두 개의 모듈이 주/보조 모드로 작동합니다. 일반적으로 호스트 CPU는 프로그램 작업 및 I/O 통신을 처리하는 동시에 핫 스탠바이 모듈을 통해 대기 CPU의 상태와 데이터를 업데이트합니다. 대기 기계는 호스트의 상태를 모니터링하고 호스트에 오류가 발생하면 즉시 인계받으며, 스위칭 시간은 PLC 스캔 사이클보다 짧아 논리 작업에 영향을 미치지 않습니다.
응용 분야:CNC 기계, 야금, 석유 및 천연 가스, 석유 화학, 화학, 제지 인쇄, 섬유 인쇄 및 염색, 기계, 전자 제조, 자동차 제조, 담배, 플라스틱 기계, 전력, 수자원 보존, 수처리/환경 보호, 시립 공학, 보일러 난방, 에너지, 전송 및 배전 산업.
