| 브랜드 이름: | Schneider |

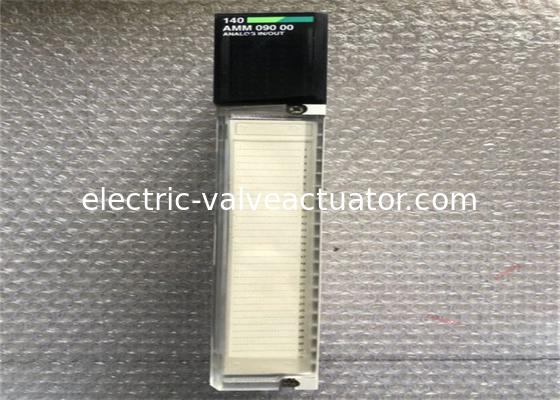

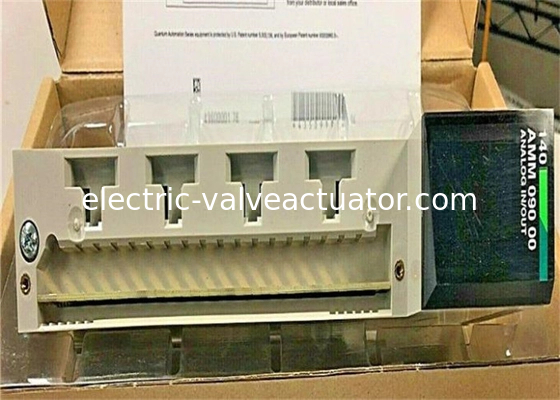

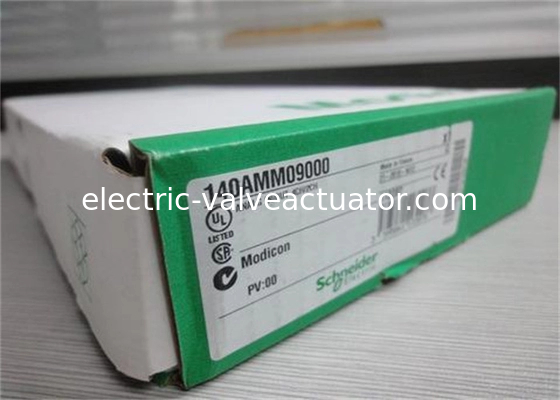

| 모델 번호: | 140AMM09000 |
| MOQ: | 1 |
| 가격: | Negotiations |
| 제조업자 | 슈나이더 일렉트릭 |
|---|---|
| 시리즈 | 모디콘 퀀텀 |
| 모듈 형식 | 표준 |
| 필터 종류 | 단극 저변 - 21 Hz에서 3 dB +/- 20% 입력 회로 |
| I/O 모듈성 | 6개의 채널 |
| 요구사항을 해결하는 방법 | 2개의 출력 단어 5개의 입력 단어 |
| 아날로그 입력 번호 | 4 |
| 아날로그 입력 타입 | 단극 전압 0...5V 15비트 DC 단극 전압 0~10V 16비트 DC 단극 오프셋 전압 1...5 V 14 비트 DC 단극 오프셋 전류 4...20 mA 14 비트 DC 단극 전류 0...20mA 15비트 DC 양극적 전압 +/- 5V 15비트 DC 양극 전압 +/- 10V 16비트 DC 양극 전류 +/- 20mA 15비트 DC |
| 절대 최대 입력량 | +/- 50V 전압 |
| 입력 임페던스 | > 250오프 전류 |
| 오프셋 | +/- 0.0014 % 전체 규모 최대/°C 0~60 °C 입력 회로 |
| 이득 전환 | +/- 0.002 최대 0...60 °C의 전체 스케일 입력 회로 |
| 일반 모드 거부 | > 80 dB 50/60 Hz 입력 회로 |
| 아날로그 출력 번호 | 2 |
| 아날로그 출력 범위 | 4... 20mA |
| 아날로그 출력 해상도 | 12비트 |
| 루프 전압 | 7...30V DC 출력 회로 |
| 전압 하락 | 7...30V DC 20mA |
| 시간 설정 | 900μs에서 +/- 0.1%의 최종 값 출력 회로 |
| 외부 전력 요구 사항 | 7...30V 출력 회로 |
| 절대 정확도 오류 | 25 °C의 출력 회로에서 전체 규모의 +/- 0.20 % 25 °C의 입력 회로에서 전체 규모 최대의 +/- 0.05% +/- 0.03 % 25 °C 입력 회로에서 +/- 0.007 %/°C 전체 스케일 최대 0 ~ 60 °C에서 출력 회로 0~60 °C의 출력 회로에서 전체 규모의 +/- 0.004% |
| 선형성 | 모노톤 +/- 1 LSB 출력 모노톤 +/- 1 LSB 입력 2범위에 비해 0.4%, 범위에 비해 - 9.6% 2.4 % 범위 이상 및 범위 이하 전압 |
| 업데이트 시간 | 320ms 입력 회로 15ms 출력 회로 |
| 결함 유형 | 상태 바이트 출력 회로 오버타킹 스케일 (유니폴라) 입력 회로 오픈 서킷 입력/출력 회로 |
| 채널 간 격리 | 750V DC 1분 동안 500V AC 1분 동안 |
| 채널과 버스 사이의 격리 | 750V DC 1분 동안 500V AC 1분 동안 |
| 입력 채널과 출력 채널 사이의 격리 | 750V 1분 동안 500V 1분 동안 |
| 표기 | CE |
| 지역 신호 | 6 LED 적색 채널 오류 6 LEDs 녹색 채널을 켜고 1 LED 빨간색 외부 결함 1 LED 녹색 버스 통신이 존재합니다 (활동) |
| 버스 전류 요구 사항 | 350mA |
