| 브랜드 이름: | Schneider |
| 모델 번호: | 140NOE51100 |
| MOQ: | 1 |

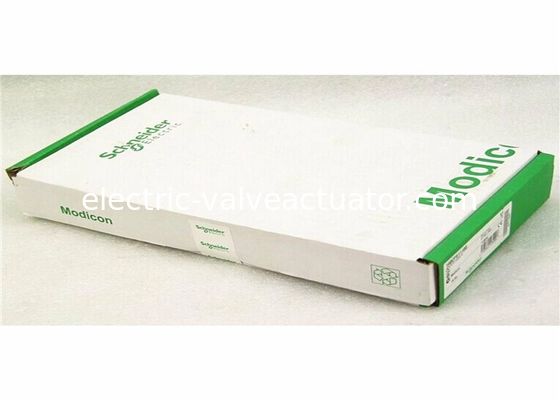

| 가격: | New original box |
| 아날로그 I/O 모듈 | 분리된 I/O 모듈 |
|---|---|
| 140ACI03000 | 140DDI15310 |
| 140ACI04000 | 140DDI35300 |
| 140ACO02000 | 140DDI35310 |
| 140ACO13000 | 140DDI36400 |
| 140AII33000 | 140DDI67300 |
| 140AII33010 | 140DDI84100 |
| 140AIO33000 | 140DDI85300 |
| 140AMM09000 | 140DAI34000 |
| 140ARI03010 | 140DAI35300 |
| 140ATI03000 | 140DAI45300 |
| 140AVI03000 | 140DAI54000 |
| 140AVO02000 | 140DAI54300 |
(1) 유니티 프로 펌웨어로 업데이트 된 CPU.
(2) 완전한 이더넷 RIO 드롭 함수를 추가하는 것은 Unity Pro u V7와 함께 이러한 CPU에 사용할 수 있습니다.0.
유니티 프로세서 모디콘 퀀텀 - 548Kb - 66MHz
퀀텀 140NOE51100 모디콘 140 CPU 311 10 프로세서 400K RAM
Unity processor Modicon Quantum - 548 kB - 66MHz Integrated connection type 1 Modbus Plus 2 Modbus Checks Process control Memory description Internal RAM 548 kB Switch function Slide switch communication port : ASCII/RTU/Memory Slide switch memory port/off Application structure No auxiliary task 64 interrupt tasks 64 I/O interrupt tasks 16 timer interrupt tasks 1 periodic fast task 1 cyclic/periodic master task Execution time per instruction 0.12...00.585μs의 단어 0.12...00.585μs 볼리 0.1...00.27μs, 고정점 수학적 01...0.27 μs 부동 소수점 1K 명령어 실행 시간 2.49 65 % 부올 명령어 및 35 % 수치 1.86 100 % 부올 시스템 오버헤드 1 ms - 마스터 작업 0.2 ms - fast task Bus current requirement 1800 mA Local signalling 1 LED red for communications error on the Modbus Plus port (ERROR A) 1 LED red for battery needs replacing or is not present (BAT LOW) 1 LED orange for write-protected memory (memory port) 1 LED green for CPU has passed the power-up diagnostic tests (READY) 1 LED green for CPU has been started and is solving logic (RUN) 1 LED green for communications are active on the Modbus port (Modbus) 1 LED green for communications are active on the Modbus Plus port (Modbus Plus) Electrical connection 2 female connectors, 연결 장치 유형: Modbus 버스 1에 연결하기 위해 SUB-D 9 여성 연결 장치, Modbus Plus 네트워크에 연결하기 위해 연결 장치 유형: SUB-D 9
| 제조사: | 모디콘 퀀텀 |
| 시리즈: | 양자 CPU |
| 무게: | 2파운드 |
| 시계 주파수: | 66 MHz |
| 슬롯 수: | 10 16 2 4 6 |
| 래크 수: | 2 - 로컬 래크 |
| 분산 I/O 스테이션 수: | 63 역 (들) - 1 랙 (들) - 3 분산 네트워크 (들) |
| 원격 I/O 스테이션 번호: | 31 - 2개의 원격 랙 (s) |
| 분리된 I/O 번호: | 8000개의 입력, 8000개의 출력 - 네트워크별로 분산되어 있습니다∙ 31744개의 입력, 31744개의 출력 - 원격입니다. |
| 아날로그 I/O 번호: | 500개의 입력, 500개의 출력 - 네트워크별로 분산되어 있습니다. 1984개의 입력, 1984개의 출력 - 원격. |
| 애플리케이션별 I/O: | 정확한 시간표시. 카운터. 고속 인터럽트 입력. 일련 링크. |
| 선택 모듈 수: | 6 (이더넷, 모드버스, 모드버스 플러스, 프로피버스 DP, 시/맥스) |
| 연결의 최대 수: | Unlimited (AS-Interface) - local | 4 (AS-Interface) - remote | 2 (Profibus DP) - local | 2 (Modbus) - RS232/485 Modbus/ASCII | 2 (Modbus Plus) - local | 2 (Ethernet TCP/IP) - local | 2 (AS-Interface) - distributed | 1 (USB) |
| 통합 연결 유형: | 1모드버스 플러스 2모드버스 |
| 체크: | 프로세스 제어 |
| 메모리 설명: | 내부 RAM 548kB |
| 스위치 기능: | 슬라이드 스위치 통신 포트: ASCII/RTU/메모리 |
| 적용 구조: | 보조 작업이 없습니다. 64개의 인터럽트 작업, 64개의 I/O 인터럽트 작업, 16개의 타이머 인터럽트 작업, 1개의 주기적인 빠른 작업, 1개의 주기적인 마스터 작업. |
| 분류 | 18150 - 퀀텀 컨트롤러,HSBY,COMM. |
| 할인 스케줄 | PC21 |
| GTIN | 00785901663386 |
| pkg의 단위 수 | 1 |
| 패키지 무게 ((파운드) | 1.7 |
| 반환 가능성 | Y |
| 원산지 | FR |
| 지속가능한 제안 상태 | 그린 프리미엄 제품 |
| RoHS (데이터 코드: YYWW) | 준수 - 0948 이후 - 슈나이더 일렉트릭의 적합성 선언슈나이더 일렉트릭의 적합성 선언 |
| REACH | 기준 수를 초과하는 SVHC를 포함하지 않는 참조 |
| 제품 환경 프로파일 | 사용 가능 |
| 제품 사용 종료 지침 | 사용 가능 |
ConneXiumTM 관리 스위치 (이중) 미리 정의된 구성 파일 (이중) 미리 정의된 구성 파일 C5의 예상 토폴로지C1 및 C3 (1) 이 사전 구성의 일반적인 사용은 원자 고리의 광섬유 링크와 구리 링크를 인터페이스하거나 광섬유 링크를 구리 링크와 인터페이스하는 것입니다.이 유형의 아키텍처는 이더넷 DIO 또는 이더넷 RIO를 PLC에서 어느 정도 떨어진 곳에 떨어뜨릴 수 있습니다.스위치 사전 구성은 또한 이더넷 RIO 및/또는 여러 이더넷 DIO 장치 클라우드를 2차 링에 연결할 수 있습니다..
