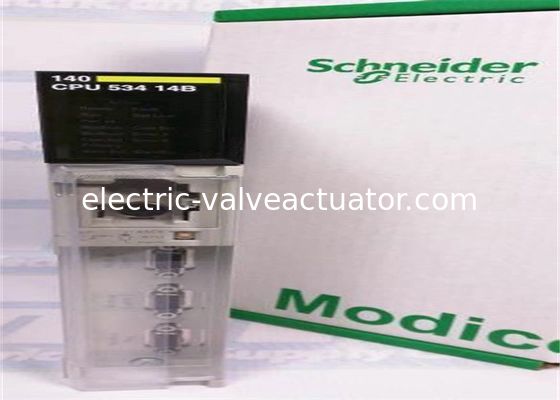

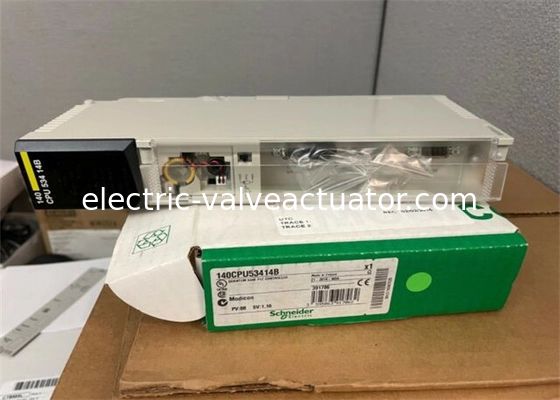

140CPU53414B 80486 SCHNEIDER Modicon Quantum PLC 자동화 플랫폼 프로세서

• SCHNEIDER ELECTRIC
• MODICON
• 140-CPU-534-14B
• 140CPU53414B
• 제조업체에서 단종
• QUANTUM 534B PLC 컨트롤러
• 80486 MODICON QUANTUM
• 수학 보조 프로세서 포함
• 1년 보증

• 클럭 주파수: 100 MHz
• 메모리 세부 정보: 2972 kB 내부 RAM
• 1K 명령에 대한 정확한 실행 시간: 0.1...0.5 ms (LL984)
• 워치독 타이머: 250 ms
• 클럭 드리프트: 32…140 °F (0…60 °C)에서 하루에 +/-8초
• I/O 단어: 30 입력 / 32 출력 (분산), 최대 64 입력 / 64 출력 (로컬), 64 입력 / 64 출력 (원격)
• 네트워크당 I/O 단어: 500 입력 / 500 출력 (분산)
• 네트워크당 드롭 수: 63 (분산)
• 드롭 수: 31 (원격)
• 네트워크 수: 2 (원격); 3 (분산)
• 배터리 유형: 리튬 (10 µA, 420 µA)
• 배터리 용량: 1.2 Ah
• 배터리 수명: 10년
• 스위치 기능: 키 스위치
• 인증 마킹: CE
• 버스 전류 요구 사항: 1250 mA
• 모듈 형식: 표준
• 순 무게: 1.87 lb (US) (0.85 kg)

• 제품 인증: FM Class 1 Division 2; cUL
• 표준 준수: CSA C22.2 No. 142; UL 508
• 정전기 방전 저항: 4 kV (접촉, IEC 801-2); 8 kV (공기, IEC 801-2)
• 전자기장 저항: 80…2000 MHz (IEC 801-3)에서 9.1 V/m (10 V/m)
• 작동 주변 공기 온도: 32…140 °F (0…60 °C)
• 보관 주변 공기 온도: -40…185 °F (-40…85 °C)
• 상대 습도: 95% (비응축)
• 작동 고도: ≤ 16404.2 ft (5000 m)

Quantum PLC 모듈은 엄격한 생산 공정을 통해 제조된 최신 대규모 집적 회로 기술을 사용합니다. 내부 회로에는 고급 간섭 방지 기술이 통합되어 있어 매우 높은 신뢰성을 제공합니다. Quantum PLC는 하드웨어 오류 자체 감지 기능을 갖추고 있어 오류에 대한 적시 알림을 제공합니다.

Concept 환경에서 프로그래밍하면 주변 구성 요소 오류 자체 진단이 가능하여 PLC 회로뿐만 아니라 전체 시스템으로 보호 범위를 확장할 수 있습니다. 모든 모듈은 시스템 가동 중단 없이 핫 스와핑을 지원하여 유지 관리 작업을 줄입니다. LED 상태 표시기는 CPU 및 I/O 템플릿 채널 상태에 대한 시각적 피드백을 제공하여 빠른 유지 관리를 용이하게 합니다.

Quantum PLC 시스템은 포괄적인 지원 시설과 함께 완전한 기능을 제공합니다. 중요한 시스템은 이중 기계 핫 백업, 이중 전원 공급 장치, 이중 원격 I/O 및 이중 이더넷 연결을 구현하여 지속적인 안전 작동을 보장합니다. 고급 핫 백업 시스템은 간단한 구성 및 작동 기능을 갖추고 있으며, 주 모듈과 보조 모듈은 동기화를 유지합니다. 정상 작동 중에는 호스트 CPU가 프로그램 실행을 처리하는 동시에 대기 CPU의 상태를 업데이트합니다. 호스트에 오류가 발생하면 대기가 즉시 단일 PLC 스캔 주기 내에 제어권을 인수하여 중단 없는 작동을 보장합니다.

당사 제품은 CNC 기계, 야금, 석유 및 가스, 석유 화학, 화학, 제지/인쇄, 섬유, 기계 제조, 전자, 자동차, 담배, 플라스틱, 발전, 수처리, 시립 엔지니어링, 보일러 시스템, 에너지 및 전력 분배를 포함한 다양한 산업에 서비스를 제공합니다.
