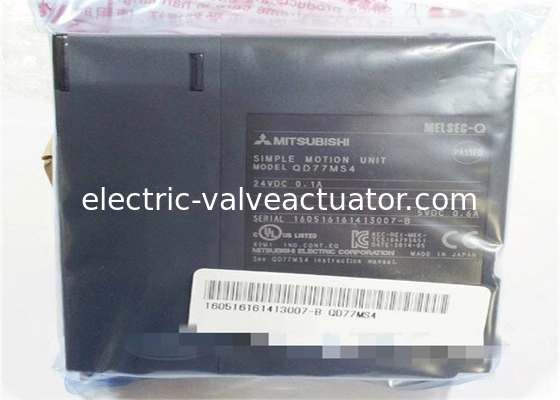

QD77M4 MELSEC-Q 단순 모션 모듈 Modicon Quantum PLC 미쓰비시

브랜드 이름:	Mitsubishi
모델 번호:	QD77MS4
MOQ:	1
가격:	Negotiations

자세한 정보

제품 설명

자세한 정보

Place of Origin:

Japan

Product Type:

MELSEC-Q QD77MS Simple Motion Module

Number Of Control Axes::

4 Axes

Lash ROM Write Count Max::

100000 Times

Packaging Details:

New original box

강조하다:

QD77M4 모션 모듈 미쓰비시 PLC

Modicon Quantum PLC 모션 제어

보증 기간이 있는 MELSEC-Q 모션 모듈

제품 설명

QD77M4 MELSEC-Q 단순 모션 모듈 Modicon Quantum PLC Mitsubishi

속성	값
제품 유형	MELSEC-Q QD77MS 단순 모션 모듈
제어 축 수	4축
플래시 ROM 쓰기 횟수 최대	100000회

제품 설명

QD77M4는 산업 자동화 시스템에서 정밀한 다축 위치 제어를 위해 설계된 고성능 Mitsubishi Electric 모션 컨트롤러 모듈입니다. Mitsubishi의 MELSEC iQ-R 시리즈 PLC와 원활하게 통합되어 복잡한 기계에 대한 고급 모션 제어 기능, 고속 응답 및 유연한 동기화를 제공합니다. 정확성, 반복성 및 신뢰성이 필요한 응용 분야에 이상적인 QD77M4는 실시간 모니터링 및 진단을 통해 최대 4축 서보 제어를 지원합니다.사양 및 기능

브랜드:

Mitsubishi Electric제품 번호:
QD77M4유형:
모션 컨트롤러 모듈(MELSEC iQ-R 시리즈용)제어 축:
4축(동시 제어)통신 인터페이스:
SSCNET III/H(고속 광섬유 네트워크)호환 서보 드라이브:
Mitsubishi MR-J4 시리즈프로그래밍 소프트웨어:
GX Works3(모션 제어 구성)장착:
DIN 레일 또는 직접 패널 장착재료 및 구조

하우징:

난연성 플라스틱(UL94 V-0 준수)단자:
부식 방지를 위한 금도금 접점냉각 방식:
자연 대류(팬리스 설계)보호 등급:
IP20(실내 사용, 먼지에 민감)응용 분야

CNC 기계

로봇 및 픽앤플레이스 시스템
포장 기계
반도체 제조
인쇄 및 섬유 장비
주요 매개변수

매개변수

사양	단위/참고	제어 방법
SSCNET III/H	광섬유 통신	축 수
4	독립/동기 제어	위치 정확도
±1 펄스 이상	서보 해상도에 따라 다름	최대 속도
10,000,000 펄스/초(축당)	서보 모터에 따라 다름	I/O 포인트
32 입력 / 32 출력(구성 가능)	디지털 신호	전원 공급 장치
24V DC(±10%)	0.8A 일반 소비	작동 온도
0°C ~ +55°C	보관: -25°C ~ +75°C	진동 저항
5.9 m/s²(10-55 Hz)	JIS B 3502 준수	인증
CE, UL, cUL, RoHS	산업 표준	추가 사양

제조사:

Mitsubishi Electric제품 번호:
QD77MS4제품 유형:
MELSEC-Q QD77MS 단순 모션 모듈제어 축 수:
4축작동 주기:
0.88ms/1.77ms제어 방법:
PTP(Point To Point) 제어, 경로 제어(선형 및 아크 모두 설정 가능), 속도 제어, 속도-위치 전환 제어, 위치-속도 전환 제어, 속도-토크 제어제어 단위:
mm, inch, degree, PLS점유된 I/O 포인트 수:
32(I/O 할당: 지능형 기능 모듈 32 포인트)내부 전류 소비(5V DC):
0.6A플래시 ROM 쓰기 횟수 최대:
100000회외부 치수:
9.8(3.86)(H) x 2.74(1.08)(W) x 9(3.54)(D) cm(inch)무게:
0.16 Kg배송 무게:
1.5 Kg참고: 배선도 및 프로그래밍 지침에 대한 자세한 내용은 Mitsubishi QD77M4 사용자 매뉴얼을 참조하십시오.
