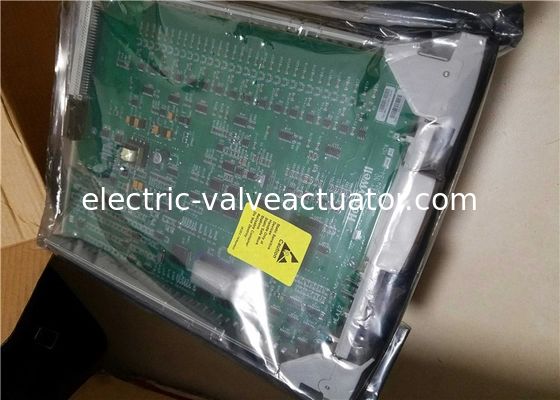

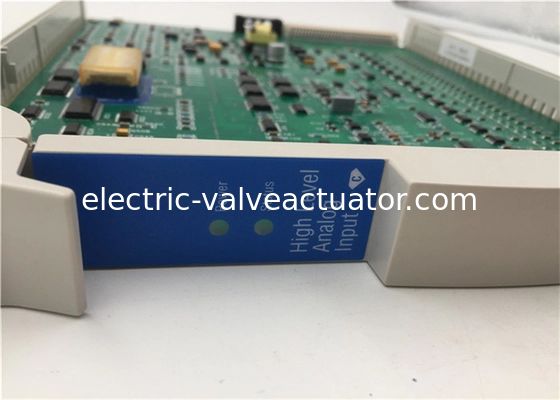

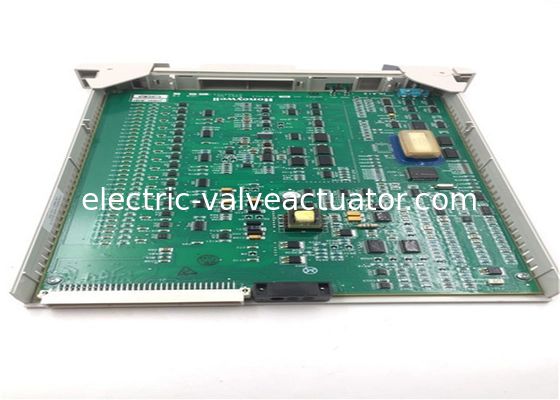

Honeywell MC-PAIH03 16 입력 아날로그 입력 프로세서 C300 시리즈

• 제조업체: Honeywell
• 제품 번호: 51304754-150
• 제품 유형: ??-PAIH03 고레벨 아날로그 입력 프로세서 - 16 입력
• FTA 모델: MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62
• 입력 유형: 전압, 전류 (2선 또는 자체 전원 공급 트랜스미터)
• 입력 채널: 16개의 차동 입력 채널
• 공통 모드 제거율, dc ~ 60 Hz (500 소스 불균형): 70 dB
• 공통 모드 전압, dc ~ 60 Hz(1): -6 ~ +5 V 피크
• A/D 변환기 해상도: 16비트 (14비트 사용)
• 입력 범위: 0 ~ 5 V, 1 ~ 5 V, 0.4 ~ 2 V, 4-20 mA (250 통과)
• 정상 모드 제거율, 60 Hz에서: 32 dB
• 정상 모드 필터 응답: 단극 RC, -3 dB @ 1 Hz
• 최대 정상 모드 입력(차동 입력, 손상 없음): ± 30 볼트
• 누화, dc ~ 60 Hz(채널 간): 60 dB
• 입력 임피던스(전압 입력): > 10 M 전원 공급
• 최대 입력 전압(공통 참조 모든 입력, 손상 없음): ± 30 볼트
• 입력 스캔 속도: 채널당 초당 4개 샘플. 모든 채널은 250ms 창 내에서 샘플링됩니다.
• 하드웨어 정확도(@ CMV = 0 V): ± 0.075% 전체 스케일 (23.5°± 2°C), ± 0.15% 전체 스케일 (0 ~ 50°C)
• 서지 내성(공통 모드): ANSI/IEEE C37.90.1-1978
• 배송 무게: 3 Kg

고레벨 프로세서가 mV/I 변환기에서 이러한 입력을 수신하는 경우, 5차 다항식 온도 입력 특성화를 포함한 엔지니어링 단위 변환을 수행합니다. 이중 프로세서 설계 및 맞춤형 집적 회로를 사용하여 저레벨 아날로그 입력 프로세서는 우수한 해상도와 정확도로 다양한 열전대 또는 RTD 유형에 대한 채널별 소프트웨어 구성을 지원합니다. 개방 열전대 감지는 스캔당 한 번 수행되므로 제어 처리를 위해 잘못된 데이터가 전파되지 않습니다.

저레벨 멀티플렉서(LLMUX) 프로세서는 많은 수의 데이터 수집 신호를 가져오는 경제적인 방법을 제공합니다. 각 프로세서는 두 개의 16포인트 FTA를 사용하여 32포인트를 처리할 수 있습니다. 모든 포인트는 1초마다 스캔되며 처리를 위해 1초 스캔 지연이 있습니다. 개방 열전대 감지는 모든 포인트에 대해 30초마다 수행됩니다.

로컬 또는 원격 냉접점 참조 옵션을 사용할 수 있습니다. 원격 강화 멀티플렉서(RHMUX) 프로세서는 LLMUX와 유사한 기능을 제공하지만 두 개의 16입력 FTA는 xPM 캐비닛에서 최대 2km 떨어진 곳에 장착할 수 있습니다. 각 FTA는 자체 NEMA-4 또는 -4X 인클로저에 장착되어 강수, 호스다운 및 바람에 날리는 먼지로부터 보호합니다. FTA 자체는 컨포멀 코팅되어 있으며 GX "심각한" 부식성 환경 및 결로 습도 환경에서 작동할 수 있습니다.

RHMUX의 원격 FTA에 대한 전원은 전원 제한, 직렬 데이터 인터페이스 및 갈바닉 절연을 제공하는 두 개의 전원 어댑터 중 하나에서 제공됩니다. 전원 어댑터는 xPM 캐비닛의 FTA 트레이에 장착되어 IOP와 두 개의 원격 FTA 간의 인터페이스를 제공합니다. 본질 안전 전원 어댑터(ISPA)를 사용하면 FTA를 Division 1 또는 Zone 0 환경에 배치할 수 있습니다.

모든 포인트는 4초마다 한 번 스캔됩니다. 데이터는 각 스캔이 끝날 때 제공됩니다. 추가 처리 대기 시간은 없습니다. 개방 열전대 감지(OTD)는 선택적으로 각 측정에 대해 수행됩니다. 활성화된 경우 OTD 테스트는 A/D 변환 직후에 수행됩니다. 테스트에서 개방 열전대가 표시되면 방금 완료된 변환의 데이터가 전파되지 않습니다. 스퓨리어스 접지 경로가 판독값에 영향을 미치지 않도록 접지 결함 감지가 수행됩니다. 모든 RHMUX 원격 FTA에는 로컬 냉접점 참조가 장착되어 있습니다. RHMUX IOP는 표준 LLMUX로 TPS PM 시스템에 구성됩니다. 이를 통해 Release 300 이상 시스템에서 RHMUX를 사용할 수 있습니다.
