하니웰 CC-TCNT01 C300 제어 회로판 4.7 Hz 대역폭

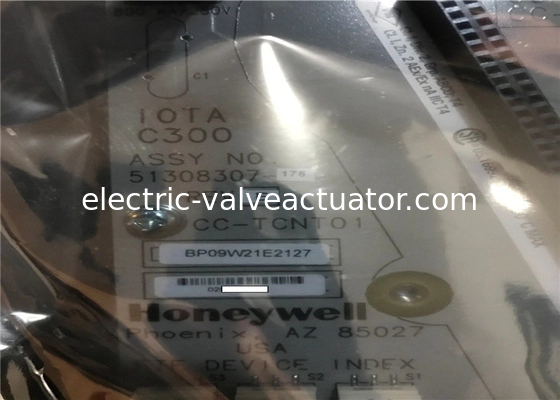

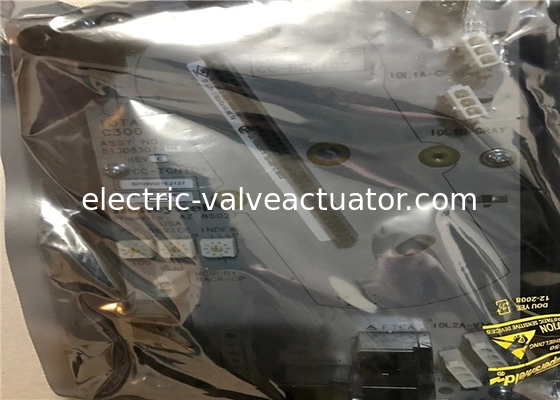

제어 회로 기판 Honeywell CC-TCNT01 C300 모듈 51308307-175 Rev E.

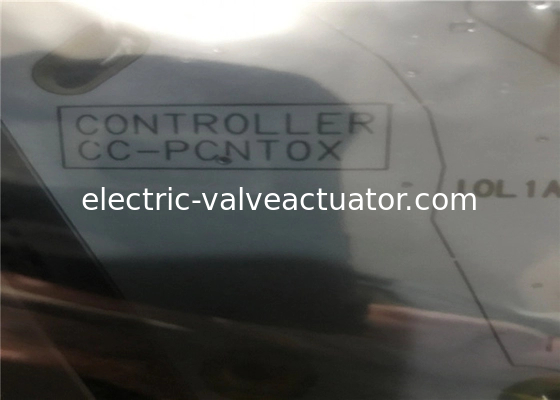

Honeywell 모듈 CC-PCNT01 PWA 모듈, C300 제어 프로세서 C300

C300 컨트롤러 모듈 - Experion 시스템용 분산 프로세스 컨트롤러 및 I/O 게이트웨이. 모듈에는 인쇄 회로 어셈블리, 상태 표시기 및 플라스틱 하우징 내부의 디스플레이가 포함되어 있습니다. 모듈은 I/O 종단 어셈블리(IOTA)에 장착됩니다.

공급 정격: 0.311A @ 24VDC

CC-PCNT01 CU-PCNT01

C300 컨트롤러 입력 출력 종단 어셈블리(IOTA) - C300 컨트롤러 모듈 및 컨트롤러에 대한 모든 케이블 종단(FTE, IO 링크, 중복성, 배터리 및 시간 소스 케이블 종단)에 대한 연결 지점을 제공합니다. 컨트롤러 모듈에 24Vdc 전원 분배를 제공합니다.

공급 정격: 0.311A @ 24VDC

참고: C300 컨트롤러 IOTA는 하나의 컨트롤러만 지원합니다.

• HONEYWELL
• MEASUREX
• CC-TCNT01
• CCTCNT01
• 컨트롤러 I/O 종단 어셈블리
• .311AMP
• 24DC
• 사용 가능
• 재생산 잉여
• 새로운 잉여
• 수리
• 24-48시간 긴급 수리
• 2 - 15일 수리
• 2년 RADWELL 보증

• CC-PAIH01 HLAI - HART CC-GAIX11 GI/IS 아날로그 입력, 중복
• CC-PAIH01 HLAI - HART CC-GAIX21 GI/IS 아날로그 입력, 비중복
• CC-PAIH01 HLAI - HART CC-TAIX01 AI, 비중복, 코팅
• CC-PAIH01 HLAI - HART CC-TAIX11 AI, 중복, 코팅
• CC-PAIX01 HLAI CC-GAIX11 GI/IS 아날로그 입력, 중복
• CC-PAIX01 HLAI CC-GAIX21 GI/IS 아날로그 입력, 비중복
• CC-PAIX01 HLAI CC-TAIX01 AI, 비중복, 코팅
• CC-PAIX01 HLAI CC-TAIX11 AI, 중복, 코팅
• CC-PAIM01 AI - LLMUX CC-TAIM01 AI, 저레벨 Mux, 비중복, 코팅
• CC-PAIM01 AI- LLMUX MC-TAMR04 LLMUX-RTD; 단일 IOP 인터페이스;COMP TERM, 코팅
• CC-PAIM01 AI- LLMUX MC-TAMT04 LLMUX-TC; 로컬 CJR 단일 IOP 인터페이스;COMP TERM, 코팅
• CC-PAIM01 AI- LLMUX MC-TAMT14 LLMUX-TC; 로컬 CJR 단일 IOP 인터페이스;COMP TERM, 코팅
• CC-PAOH01 AO - HART CC-GAOX11 GI/IS 아날로그 출력, 중복
• CC-PAOH01 AO - HART CC-GAOX21 GI/IS 아날로그 출력, 비중복
• CC-PAOH01 AO - HART CC-TAOX01 AO, 비중복, 코팅
• CC-PAOH01 AO - HART CC-TAOX11 AO, 중복, 코팅
• CC-PAOX01 AO CC-GAOX11 GI/IS 아날로그 출력, 중복
• CC-PAOX01 AO CC-GAOX21 GI/IS 아날로그 출력, 비중복
• CC-PAOX01 AO CC-TAOX01 AO, 비중복, 코팅
• CC-PAOX01 AO CC-TAOX11 AO, 중복, 코팅
• CC-PDIH01 DI - HV CC-TDI110 120 VAC 디지털 입력 고전압, 비중복
• CC-PDIH01 DI - HV CC-TDI120 120 VAC 디지털 입력 고전압, 중복
• CC-PDIH01 DI - HV CC-TDI220 240 VAC 디지털 입력 고전압, 비중복
• CC-PDIH01 DI - HV CC-TDI230 240 VAC 디지털 입력 고전압, 중복

전문가는 Honeywell DCS 카드, 무결성 서비스, 절대 보증은 원래 Honeywell 새 카드, 서비스 범위 S9000, plantscape, TDC2000 TDC3000(미국 운영 스테이션), TPS(Gus 운영 스테이션), PKS 및 Honeywell DCS 분산 제어 시스템의 일부입니다.

• 모듈의 CLAMSHELL 스타일 연결
• 캐비닛 공간 절약
• 왼쪽 측면에서 현장 배선 종단
• 16 채널
• 피드 스루 연결
• 아날로그 신호용
• 32 포인트
• 전원/반환 연결을 위한 4개의 추가 종단
• Honeywell C300 IOTA

• 입력/출력 모델 CC PAIM01, CU PAIM01
• PMIO IOTA 모델 CC-TAIM01, CU-TAIM01
• PMIO FTA 모델 (1) CC-TAMR04, CU-TAMT04 CC-TAMR04, CU-TAMT04 MC-TAMR04, MC-TAMT04 MU-TAMR04, MU-TAMT04
• 입력 유형 열전대 및/또는 RTD
• 입력 채널 64개의 완전 절연 채널 간, 채널-PM 및 채널-전원 공급 장치 공통, 16채널 증분.
• 입력 스캔 속도 IOM에 의해 고정된 1초(최대 64개 채널)
• 채널 대역폭 0 ~ 4.7 Hz(-3dB)
• 공칭 입력 범위(TC만 해당) -20 ~ +100밀리볼트
• 최대 정상 모드 연속 입력 비손상(구성된 모든 열전대 유형) -10 ~ +10볼트(TC) -1 ~ +2볼트 @ 100밀리암페어(RTD)
• 이득 오차(-20 ~ +100밀리볼트 범위) 최대 0.050% 전체 스케일
• 온도 안정성 TC, 밀리볼트 입력 +/-20ppm/deg C 최대 RTD 입력 +/-20ppm/deg C 최대
• 장기 드리프트 500ppm
• 입력 임피던스 1메가옴(DC)(TC만 해당)
• 전원 시스템 공통, DC ~ 60Hz +/-250VDC 또는 VAC RMS에 대한 CMV
• CMRR, 50 또는 60Hz(1000옴 소스 임피던스 최대) 120dB 최소
• 전압, 채널 간, DC ~ 60Hz +/-250VDC 또는 VAC RMS
• 누화, DC ~ 60Hz 80dB(50 및 60Hz에서 120dB)
• 50/60Hz에서 NMRR 60dB 최소
• 선 주파수 통합 50Hz 또는 60Hz 고정 선택
• RTD 센서 여기 전류 1밀리암페어
• 냉접점 보상 범위 -20 ~ +60 deg C(+/-0.5 deg C 일반)
• TC 선형화 정확도(2) ± 0.05 Ω / deg C
• 개방 열전대 감지 각 변환 자격, ≤ 1000 Ω = 보장된 무트립 ≥ 1500 Ω 보장된 트립.
• RTD 최대 리드 저항 15 Ω
• 서지 보호(센서 단자) EN 61000-4-5(산업 위치의 경우, 1kV 라인 대 라인, 2kV 라인 대 gnd.)
• 서지 보호(케이블 어댑터 옵션이 있는 전원 링크) EN 61000-4-5(산업 위치의 경우, 1kV 라인 대 라인, 2kV 라인 대 gnd.)
• 케이블 어댑터를 사용하는 IOTA에서 FTA까지의 최대 케이블 거리 1000피트 16게이지 와이어, FTA당 2개의 꼬인 쌍
