| 브랜드 이름: | Bently Nevada |
| 모델 번호: | 3500/22M |
| MOQ: | 1 |
| 가격: | Negotiations |
| 속성 | 값 |
|---|---|
| 시리즈 | 3500 |

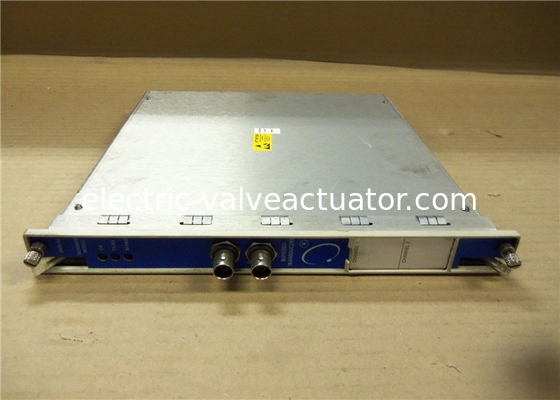

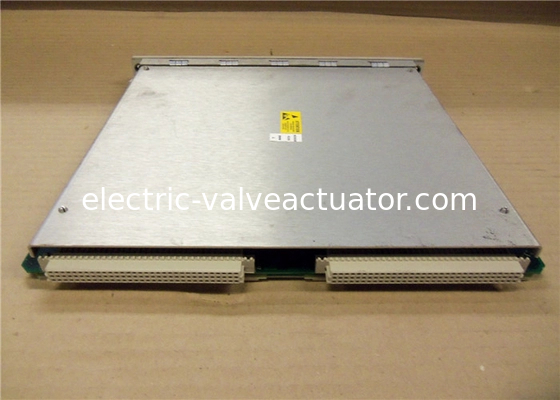

GE / Bently Nevada 3500/22M 시리즈 과도 데이터 인터페이스(TDI)는 3500 모니터링 시스템과 Bently Nevada의 System 1 기계 관리 소프트웨어 간의 인터페이스입니다. TDI는 3500/20 랙 인터페이스 모듈의 기능과 TDXnet과 같은 통신 프로세서의 데이터 수집 기능을 결합합니다.
TDI는 M 시리즈 모니터(3500/40M, 3500/42M 등)와 함께 3500 랙의 RIM 슬롯에서 작동하여 정상 상태 및 과도 파형 데이터를 지속적으로 수집하고 이 데이터를 이더넷 링크를 통해 호스트 소프트웨어로 전달합니다. 정적 데이터 캡처는 TDI의 표준 기능이지만, 옵션 채널 활성화 디스크를 사용하면 동적 또는 과도 데이터도 캡처할 수 있습니다. TDI는 3500 랙 내에서 통신 프로세서 기능을 통합하는 것 외에도 이전 통신 프로세서에 비해 여러 영역에서 개선되었습니다.
TDI는 전체 랙에 공통적인 특정 기능을 제공하지만, TDI는 중요한 모니터링 경로의 일부가 아니며 전체 모니터 시스템의 적절하고 정상적인 작동에 영향을 미치지 않습니다. 랙당 하나의 TDI 또는 RIM이 필요합니다. TDI는 랙에서 단일 슬롯만 차지하며 항상 슬롯 1(전원 공급 장치 옆)에 위치합니다.
Triple Modular Redundant(TMR) 응용 프로그램의 경우 3500 시스템에는 TMR 버전의 TDI가 필요합니다. TMR TDI는 모든 표준 TDI 기능 외에도 "모니터 채널 비교"를 수행합니다. 3500 TMR 구성은 모니터 옵션에 지정된 설정을 사용하여 모니터링 투표를 실행합니다. 이 방법을 사용하여 TMR TDI는 세 개의(3) 중복 모니터의 출력을 지속적으로 비교합니다. TMR이 해당 모니터 중 하나의 정보가 나머지 두 개와 더 이상 동일하지 않음(구성된 백분율 내)을 감지하면 모니터에 오류가 있음을 플래그하고 시스템 이벤트 목록에 이벤트를 배치합니다.
치수: 1" x 10" x 10" (3cm x 25cm x 25cm)
무게: 0 lbs 11 oz (0.31 kg)
