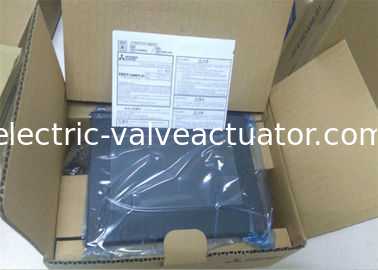

GT2710-STBD 미쓰비시 전기 GOT2000 그래픽 운영 터미널 터치 스크린 SVGA TFT 10.4" HMI

GT2710-STBD 미쓰비시 전기 GOT2000 그래픽 운영 터미널 터치 스크린 SVGA TFT 10.4" HMI

상세한 제품 설명

• 제조사: 미쓰비시 일렉트릭

• GT2710-STBD

• GT 2710 - STBD

• 카테고리: GOT 기관

• 시리즈: GOT 2000

• 분류: 큰 크기: 8~15형

• 제품 모델 이름: GT 2710 - STBD

• 모델 이름: GT 27

• 표준을 준수합니다: UL / cUL, CE (EMC), CE (RoHS), KC, ABS, BV, DNV GL, LR, NK, RINA

• 디스플레이 단위 유형: TFT 색 액체 결정

• 화면 크기: 10.4 타입

• 해상도: SVGA: 800 X 600 [점]

• 디스플레이 크기: 211.2 (W) x 158.4 (H) [mm]

• 표시 문자 수: 16 점 표준 글꼴: 50 문자 x 37 줄 (전폭) 12 점 표준 글꼴: 66 문자 x 50 줄 (전폭)

• 표시 색상: 65536 색상

• 밝기 조정: 32 단계 조정

• 등록할 수 있는 최대 이미지 수: 4096 화면

• 백라이트 타입: LED (대체할 수 없다)

• 수명: 약 6만 시간 (25°C의 주변 온도에서 화면 밝기가 50%가 되는 시간)

• 색상: 흰색

• 터치 패널 방법: 아날로그 저항 유형

• 키 크기: 최소 2 X 2 [점] (한 키당)

• 동시 인쇄점 수: 최대 2점

• 수명: 100만회 이상 (운동력 0.98N 이하)

• 인간 센서 탐지 거리: -

• 온도 감지: -

• 사용자 메모리 메모리 용량: 저장 메모리 (ROM): 57 MB 운영 메모리 (RAM): 128 MB

• 수명 (쓰기 수): 10만 번

• 내부 시계 정확도: ± 90초 / 달 (환경 온도 25°C)

• 배터리 유형: GT 11 - 50 BAT 타입 리?? 배터리

• 백업 대상: SRAM 데이터, 클럭 데이터, 시스템 상태 로그 데이터

• 수명: 약 5년 (환경 온도 25°C)

• 내부 인터페이스 버스: -

• RS-422/485 (공유) : 1 ch 전송 속도: 115200/57600/38400/19200/9600/4800 bps 커넥터 모양: D 아울러 9 핀 (여성)

• RS-422/232 (공유)

• RS-422:

• RS-232: 1 ch 전송 속도: 115200/57600/38400/19200/9600/4800 bps 커넥터 모양: D 소 9 핀 (남자)

• 이더넷: 1 ch 데이터 전송 방법: 100 BASE - TX / 10 BASE - T 커넥터 모양: RJ - 45 (모듈식 잭)

• RGB: -

• 프린터:

• USB (장치) : 최대 전송 속도: 고속?? 480 Mbps 1 ch (전면) 커넥터 모양: USB 미니-B

• USB (호스) : 최대 전송 속도: 고속?? 480 Mbps 2 ch (전면 / 후면) 커넥터 모양: USB-A

• SD 메모리 카드: 1ch SDHC 호환성 (32GB까지)

• CF 카드: -

• PC 카드 슬롯:

• 옵션 기능 보드: -

• 메모리 카드: -

• 확장 인터페이스: 통신 단위 / 옵션 단위를 설치하기 위해

• 확장 보조 인터페이스: 1ch 가 설치 옵션 단위

• 사이드 인터페이스: 통신 단위를 설치하기 위해

• 무선 LAN 통신 장치 인터페이스: -

• 오디오 출력 인터페이스: -

• 스위치 스위치 1

• 스위치 2

• 버저 출력: 단일 음 (음과 음의 길이를 조절)

• 전력 LED: 광화색: 2 가지 색상 (파란색, 주황색)

• 보호 구조: 앞부분: IP 67 F 내부 패널: IP 2 X

• 외형: 303 (W) x 218 (H) x 52 (D) [mm]

• 패널 절단 크기: 289 (W) x 200 (H) [mm]

• 질량 (착착장장비를 제외한): 2.1 [kg]

• 작동 환경 온도: 0 ~ 55 °C

• 저장 환경 온도: -20°C ~ 60°C

• 환경 작동 습도: RH 10 ~ 90%, 응축되지 않습니다.

• 저장 환경 습도: 10 ~ 90% RH, 응축되지 않습니다.

• 진동 방지 준수 표준: JIS B 3502, IEC 61131-2을 충족합니다.

• 간헐적인 진동이 있을 때: 부분 진폭 3.5mm, 각 방향으로 10 번 X, Y, Z를 휩쓸기 수속 9.8m / s 2

• 연속적인 진동이 있을 때: 단일 진폭 1.75mm속도 4.9m / s 2

• 충격 저항: JIS B 3502, IEC 61131-2를 충족합니다 (X, Y, Z 방향으로 각각 147 m / s 2 (15 G) 3 번)

• 사용 환경: 기름 연소, 부식성 가스, 연화성 가스, 전도성 먼지가 심각하지 않으며 직접 햇빛에 노출되지 않습니다 (저장 중에도)

• 사용 고도: 2000m 이하

• 설치 위치: 제어판에

• 초전압 범주: II 이하

• 오염 정도: 2 이상

• 냉각 방법: 자기 냉각

• 입력 공급 전압: DC 24 V (+ 25%, - 20%)

• 입력 주파수: -

• 입력 최대 가시 전력: -

• 전력 소비 최대 부하: 42W 이하

• 주 유닛 몸체: 15W

• 주 단위 (반등이 꺼지면): 8W

• 입력 전류: 5A 이하 (20 ms, 주변 온도 25 °C, 최대 부하)

• 허용되는 순간적인 전력 장애 시간: 10 ms 내

• 소음 허용: 500Vp-p 소음 전압, 소음 너비 1 μs, 소음 시 25 ~ 60 Hz 소음 주파수

• 토르

• 전압을 견딜 수 있습니다: 전원 공급 단말기 모두 함께? 지구 AC 350V 1 분

• 단열 저항: 전원 공급 단말기 모두 함께 10 MΩ 이상의 단열 저항 미터에서 DC 500 V를 지상

• 적용 가능한 와이어 크기: 0.75 ~ 2 [mm 2]

• 적용 가능한 크림프 터미널: M3 나사 RAV1.25-3, V2 - S3의 크림프 터미널3, V2 - N3A, FV2 - N3A

• 적용 가능한 튼튼 토크 (터미널 블록 터미널 스크루) : 0.5 ~ 0.8 [N. m]

• 지상: 지상화 불가능할 때 보드에 연결되는 D급 지상화 (3형 지상화)

• 장착형: 표준

• 운송 무게: 3kg

제품 세부 정보

• GT27 10.4 인치 SVGA 컬러 터치 스크린 DC (GT2710STBD)
• 제조사: 미쓰비시
• 시리즈: GOT2000
