IC693CMM321 이더넷 Plc 컨트롤러, 시리즈 90-30 Io 이더넷 모듈 4 채널

PLC 프로그래밍 가능한 논리 제어기 IC693CMM321 GE FANUC 시리즈 90-30 이더넷 인터페이스 모듈

The Analog Current/Voltage Combination Input/Output module provides up to 4 differential input current or voltage channels and 2 single-ended output channels with either current loop outputs or voltage outputs. 각 채널은 개별적으로 설정 할 수 있습니다 전류 또는 전압 범위, 적용되는, 귀하의 응용 프로그램에 필요한. 모든 모듈 구성은 소프트웨어를 통해 수행됩니다,현재 입력 모드를 선택하기 위해 필요한 점퍼를 제외하고모든 범위는 Logicmaster 90-30/20/Micro 프로그래밍 소프트웨어 구성기 기능 또는 시리즈 90-30 핸드 홀드 프로그래머를 사용하여 구성 할 수 있습니다.

이 모듈의 설명에서 모듈은 단순히 Analog Combo Module로 지칭된다는 점에 유의하십시오.

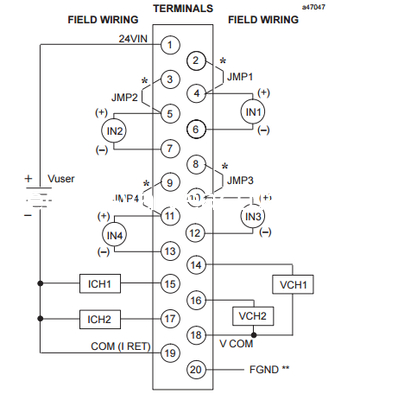

각 아날로그 입력은 5개의 입력 범위 (전압 2개와 전류 3개) 를 제공할 수 있으며, 그 범위는 다음과 같다.

• 0~+10 볼트 (단극) - 입력 및 출력 채널 모두에 기본 범위
• 10~+10 볼트 (비폴라)
• 0~20mA 4~20mA
• 4 ~ 20mA 증강

기본 입력 범위는 전압 모드 0 ~ + 10 볼트 (일극성) 이며 사용자 데이터는 0V가 0과 10V가 32767에 해당하도록 스케일됩니다.

각 아날로그 출력은 4개의 출력 범위 (전압 2개와 전류 2개) 를 제공할 수 있다.

• 0~+10 볼트 (단극) - 입력 및 출력 채널 모두에 기본 범위
• 10~+10 볼트 (비폴라)
• 0~20 밀리암퍼
• 4~20 밀리암프

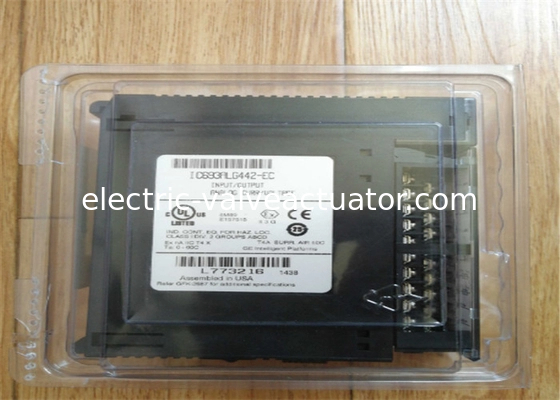

신속한 세부 정보

1. 브랜드:GE
2. 모델:IC693CMM321
3. 원산지: 미국

설명

출력은 시스템 전원이 중단되면 마지막 상태를 유지하거나 범위의 낮은 끝으로 재설정 할 수 있습니다.출력 또한 응용 프로그램에서 명령에 램프 모드에서 작동하도록 구성 할 수 있습니다램프 모드에서 출력 채널은 새로운 값을 즉시 받아들이기보다는 일정 기간 동안 새로운 값으로 전환합니다.모든 입력 채널에 대해 높은 및 낮은 알람 제한을 설정 할 수 있으며 오픈 와이어 결함 (현류 출력 모드) 은 각 출력 채널에 대해 CPU에보고 할 수 있습니다.. RX3i 랙에 있는 ALG442 모듈은 현장에서 펌웨어 업그레이드를 지원합니다.

정답:

입력 채널 수:4차원
입력 범위:0 ~ 20mA / 4 ~ 20mA / 4 ~ 20mA 강화
해상도 0~+10V:2.5mV (1 LSB = 2.5mV)
해상도 -10~+10V:5mV (1 LSB = 5 mV)
입력 필터 반응:29 Hz
내부 +5V 공급에서 전류 소비:95mA
외부 사용자 공급에서 현재의 소비:129mA
장치의 종류:입력 / 출력 아날로그, 전류 / 전압
외부 공급 전압 범위:20~30 VDC (보통 24 VDC)
전압 리플:10%
전력 소비:95mA 내부 +5 VDC 공급, 150mA 외부 +24 VDC 공급
업데이트 속도: 업데이트 속도:3ms
격리, 필드에서 배후 플레인 및 프레임 토양:250 VAC 연속; 1500 VAC 1분 동안
아날로그 출력:두, 싱글? 끝났다
출력 범위:0~20mA, 4~20mA
출력 부하 용량:2000 pF (최고)
출력 부하 인덕턴스:1시간 (최대)

The Analog Current/Voltage Combination Input/Output module provides up to 4 differential input current or voltage channels and 2 single-ended output channels with either current loop outputs or voltage outputs. 각 채널은 개별적으로 설정 할 수 있습니다 전류 또는 전압 범위, 적용되는, 귀하의 응용 프로그램에 필요한. 모든 모듈 구성은 소프트웨어를 통해 수행됩니다,현재 입력 모드를 선택하기 위해 필요한 점퍼를 제외하고모든 범위는 Logicmaster 90-30/20/Micro 프로그래밍 소프트웨어 구성기 기능 또는 시리즈 90-30 핸드 홀드 프로그래머를 사용하여 구성 할 수 있습니다.

이 모듈의 설명에서 모듈은 단순히 Analog Combo Module로 지칭된다는 점에 유의하십시오.

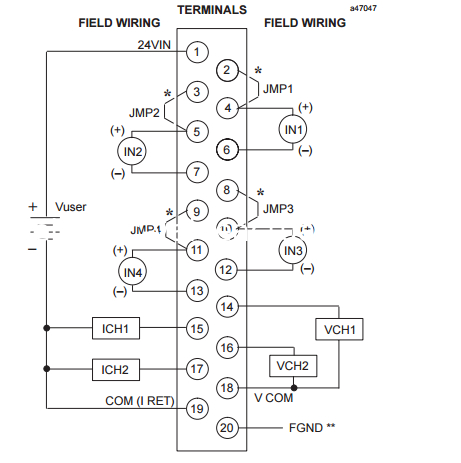

각 아날로그 입력은 5개의 입력 범위 (전압 2개와 전류 3개) 를 제공할 수 있으며, 그 범위는 다음과 같다.

• 0~+10 볼트 (단극) - 입력 및 출력 채널 모두에 기본 범위
• 10~+10 볼트 (비폴라)
• 0~20mA 4~20mA
• 4 ~ 20mA 증강

기본 입력 범위는 전압 모드 0 ~ + 10 볼트 (일극성) 이며 사용자 데이터는 0V가 0과 10V가 32767에 해당하도록 스케일됩니다.

각 아날로그 출력은 4개의 출력 범위 (전압 2개와 전류 2개) 를 제공할 수 있다.

• 0~+10 볼트 (단극) - 입력 및 출력 채널 모두에 기본 범위
• 10~+10 볼트 (비폴라)
• 0~20 밀리암퍼
• 4~20 밀리암퍼
