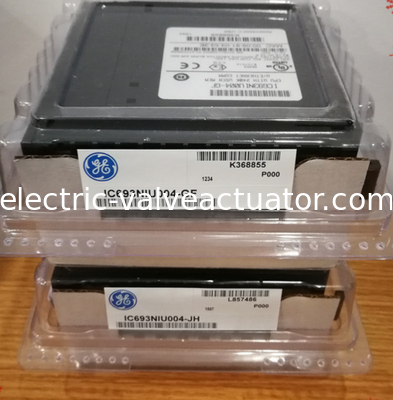

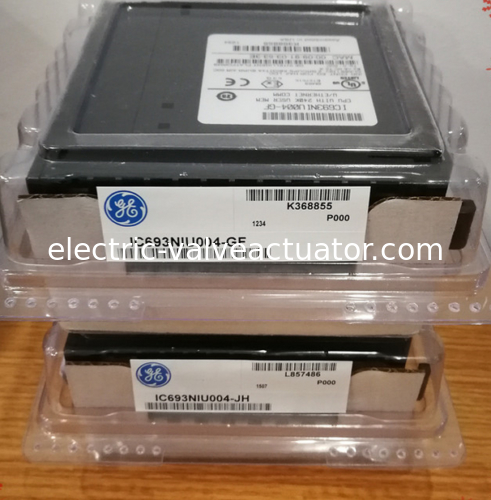

GE 제너럴 일렉트릭 IC693NIU004 Fanuc 90-30 시리즈 이더넷 네트워크 인터페이스 유닛

GE General Electric IC693NIU004 Fanuc 90-30 시리즈 이더넷 네트워크 인터페이스 유닛

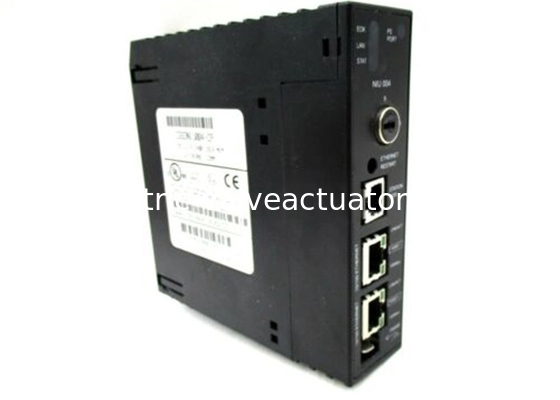

이 IC693NIU004는 GE Fanuc 90-30 시리즈 이더넷 네트워크 인터페이스 유닛입니다. 이더넷 글로벌 데이터 스테이션(EGD)으로 작동하며, 네트워크를 통해 입력 및 출력 데이터, 상태 및 제어 데이터를 교환합니다. 이 유닛에는 8개의 LED, 이더넷 재시작 푸시 버튼, 3개의 포트 커넥터 및 실드 접지 연결 탭이 함께 제공됩니다. Mac 주소 레이블은 모듈 외부에 있습니다. IC693NIU004 ENUI 에는 8개의 LED가 있습니다. EOK, LAN, STAT 및 PS 포트는 모듈의 상태를 나타냅니다. 다른 4개의 LED는 두 개의 RJ-45 포트에 연결되어 있습니다. 전원 공급 장치 LED는 이더넷 포트와 관련이 없지만 모듈의 전원 공급 장치 직렬 포트를 통한 트래픽의 존재를 나타냅니다. EOK, LAN 및 STAT LED는 켜짐/꺼짐, 느리게 깜박임 또는 빠르게 깜박임으로 표시될 수 있습니다. 이는 이더넷 인터페이스의 상태, 이더넷 포트의 트래픽(LAN LED) 및 예외 이벤트가 발생했음을 나타냅니다. 모든 RJ-45 포트에는 PC의 RJ-45 포트에서 볼 수 있는 것처럼 2개의 LED가 함께 제공됩니다. LINK/ACT라고 표시된 LED는 링크가 물리적으로 존재할 때 켜지고 해당 포트에서 트래픽이 감지되면 깜박입니다. 100Mbps라고 표시된 다른 표시등은 연결이 100Mbps임을 나타내기 위해 켜집니다.

간략한 세부 정보

기타 우수 제품

이더넷 재시작 푸시 버튼에는 LED 테스트 및 재시작의 두 가지 기능이 있습니다. 이더넷 재시작 푸시 버튼을 누르면 이더넷 통신이 중단되며, 여기에는 임베디드 스위치에 연결된 다른 장치와의 모든 통신이 포함됩니다. 이더넷 재시작 푸시 버튼을 누르면 7개의 LED가 동시에 켜집니다. LED가 꺼졌다가 켜지는지 확인해야 합니다. 그러면 인터페이스가 재시작을 수행합니다. 전원 진단이 실행되고 인터페이스의 소프트웨어가 작동 상태로 재시작됩니다.

RS-232, 6핀, RJ-11 포트는 터미널 또는 터미널 에뮬레이터를 연결하여 이더넷 인터페이스의 스테이션 관리자 소프트웨어에 액세스하기 위한 것입니다. 스테이션 관리자 기능은 이더넷 통신을 테스트하고 문제 해결하는 데 사용됩니다. 그러나 사용은 선택 사항입니다. IC693CBL316A 케이블은 터미널, 에뮬레이터 또는 소프트웨어 로더를 이더넷에 연결하는 데 사용됩니다. 사용자는 NIU에서 2개의 RJ-45 이더넷 포트를 찾을 수 있습니다. 하나 또는 둘 다 다른 이더넷 장치에 연결될 수 있습니다. 각 포트는 데이터 속도(10Mbps 또는 100Mbps), 반이중 또는 전이중 및 케이블 배열(스트레이트 스루 또는 크로스오버)을 자동으로 감지합니다. ENUI에 연결하는 데 사용되는 케이블은 실드 또는 비실드, 직접 또는 크로스오버일 수 있습니다. 두 개의 이더넷 포트가 동일한 장치에 연결되어서는 안 되며, 이는 패킷 중복으로 이어질 수 있습니다. 이더넷 NIU를 네트워크에서 사용하기 전에 CIMPLICITY Machine Edition Logic Developer 소프트웨어를 사용하여 구성해야 합니다. 이것은 다음을 위해 사용됩니다:

• ENUI에 IP 주소 할당
• 서브넷 마스크, 기본 게이트웨이 및 이름 서버 주소 정의
• ENIU와 컨트롤러 간의 이더넷 글로벌 데이터 교환 메시징 설정

CPU 베이스플레이트에 이더넷 NIU 설치

• 베이스플레이트 전원이 꺼져 있는지 확인합니다.
• 모듈을 슬롯 1 및 커넥터에 맞춥니다. 모듈을 위로 기울여 모듈 상단 후크가 베이스플레이트의 슬롯에 맞물리도록 합니다.
• 커넥터가 결합되고 모듈 하단의 잠금 레버가 제자리에 고정되어 베이스플레이트 노치에 맞물릴 때까지 모듈을 아래로 스윙합니다.
• 모듈이 제대로 장착되었는지 확인하십시오.
• 이더넷 인터페이스의 하나 또는 두 개의 이더넷 포트를 네트워크에 연결합니다.
