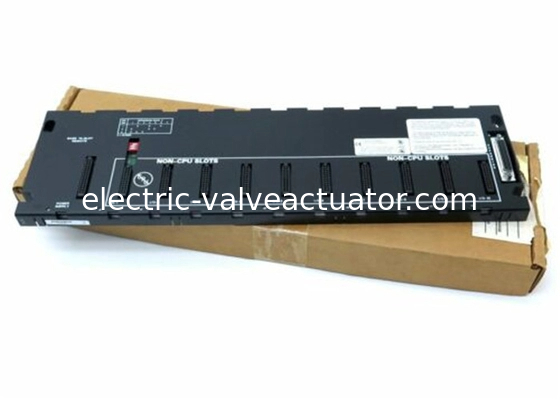

GE FANUC IC693CHS393F 향상된 10 슬롯 원격 베이스 확장 EMI 1년 보증

GE FANUC IC693CHS393F 향상된 10 슬롯 원격 베이스 확장 EMI 1년 보증

빠른 세부 정보

1. 브랜드 :GE
2. 모델 :IC693CHS393F
3. 원산지 : 미국

기타 우수 제품

원격 베이스플레이트를 사용하는 시스템에서 모든 베이스플레이트를 연결하는 케이블은 700피트를 넘을 수 없습니다. 원격 베이스플레이트는 단독으로 사용할 수 없습니다. CPU가 있는 시스템에 연결해야 합니다. CPU는 PLC 또는 개인용 컴퓨터 인터페이스 카드가 장착된 개인용 컴퓨터(11장 참조)에 있을 수 있습니다. 원격 기능은 원격 베이스플레이트에 내장된 +5볼트 로직 공급 장치와 I/O 버스 확장 인터페이스와 관련된 인터페이스 회로의 공급 장치 간의 절연을 통해 용이하게 합니다. 절연은 불균형한 접지 조건과 관련된 문제를 방지하는 데 도움이 됩니다. 시스템당 허용되는 원격 베이스플레이트의 최대 수는 사용되는 CPU 유형에 따라 다릅니다. CPU 331, 340 및 341의 경우 최대값은 4입니다. 350 이상 번호가 매겨진 CPU의 경우 최대값은 7입니다. 각 원격 베이스플레이트에는 다른 베이스플레이트에 연결하기 위해 오른쪽에 25핀 암 D형 확장 커넥터가 장착되어 있습니다. 원격 베이스플레이트는 5슬롯(IC693CHS398) 및 10슬롯(IC693CHS392)의 두 가지 크기로 제공됩니다. 원격 백플레인은 다음 지능형 옵션 모듈을 지원하지 않습니다. PCM, ADC, BEM330 및 CMM. 이러한 모듈은 CPU 베이스플레이트에 장착해야 합니다. 다른 모든 I/O 및 옵션 모듈은 모든 유형의 베이스플레이트에 장착할 수 있습니다. 원격 베이스플레이트는 동일한 물리적 크기이며 동일한 유형의 전원 공급 장치를 사용하고 확장 베이스플레이트와 동일한 I/O 및 옵션 모듈을 지원합니다. 각 원격 베이스플레이트에는 랙 번호 선택 DIP 스위치가 있습니다.

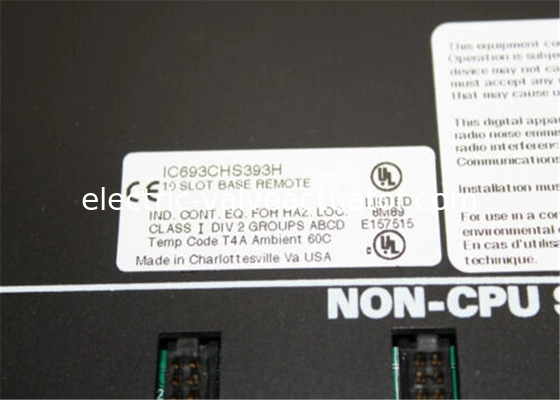

GE Fanuc IC693CHS393은 10 슬롯 원격 베이스플레이트입니다.이 구성 요소는 GE Series 90-30 PLC 시스템용으로 설계되었습니다. 모든 응용 프로그램을 작동할 때 사용자는 이 장치와 관련하여 몇 가지 사항을 알고 있어야 합니다.첫째, 원격 베이스플레이트를 사용하는 모든 시스템에서모든 베이스플레이트를 연결하는 총 케이블 길이는 700피트 미만이어야 합니다.또한 원격 베이스플레이트는 독립형 장치가 될 수 없습니다. 대신 CPU가 있는 시스템에 연결해야 합니다. 이 CPU는 프로그래머블 로직 컨트롤러(PLC) 또는 PC에 있을 수 있습니다. 그러나 PC에는 개인용 컴퓨터 인터페이스 카드가 장착되어 있어야 합니다.

원격 베이스플레이트에는 내장된 절연 기능이 있습니다.이는 원격 베이스플레이트에 있는 I/O 모듈에서 사용되는 +5볼트 로직 공급 장치와 I/O 버스 확장 인터페이스와 관련된 인터페이스 회로의 공급 장치 사이에 있습니다.불균형한 접지 조건은 문제를 일으킬 수 있으므로 이러한 문제를 해결하기 위해 절연이 중요합니다. 시스템의 CPU 유형에 따라 사용할 수 있는 원격 베이스플레이트 수가 결정됩니다. CPU 331, 340 및 341의 경우 최대값은 4입니다. 350 이상 번호가 매겨진 모든 CPU의 경우 사용할 수 있는 최대 수는 7입니다.





원격 백플레에서 지원되지 않는 지능형 옵션 모듈이 몇 개 있습니다. - PCM, CMM, ADC 및 BEM330. 이러한 모듈을 사용하려면 CPU 베이스플레이트에 장착해야 합니다.다른 모든 I/O 모듈 및 옵션 모듈은 모든 유형의 베이스플레이트에 장착할 수 있습니다. 확장 베이스플레이트와 유사하게 원격 베이스플레이트는 동일한 유형의 전원 공급 장치를 사용하고 동일한 I/O 모듈 및 옵션 모듈을 지원합니다. 또한 동일한 물리적 크기입니다.모든 원격 베이스플레이트의 오른쪽 끝에는 25핀 암 D형 확장 커넥터가 있습니다.이는 다른 베이스플레이트에 연결하기 위한 것입니다. 각 원격 베이스플레이트에는 랙 번호 선택 DIP 스위치도 있습니다.
