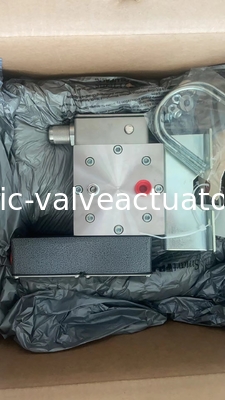

102/103차압 스위치는 튼튼한 필드 장착 장치입니다.
압력 감지 장치 102는 피스톤이고 압력 감지 장치 103는 대막과 피스톤 조합입니다. 102/103는 위험하지 않은 장소와 위험 한 장소에서 작동하도록 구성 할 수 있습니다.스위치 요소는 SPDT 또는 DPDT입니다..
102은 낮은 대 높은 차차에 적합합니다. 압력 프로세스 또는 유체 전력 애플리케이션 높은, 변동적인 정적 압력, 높은 범위를 초과, 충격 방지, 충격 압력 또는 사이클 속도 103은 낮은 tomedium 차차 압력 프로세스 또는 유체에 적합합니다. 비슷한 시스템에서 전력 애플리케이션 기대되는 행동입니다.
| psid(in. wc)
|
|
| 모델 번호
|
|
| 103W1 - K212 - N4 - C1A | (7 ~ 100)
|
| 103W1 - K502 - N4 - C1A | (20 ~ 150)
|
| 103W1 - K805 - N4 - C1A | (100 ~ 1000)
|
| 102W1 - K912 - P1-C1A | 5 ~ 25
|
| 102W1 - K903 - P1 - C1A | 8~40세
|
| 102W1 - K905 - P1 - C1A | 10 ~ 60
|
| 102W1 - K603 - P1 - C1A | 20~100
|
| 102W1 - K403 - P1 - C1A | 40~200
|
| 102W1 - K405 - P1 - C1A | 50~300
|
| 102W1- K305 - P1 - C1A | 100에서 500
|
| 102W1 - K105 - P1 - C1A | 500~2500 |
| 표준 건축
|
||
| 주택 | W1 (기후보호) | 알루미늄
|
| AD (폭발 방지) | 316SS
|
|
| 엑스플라이스 | K | SPDT 15A @ 250 VAC
|
| EF | SPDT 5A @ 250 VAC
|
|
| 대막 | N4 103-212 | 테플론으로 코팅된 폴리아미드
|
| 103-502 | 카프톤 폴리아미드 필름
|
|
| 103-805 | 카프톤 폴리아미드 필름
|
|
| 오 링 | P1 | 부나-N
|
| 압력 포트 | C1A | 1/4 ′′ NPT ((F); 316SS |
