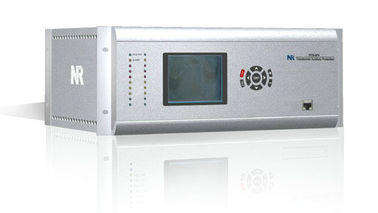

IEC 61850-9-2 변압기 기계적 보호 레코더 1024에 대 한 보조 릴레이

기계적인 보호 기록병 1024년을 위한 IEC 61850-9-2 변압기 보조 릴레이

PCS-974 릴레이는 변압기 탱크를 기계적인 보호해줍니다. 기계적인 보호의 근원은 가스 기름 온도, 완화 온도, 압력 및 기름 수준과 같은 비 전기 양에서 디자인될 수 있습니다. 그것은 변압기 탱크에서 기계적인 입력을 받고 타임 딜레이의 유무에 관계없이 넘어지거나 경보 명령을 발행합니다. 기계적인 입력은 일반적인 이원 입력 대신에 큰 픽업 힘을 가진 입력을 채택합니다.

보호와 감시
기계적인 보호 (26: 기름과 감기 온도; 63: 가스, 압력; 71: 기름 수준; etc.). 자기 진단. 보조 전원 감독. 1024년 소요 기록, 1024의 이원 사건 1024년을 포함하여 사건 기록병 감독 사건과 1024년 작동 통나무.

커뮤니케이션

IEC 61850-8-1 MMS와 거위를 가진 2개의 10Base-T/100Base-TX (RJ45) 항구 그리고 2개의 선택적인 100Base-FX 항구

TCP/IP에 비 시간 긴요한 메시지, IEC 60870-5-103 또는 DNP 3.0를 위해.
IEC 60870-5-103를 가진 2개의 RS-485 후방 항구.
IEC 61850-9-2 간색 가치를 가진 6개 8개의 100Base-FX 항구 및 시간 긴요한 메시지를 위한 거위.
시계 동기화를 위한 1개의 RS-485 후방 항구.
인쇄 기계를 위한 1개의 RS-232 후방 항구.
시험하고 놓기를 위한 1개의 면판 RJ45 항구.
맥박 당 두번째, IRIG-B 및 SNTP를 통해 시계 동기화.
