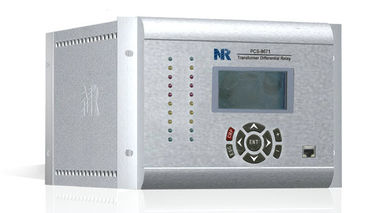

PCS-9671 3 풍력 변압기 차별 보호 릴레이 소형 처리기 감금 현재 차별 보호. (87T), CT 포화 탐지
PCS-9671는 최대 3 CT 입력을 가진 2 감기 또는 3 감기 전력 변압기의 보호를 위해 디자인된 마이크로 프로세서에 근거한 릴레이입니다. 그것은 또한 반응기를 보호하기 위하여 이용되거나 그루터기 미분 보호로 적용될 수 있습니다. 감금 현재 차별 보호, unrestraint 차별 보호 및 제한되는 지구 결함 보호해줍니다.
릴레이는 전통적인 변압기에서 아날로그 신호를 간색하거나, 단위 합병을 통해 전자 CTs/VTs에서 간색한 가치를 받기 가능합니다. 풀그릴 논리, LEDs, 이원 입출력은 소프트웨어 도구를 통해서 특정한 필요조건에 따라 형성될 수 있습니다. 그것은 각각 역 버스와 과정 버스를 공용영역을 제공하고 IEC 61850-8-1 MMS의 거위, IEC 61850-9-2 간색 가치를 지원합니다.
보호와 통제
감금 현재 차별 보호. (87T)
낮 조정과 높 조정을 가진 2개의 단계는 이 보호를 제공됩니다. 그리고 낮 조정 단계는 CT 포화, 돌입 현재, overexcitation 및 CT 회로에 의해 실패 막힐 수 있었습니다. 또한 높 조정 단계는 돌입 현재와 CT 회로 실패에 의해 막힐 수 있었습니다.
Unrestraint 현재 차별 보호. (50/87UT) 그것은 심각한 내부 결함을 빨리 맑게 하기 위하여 이용됩니다.
제한되는 지구 결함 보호. (REF)
0 순서 현재 차별 성분에 근거를 둔 3개까지 REF 보호해줍니다.
각 측을 위한 단계 overcurrent 보호. (50/51P)
3개까지 overcurrent 보호해줍니다.
기계적인 보호. (MT)
8개까지 기계적인 수로는 제공됩니다.
CT 회로 감독. (CTS)
CT 회로 감독은 2개 성분으로 이루어져 있습니다: 결함 발견자 픽업 없는 CT 회로 이상과 CT는 결함 발견자 픽업을 가진 실패를 순회합니다.
제 2 고조파에 의하여 돌입 현재에게 막기
막고 composited 막는 단계 분리된 막고는, 십자가는 선택을 제공됩니다.
5 고조파에 의하여 막는 Overexcitation
Overexcitation는 5 조화되는 현재와 기본적인 현재의 비율을 통해 검출됩니다.
CT 포화 탐지
CT 포화는 composited 제 2 그리고 제 3 고조파를 통해 수훈이 있습니다.
관리
64의 보호 가동 보고 1024년 감독 경보 기록, 1024의 연속 조작 기록 및 1024년 사용자 가동 기록. 64의 결함과 소요 기록. 1024의 최신 SOE 기록은, 뒤에 오는 성분의 최신 기록 변화를 진술합니다. TCP/IP에 비 시간 긴요한 메시지, IEC 60870 5-103 또는 DNP 3.0를 위한 IEC 61850-8-1 MMS 그리고 거위를 가진 4개까지 10Base-T/100Base-TX (RJ45) 항구 또는 2개의 100Base-FX 항구. IEC 60870-5-103를 가진 2개의 RS-485 후방 항구. 간색하는 IEC 61850-9-2를 가진 6개까지 100Base-FX 항구. 시간 긴요한 메시지를 위한 가치 그리고 거위. 시계 동기화를 위한 1개의 RS-485 후방 항구. 인쇄 기계를 위한 1개의 RS-232 후방 항구. 시험하고 놓기를 위한 1개의 면판 RJ45 항구. 맥박, IRIG-B 및 SNTP를 통해 동기화를 시간을 재십시오.
보조 시험 함수
사실상 경쾌한 보고서 작성 및 커뮤니케이션 테스트.
사실상 각자 감독 보고서 작성 및 커뮤니케이션 테스트.
사실상 이원 입력 상태 변화 보고서 작성 및 커뮤니케이션 테스트.
이원 산출 테스트.
수동 방아쇠를 당기는 결함 기록
