16 손가락 마이크로 낮은 전압 보호 장치, 민감하는 힘 자동적인 보상 관제사

16 손가락 마이크로 낮은 전압 보호 장치, 민감하는 힘 자동적인 보상 관제사

일반 묘사

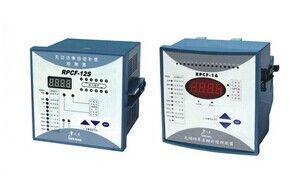

RPCF 시리즈 민감하는 힘 자동적인 보상 관제사는, 16 손가락 마이크로 가공업자에 근거하여, 푸리에 진행성을 궤란합니다 힘 기본 파 자료를 얻기 위하여 산법을, 특별히 조화파 근원을 가진 전원 시스템에 있는 민감하는 힘 보상을 위해 이용된 관제사 채택합니다. 모든 성분은 지상 설치 기술, regurgitant 땜납, 다단식 검사의 입니다, 이들은 모든 RPCF 관제사를 꾸준히 그리고 믿을 수 있 일합니다 만들 것입니다. RPCFC 유형에는 RS485 항구, 표준 프로토콜이 있습니다. 그것은 네트워크 미터로 사용될 수 있습니다.

기능 특징
1. 기본 파 민감하는 힘의 기초에, 켜지는 민감하는 힘을, 그것 어떤 모양든지의 충격, 그것을 전환하는 피할 수 있습니다 정확하게 체계의 동력 인자를 표시할 수 있습니다 산출하십시오
조화파로.
2. 높은 측량 정확도, 넓은 전시 범위.
3. 실시간 표시 장군 동력 인자와 기본 파 PF.
4. 실시간 표시 전압과 현재의 찡그림 비율.
5. 코딩 산출의 합계 12 종류는 선택될 수 있습니다.
6. 산출의 16의 회로 최대로.
7. 인간적인 친절한 공용영역, 편리한 가동.
8. 각종 통제 조정은 디지털 방식으로, 직접 그리고 쉽게 조정될 수 있습니다.
9. 자동 적이고 및 수동 조작, 제공되는 2개의 형태.
10. 보호해주는 전압과 결석한 전압에.
11. 조화파 전압의 superscale에 대하여 보호.
12. 비록 힘이 껐더라도 분실되지 않는 자료.
13. 현재 신호 입력 저항 ≤0.01Ω.
14. 제공되는 커뮤니케이션 기능 ((MODBUS-RTU RS485).
15. 조정될 수 있습니다 보상 동력 인자: 앞으로 0.70 lag~0.7.

주요 기술적인 매개변수
1. 정격 일 전압: 380V, 220V, 110V±10%
2. 정격 작동 현재: 5A
3. 정격 작동 주파수: 45-65Hz
4. 다음을 나타내는 동력 인자: 래그 0.001 앞으로 0.001
5. 측정된 민감하는 힘: 0-9999Kvar
6. 측정된 유효 동력: 0-9999KW
7. 결석한 전압 보호: AC300V 또는 AC 180V
8. 산출 접촉의 수용량: AC 220V 7A
9. 감도: 20mA
10. 표시 형태: 4 손가락 빨간 LED
11. 총소비량: 10VA
12. 개략 크기: 144mm×144mm 122mm×122mm 170mm×110mm
13. 오프닝 구멍 크기: 138mm×138mm 113mm×113mm 162mm×102mm
14. 설치 형태: 반대 실 나사에 의하여 플러그 접속식 설치 또는 railwaymounting.
15. 가치 조정 범위:
a) 자동/수동 자동 적이고/수동 조작
b) 동력 인자 0.70ind-0.70cap
c) 전환 지연 2-200 S
d) 내구 0-480 s를 출력하는 축전기
e) 전압 선 전압 400-450V (단계 전압에: 230-265V)
f) 찡그림 비율 0.1-30.0%
g) CT 전이 비율 50-4000/5
h) C1 수용량 0.1-100.0Kvar
i) 산출 부호 Pr 01 12
j) 산출 회로 1-16의 회로
k) 커뮤니케이션 주소 1-255
l) 커뮤니케이션 속도 4800,9600,19200,115200
