저전압을 위한 PA66 알루미늄 통합된 보호 중계기 WISCOM WDZ-440

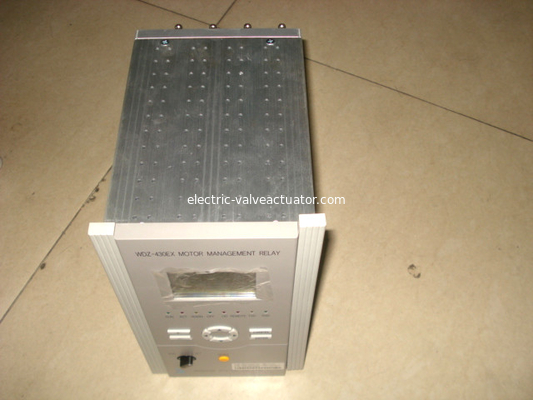

WISCOM 보호 계전기, WDZ-430EX 모터 통합 보호 및 측정 장치



Wdz-400 시리즈에는 다음 모델이 포함됩니다.

wdz-410 라인 통합

보호 측정 및 제어 장치

wdz-430 모터 통합 보호 측정 및 제어 장치

wdz-431 모터 차동 보호 장치

wdz-440 저압 변압기 통합 보호 측정 및 제어 장치





Wdz-440ex 마이크로컴퓨터 보호 기능 구성은 다음과 같습니다.



1. 섹션 I의 과전류(빠른 차단) 보호(방향 잠금, 저전압 잠금, 음압 잠금 및 고정 값 배가 포함)



2. 섹션 II의 과전류(* * * * 빠른 차단) 보호(방향 잠금, 저전압 잠금, 음압 잠금 및 고정 값 배가 포함)



3. 섹션 III의 과전류(한시 과전류) 보호(방향 잠금, 저전압 잠금, 음압 잠금 및 보호 출구 포함)



4. 반한시 과전류 보호(IEC 표준 반한시의 4가지 특성곡선)



5. 후방 가속 보호



6. 과부하 보호



7. 네거티브 시퀀스 전류 보호



8. 제로 시퀀스 전류 보호



9. 단상 접지선 선택 보호(5차 고조파 기준 선택 가능)



10. 과전압 보호



11. 저전압 보호



12. 전압 손실 보호



13. 네거티브 시퀀스 전압 보호



14. 공기 냉각 제어 보호



15. 제로 시퀀스 전압 보호



16. 저주기 부하 차단 보호(전압 잠금, 슬립 잠금 및 저전류 잠금 포함)



17. 저전압 차단 보호(슬립 잠금 및 저전류 잠금 포함)



18. 재폐로 보호(전압 감지 및 동기 감지 없음)



19. 대기 자동 전환 보호(자동 전환 및 자동 복구 포함, 전압 및 전류 없음)



20. 과열 보호



21. 역전력 보호



22. 너무 긴 시작 시간에 대한 보호



23. 정한시 IX 과전류 보호



24. 반한시 IX 과전류 보호(IEC 표준 반한시의 4가지 특성곡선)



25. 보호 옵션: 모터 매개변수(주 1)



26. 보호 옵션: PT 제어(주 2)



27. 보호 옵션: Pt 병렬 스위칭(주3)



28. 무전기량 보호 1 ~ 8 (주4)



Wdz-440ex 마이크로컴퓨터 보호 환경 조건



상온: - 10℃ ~ 55℃



한계 온도: - 30 ℃ ~ 70 ℃



보관 온도: - 40 ℃ ~ 85 ℃



상대 습도: ≤ 95%, 결로 없음



대기압: 80 ~ 110kpa
