QBJ-3WZ형 속도 모니터링 비상 트립 보호 장치

Name: QBJ-3WZ형 속도 모니터링 비상 트립 보호 장치
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: QBJ-3WZ
Price: 1.00 USD
Availability: InStock

브랜드 이름:	OEM
모델 번호:	QBJ-3WZ
MOQ:	1
가격:	협상 가능

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

포장 세부 사항:

새로운 오리지널 박스

강조하다:

QBJ-3WZ 속도 모니터링 장치

비상 트립 보호 센서

회전 속도 모니터링 장치

제품 설명

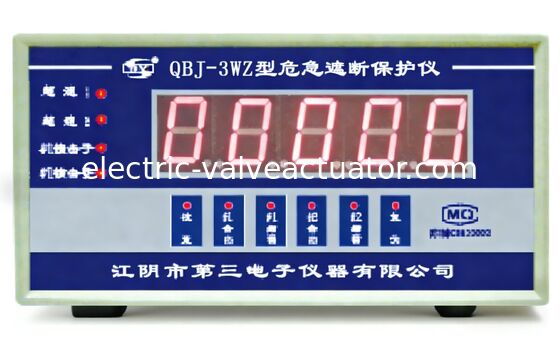

QBJ-3WZ 속도 모니터링 비상 정지 보호 장치

QBJ-3WZ 비상 정지 보호 장치는 증기 터빈 장치의 중요한 안전 구성 요소로, 작동 중 포괄적인 모니터링을 제공합니다. 정상 조건에서는 터빈 속도를 지속적으로 모니터링합니다. 과속 시나리오에서는 원심력에 의해 2차 비상 정지 스트라이커가 작동하여 즉각적인 터빈 정지를 시작합니다. 이 시스템은 3개의 QBJ-CS-1 유형 센서를 사용합니다. 하나는 속도 측정용이고, 두 개는 비상 정지 기능 전용입니다.

기술 사양

속도 측정 범위	300~9999 rpm
속도 표시 범위	0~9999 rpm
속도 측정 정확도	0.1%
입력 신호	Vp-p=0.05~30V
비상 차단 임팩터 감지 속도	n>2500 rpm
비상 차단 감지 속도 정확도	n<±5 rpm
과속 1 경보 속도	3300 rpm (사용자 설정 가능)
과속 2 경보 속도	3240 rpm (사용자 설정 가능)
경보 노드 출력 용량	AC220V (3A)
전원 공급 장치	AC220V±10%/50Hz
샘플링 주파수	1/64초 증분 샘플링
기기 설치	패널 장착, 장착 구멍 치수: 154mm * 78mm * 260mm (WHD)
작동 환경 - 기기	-25℃~45℃ (상대 습도 ≤80%)
작동 환경 - 센서	-10℃~100℃ (상대 습도 ≤90%)
센서 장착 나사	M16*1
센서 나사 길이	L60~200mm (맞춤 제작 가능)

주요 기능

스트라이커 작동 후 비상 정지 표시와 함께 현재 장치 속도의 실시간 표시
즉각적인 정지를 위한 비상 정지 기능
설정 가능한 임계값을 갖춘 과속 경보 시스템
최대 터빈 속도 캡처 및 기록
작동 상태를 위한 블록 표시 기능
안정적인 작동을 위한 향상된 간섭 방지 기능

이 보호 장치는 정확한 속도 모니터링 및 신속한 비상 대응 기능을 통해 증기 터빈 시스템의 작동 안전성과 신뢰성을 보장합니다.
