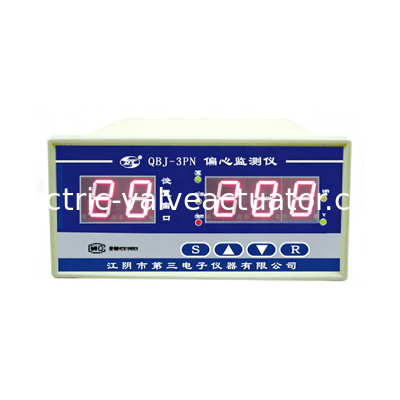

QBJ-3PN 외심 측정기 - 회전 기계 셰프트 외심 모니터링 및 보호 장치

Name: QBJ-3PN 외심 측정기 - 회전 기계 셰프트 외심 모니터링 및 보호 장치
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: QBJ-3PN
Price: 1.00 USD
Availability: InStock

브랜드 이름:	OEM
모델 번호:	QBJ-3PN
MOQ:	1
가격:	협상 가능

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

포장 세부 사항:

새로운 오리지널 박스

강조하다:

0~200um 편심 모니터

4~20mA 축 편심 모니터링 장치

알람 릴레이 회전 속도 센서

제품 설명

QBJ-3PN 편심 모니터 - 회전 기계 샤프트 편심 모니터링 및 보호 장치

QBJ-3PN 편심 모니터링 계측기는 회전 기계 샤프트에 대한 포괄적인 모니터링 및 보호 기능을 제공합니다. 이 시스템은 모니터링 계측기와 3800XL-Φ8mm 와전류 센서로 구성되어 있으며, 회전 장비의 전반적인 기계적 상태를 평가하는 데 필수적인 신뢰할 수 있는 편심 측정을 제공합니다.

편심 측정은 증기 터빈 시동 또는 정지 작업 중에 필수적이 되었습니다. 이 시스템은 열 효과 또는 중력으로 인한 샤프트 굽힘을 시각화하여 기계 건강 평가에 중요한 데이터를 제공합니다.

측정 응용 분야

편심은 저속에서 샤프트 굽힘을 측정하여 다음과 같은 문제점을 감지합니다:

사전 기계적 굽힘
일시적인 온도 유발 굽힘
정적 조건에서의 중력 굽힘

로터의 편심 위치(샤프트 반경 위치)는 베어링 마모, 정렬 불량으로 인한 부하 크기, 안정성 평가를 위한 샤프트 방위각을 나타냅니다.

기술 사양

측정 범위	0~200μm (피크 간 편심)
주파수 응답	0.17Hz~10Hz (1~600cpm) 600rpm 이상: 샤프트 진동 신호 표시
정확도	선형 오차: <0.5% (전체 스케일) 시스템 오차: <±2%
출력	정전류: 4~20mA (DCS 호환) 경보/위험 스위치: 수동 접점 DC24V/2A 잡음 레벨: <1% (전체 스케일) 신호 없음
선형 범위	2mm
작동 온도	계측기: -25℃~45℃, 상대 습도 <80% (3800XL-A01 설명서에 따른 센서 사양)
치수	160mm (W) × 80mm (H) × 260mm (D)
컷아웃 치수	153mm (W) × 77mm (H) × 260mm (D)
전원 공급 장치	AC220V±10%/50Hz

주요 기능

경보 및 위험 조건에 대한 독립적인 릴레이 출력
4-20mA 전류 출력으로 구성 가능한 측정 범위 제한
5초 지연 복구 기능이 있는 단선 감지 보호
측정 범위 내에서 조정 가능한 경보/위험 값
최대 측정값 메모리 기능
갭 전압 측정 디스플레이
1분 동안 비활성 상태 후 측정 상태로 자동 복귀
