SDJ-501 회전 기계 실시간 모니터링용 4-20mA 출력 및 2단계 경보 릴레이가 있는 샤프트 진동 보호 송신기

Name: SDJ-501 회전 기계 실시간 모니터링용 4-20mA 출력 및 2단계 경보 릴레이가 있는 샤프트 진동 보호 송신기
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: SDJ-501
Price: 1.00 USD
Availability: InStock

브랜드 이름:	OEM
모델 번호:	SDJ-501
MOQ:	1
가격:	Negotiations

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

포장 세부 사항:

새로운 원본 상자

강조하다:

4-20mA 출력 샤프트 진동 보호 송신기

2단계 경보 릴레이 속도 모니터링 송신기

실시간 모니터링 회전속도 센서

제품 설명

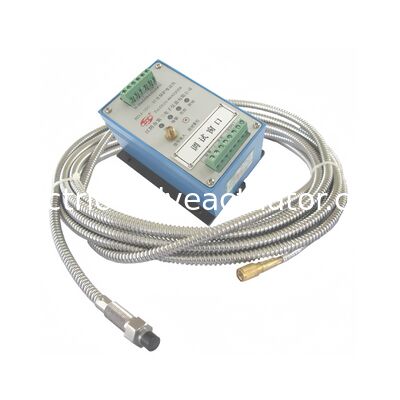

SDJ-501 샤프트 진동 보호 송신기

SDJ-501은 슬라이딩 베어링을 갖춘 회전 기계용으로 설계된 단일 채널 속도 모니터링 및 보호 송신기입니다. 이 고급 송신기는 증기 터빈, 팬, 압축기, 모터 및 펌프를 포함한 장비에 대한 실시간 회전 속도 측정 및 보호 기능을 제공합니다.

주요 적용 분야

증기 터빈, 팬, 압축기, 모터, 펌프 및 유사한 산업 장비를 포함한 다양한 슬라이딩 베어링을 갖춘 회전 기계에 이상적입니다.

출력 인터페이스 기능

4-20mA 출력 단자 (4-20mA "+" 및 "-")
기계 작동 상태 (정상, 경보, 인터록 위험, 단선 BREAK)를 표시하는 현장 LED 디스플레이
절연 2단계 경보 릴레이 출력 단자 SPDT
현장에서 및 PLC 또는 DCS 시스템을 통한 진동 값 표시
상태 모니터링 장비를 위한 원본 신호의 버퍼링된 출력
유연한 전원 공급 옵션: 24VDC, 220VAC 또는 110VAC

연속 속도 모니터링 시스템

SDJ-501은 로터 속도를 온라인 실시간으로 측정하는 동시에 두 단계의 경보를 출력합니다. 이를 통해 회전 기계의 조기 감지 및 보호가 가능하여 장비 수명을 연장하고 유지 보수 요구 사항을 줄일 수 있습니다.

설치 및 설정

기존 와전류 프로브 시스템이 있는 장치의 경우, 설치는 간단한 배선 연결 및 경보 설정으로 이루어집니다. 측정 지점에는 프로브 설치를 위해 샤프트에 홈 (최소 깊이 2.5cm, 너비 7mm)이 새겨져 있어야 합니다.

공장 사전 보정

모든 매개변수는 공장을 떠나기 전에 사전 조정 및 보정됩니다. 일반적으로 설치 후 추가 조정 또는 보정이 필요하지 않습니다. 해당 케이블을 연결하기만 하면 즉시 작동합니다.

조정 가능한 매개변수

2단계 경보 설정
4-20mA 출력 제로 포인트 "ZERO"
계기 전체 스케일 범위 보정
경보 재설정 ("RESET") 기능

기술 사양

출력 유형	능동 4-20mA
최대 부하	최대 750Ω
배선 구성	3선식 보호 송신기
릴레이 유형	SPDT 단극 쌍투
최대 릴레이 부하	2A
접지 요구 사항	단일 지점 접지 시스템

맞춤 설정 옵션

SDJ-501 보호 송신기는 다양한 현장 요구 사항을 충족하도록 맞춤 설정할 수 있으며, 총 속도 값을 선택하기 위한 다양한 전체 스케일 범위가 제공됩니다. 증기 터빈의 제로 속도를 측정하기 위한 저주파 옵션도 제공됩니다.

참고: 220VAC 또는 110VAC 전원 공급 옵션의 경우, 절연 전원 공급을 위해 별도의 DC +24V 컨버터 전원 공급 장치가 필요합니다.
