SDJ-301 샤프트 진동 보호 송신기, 4~20mA 출력 및 실시간 모니터링을 위한 2단계 경보 릴레이

Name: SDJ-301 샤프트 진동 보호 송신기, 4~20mA 출력 및 실시간 모니터링을 위한 2단계 경보 릴레이
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: SDJ-301
Price: 1.00 USD
Availability: InStock

브랜드 이름:	OEM
모델 번호:	SDJ-301
MOQ:	1
가격:	Negotiations

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

포장 세부 사항:

새로운 원본 상자

강조하다:

4-20mA 출력 샤프트 진동 보호 송신기

2단계 경보 릴레이 진동 보호 송신기

실시간 모니터링 진동 송신기

제품 설명

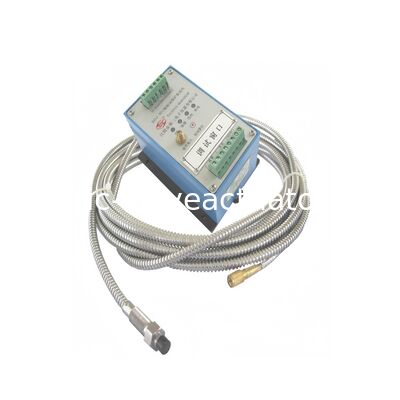

SDJ-301 샤프트 진동 보호 송신기

SDJ-301 샤프트 진동 보호 송신기는 회전 기계 로터의 레이디얼 진동을 포괄적으로 모니터링하며, 샤프트 진동, 런아웃, 편심 및 기타 중요 매개변수를 측정하여 로터 불균형, 정렬 불량 및 부품 느슨함으로 인한 진동 증가를 감지합니다.

주요 적용 분야

증기 터빈, 팬, 압축기, 모터, 펌프 및 유사한 산업 장비를 포함한 다양한 슬라이딩 베어링을 갖춘 회전 기계에 이상적입니다.

측정 기능

정확한 로터 상태 평가 및 조기 고장 감지를 위해 레이디얼 진동(변위)의 피크-투-피크 값을 모니터링합니다.

출력 인터페이스 및 기능

4-20mA 또는 1-5V 신호의 액티브 출력 단자
기계 작동 상태(OK, 경고, 위험, 고장)를 표시하는 로컬 LED 디스플레이
절연된 2단계 경보 릴레이 출력 단자(경고 및 위험)
자동 리셋 기능이 있는 로컬 경보 리셋 버튼
PLC 또는 DCS를 통한 진동 값 모니터링을 위한 QBJ-3Q 디지털 디스플레이와 호환
상태 진단 분석기에 직접 연결하기 위한 원시 신호의 버퍼링된 출력
유연한 전원 공급 옵션: 24VDC, 220VAC 또는 110VAC

연속 진동 모니터링 시스템

이 단일 채널 진동 보호 송신기는 로터 샤프트 레이디얼 진동의 온라인 실시간 측정을 가능하게 하며, 피크-투-피크 변위 값을 출력하고 회전 기계의 조기 감지 및 보호를 위한 2단계 경보 출력을 제공합니다.

저주파 옵션은 터빈 런아웃, 증기 터빈 샤프트 진동 및 편심 매개변수를 포함하도록 측정 기능을 확장하여 조정 없이 간단한 설치와 우수한 성능 대비 가격 비율을 제공합니다.

설치 및 구성

기존 프리앰프 위치에 쉽게 설치할 수 있도록 설계되었습니다. 포괄적인 모니터링을 위해 일반적으로 두 개의 SDJ-301 송신기(X 및 Y 방향, 90° 간격)가 각 베어링 근처에 설치됩니다. 표준 이중 베어링 회전 기계는 완전한 커버리지를 위해 4개의 진동 송신기가 필요합니다.

기술 사양

센서 호환성	8mm 와전류 센서(표준 프로브 및 연장 케이블, 옵션 장갑 케이블 시스템)
출력 부하 용량	4-20mA 액티브 출력은 최대 750Ω의 부하를 구동합니다(직렬로 세 개 이상의 부하 지원).
배선 구성	단일 지점 접지 시스템이 필요한 3선식 보호 송신기
릴레이 출력	SPDT 단극 쌍투형, 완전 절연 건식 접점, 최대 부하 2A
캘리브레이션	공장 사전 조정되었으며 경보 지점, 영점 및 전체 스케일 캘리브레이션을 위한 현장 조정 옵션 제공

맞춤화 및 통합

SDJ-301 보호 송신기는 유연한 기능 선택을 통해 특정 현장 요구 사항을 충족하도록 맞춤화할 수 있습니다. 전체 진동 값에 대한 조정 가능한 전체 스케일 범위와 터빈 애플리케이션을 위한 특수 저주파 옵션이 포함됩니다. 릴레이 출력은 PLC, DCS 시스템과 원활하게 통합되며 경보 및 장치 릴레이를 직접 제어할 수 있습니다.
