ZH3000 시리즈 Φ11mm 9미터 장거리 와전류 센서 (회전 속도 모니터링의 축 방향 변위 측정용)

브랜드 이름:	Zhonghe
모델 번호:	ZH3000 Φ 11
MOQ:	1
가격:	Negotiations

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

Sensing range:

4mm

series:

ZH3000

Operating temperature:

20 (°C)

Sensor type:

Eddy current

Sensing range:

4mm

series:

ZH3000

Operating temperature:

20 (°C)

Sensor type:

Eddy current

감지 범위:

4mm

시리즈:

ZH3000

작동 온도:

20(°C)

센서 유형:

와전류

포장 세부 사항:

새로운 원본 상자

강조하다:

9미터 길이의 와전류 센서

Φ11mm 프로브 회전 속도 센서

축방향 변위 측정 변위 센서

제품 설명

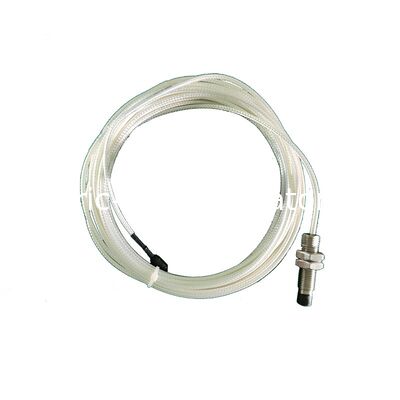

ZH3000 시리즈 Φ11 (50) 9미터 와전류 센서 프로브

산업용 회전 기계 응용 분야를 위한 고급 축 변위 측정 센서

제품 개요

ZH3000 시리즈 와전류 센서는 고급 성능과 부품 호환성을 결합하여 기존 나사 장착 방식에 비해 50% 공간을 절약하는 고밀도 DIN 레일 절연 장착 브래킷을 특징으로 합니다. API 670(4판) 표준과 호환되며 ExiaⅡCT2~T6 방폭 등급으로 위험 환경에 대해 인증되었습니다.

시스템 구성

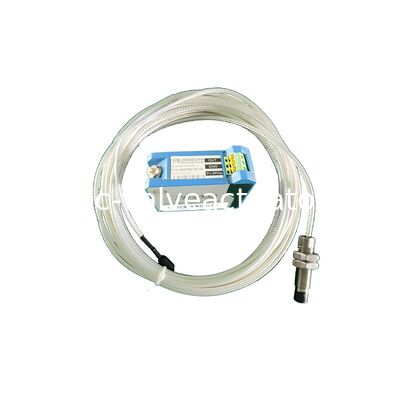

ZH3000 와전류 센서 시스템은 세 가지 주요 구성 요소로 구성됩니다.

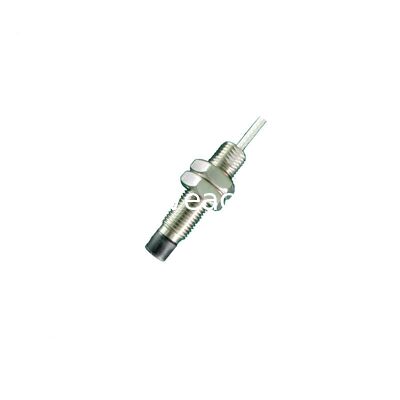

ZH3000 프로브: Φ8mm, Φ11mm 및 Φ25mm 직경으로 1m 또는 0.5m 케이블 길이로 제공됩니다.
ZH3000 연장 케이블: SMA 자체 잠금 플러그(오일 방지 보호 기능 포함), 4m, 4.5m, 8m 및 8.5m 길이로 제공됩니다.
ZH3000 프리앰프: 발진, 감지, 필터링 및 증폭 회로를 갖춘 핵심 시스템 구성 요소

기술 사양

매개변수	ZH3000 Φ8mm	ZH3000 Φ11mm	ZH3000 Φ25mm
프로브 직경(mm)	8	11	27.1
정적 선형 범위(mm)	2	4	12.7
정적 감도(V/mm)	8	4	0.8
주파수 응답	(0～15)kHz	(0～8)kHz	(0～3)kHz
측정 범위: 중간점 간극(mm)	1.8	3	9
측정 범위: 중간점 전압(V)	-10	-10	-7.08

일반 사양

전원 공급 장치: (-20 ~ 26)Vdc

전력 소비: 12-15mA

작동 온도: 프리앰프: -30℃~+70℃, 프로브: -40℃~+150℃

보관 온도: 프리앰프: -35℃~+100℃, 프로브: -40℃~+177℃

인클로저 보호: IP20 이상

시스템 케이블 길이: 총 5m 또는 9m

고도 제한: <2000m

기계적 특성

프로브 재질: 폴리페닐렌 설파이드(PPS)

하우징 재질: 1Cr18Ni9Ti 스테인리스 스틸

케이블 재질: FEP 외부 피복이 있는 동축 차폐

커넥터 재질: 황동 또는 베릴륨 청동 금도금

프리앰프 재질: ADC12

프로브 인장 강도: 보호 덮개와 하우징 사이 최대 30kg

최소 케이블 굽힘 반경: 25.4mm(장갑 케이블의 경우 30mm)
