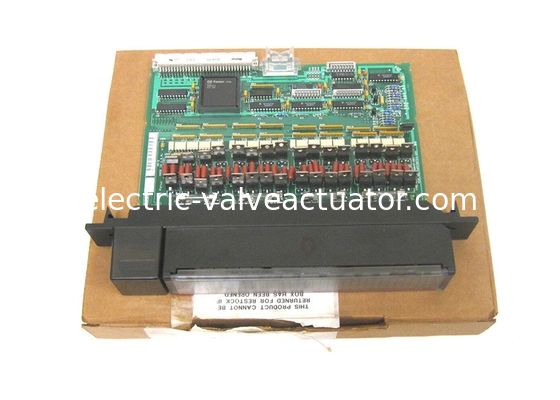

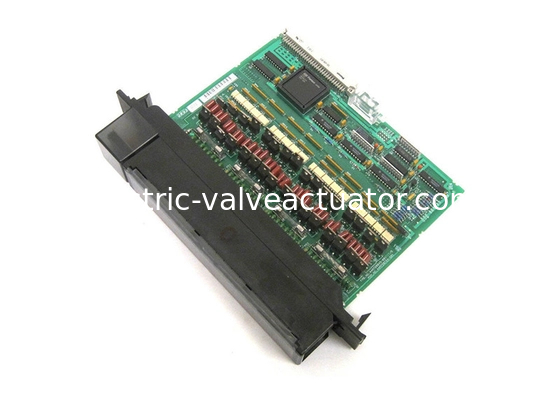

GE FANUC IC697MDL350, 120 VAC 0.5 Amp, 32-포인트 디스크리트 출력 모듈

Name: GE FANUC IC697MDL350, 120 VAC 0.5 Amp, 32-포인트 디스크리트 출력 모듈
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: IC697MDL350
Price: 210.00 USD
Availability: InStock

브랜드 이름:	USA
모델 번호:	IC697MDL350
MOQ:	1
가격:	Negotiations

자세한 정보

제품 설명

자세한 정보

원래 장소:

미국

시리즈:

시리즈 90-70

제품 유형:

개별 입력 모듈

정격 전압:

120 Ｖ AC

출력:

출력 전류 / 핵심:

0.5 a

출력 전류 / 그룹:

2 A

현재 필요한:

0.5 a

포장 세부 사항:

새로운 원본 상자

강조하다:

GE FANUC IC697MDL350 출력 모듈

120VAC 32점 디스크리트 모듈

출력 0.5 Amp의 ESP 컨트롤러

제품 설명

GE FANUC IC697MDL350, 120 VAC 0.5 Amp, 32포인트 개별 출력 모듈

IC697MDL350은 GE Fanuc Series 90-70의 120 VAC 0.5 Amp, 32포인트 개별 출력 모듈입니다. 표준 기능에는 8포인트의 4개의 격리된 그룹(총 32포인트), 0.5amp 포인트 용량, 정격 전류의 20배에 달하는 높은 돌입 전류 용량이 포함됩니다. IC697MDL350 출력 모듈을 사용하면 8포인트의 각 그룹을 AC 공급 장치의 다른 위상에서 사용할 수 있습니다. 각 출력 그룹은 5amp 퓨즈로 퓨즈 처리되며 높은 수준의 돌입 전류를 나타내므로 출력은 다양한 유도 부하 및 백열 부하에 적합합니다.

LED는 회로의 PLC 측에서 각 포인트의 ON-OFF 상태를 나타냅니다. 또한 모듈 상단에 있는 퓨즈의 상태를 확인하는 LED가 있습니다. IC697MDL350 모듈은 현장에서 유사한 유형으로 올바르게 교체할 수 있도록 기계적으로 키잉되어 있습니다. 사용자는 점퍼나 DIP 스위치를 사용하지 않고 I/O 참조를 구성할 수 있습니다.

사용자는 이더넷 TCP/IP를 통해 또는 SNP 포트를 통해 Windows 95 또는 Windows NT에서 실행되는 MS-DOS 또는 Windows 프로그래밍 소프트웨어의 구성 기능을 통해 구성을 완료해야 합니다. 구성 기능은 프로그래밍 장치에 있습니다.

IC697MDL350은 솔레노이드, 모터 시동기 및 표시기를 포함한 여러 부하 장치와 호환됩니다. 0.5amp 정격은 각 포인트의 장기 전류 용량에 적용됩니다. 모듈 내의 열 발산으로 인해 각 출력 그룹의 최대 전류 용량은 더 높은 온도에서 제한됩니다.

GE Fanuc IC697MDL350 출력 모듈은 GE Series 90-70 개별 출력 모듈입니다. 32개의 개별 출력 채널이 있습니다. AC 전원에서 작동할 수 있지만 DC 전원에서는 작동할 수 없습니다. IC697MDL350 개별 출력 모듈의 공칭 정격 AC 전압은 120 Volts AC입니다. 각 출력 포인트의 전류 정격은 0.5 Amps이며 모든 출력은 8개의 4개 그룹으로 배열됩니다.

각 그룹의 전류 정격은 2 Amps입니다. 각 출력 포인트에는 출력 포인트가 켜져 있는지 꺼져 있는지 표시하는 LED 상태 표시등도 있습니다. IC697MDL350 개별 출력 모듈에는 보호를 위한 퓨즈가 있습니다. 다른 많은 GE I/O 모듈과 달리 제대로 구성하기 위해 점퍼나 DIP 스위치가 필요하지 않습니다. IC697MDL350 개별 출력 모듈은 MS-DOS 또는 Windows 프로그래밍 소프트웨어로 구성할 수 있습니다.

GE Fanuc Series 90-70 IC697MDL350 개별 출력 모듈은 47~63 Hertz의 주파수 범위에서 작동합니다. 이 개별 출력 모듈의 출력은 다양한 산업 유도 부하에 적합하며, 4개의 각 출력 그룹은 5 Amps 정격의 퓨즈로 보호됩니다.

IC697MDL350 개별 출력 모듈은 모터 시동 장치, 표시기 및 솔레노이드에 연결할 수 있으며 이러한 장치와 함께 작동하도록 잘 갖춰져 있습니다. 이 개별 출력 모듈은 여러 위상을 지원하는 AC 전원 공급 장치로 작동할 수 있으며, 4개의 출력 그룹 각각에 대해 다른 AC 전원 공급 장치 위상을 사용할 수 있습니다.

기술 사양

정격 전압:	120볼트 AC
출력 수:	32 출력(8개의 4개 그룹)
출력 전류:	포인트당 0.5 Amps, 그룹당 2 Amps
필요 전류:	0.5 Amps
주파수:	47~63 Hz
DC 전원:	아니요

기술 정보

사양

정격 전압:	120볼트 AC
모듈당 출력:	32(각각 8개의 출력 4개 그룹)
절연:	1500볼트 - 백플레인에 대한 모든 출력 그룹 간 500볼트
출력 전압 범위:	85~132볼트, 47-63 Hz
출력 전류:	포인트당 최대 0.5 amps 그룹당 최대 2 amps
돌입 전류:	1 사이클(20ms)당 포인트당 최대 10 amps
출력 전압 강하:	최대 3볼트
응답 시간-켜짐:	최대 1ms
응답 시간-꺼짐:	1/2 사이클
출력 누설:	최대 1.5mA
5V 버스에서 필요한 전류:	0.5 amp
VME	VME 표준 C.1을 지원하도록 설계된 시스템
