| 브랜드 이름: | GE |
| 모델 번호: | IC697CHS791 |
| MOQ: | 1 |
| 가격: | Negotiations |

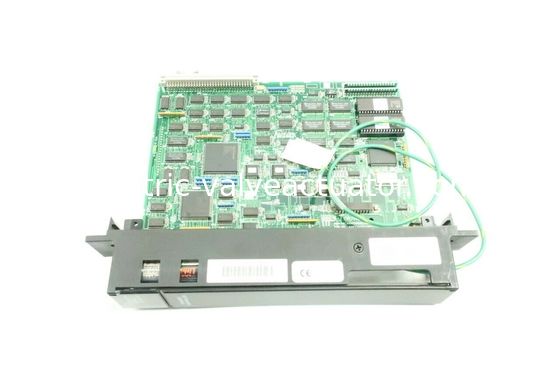

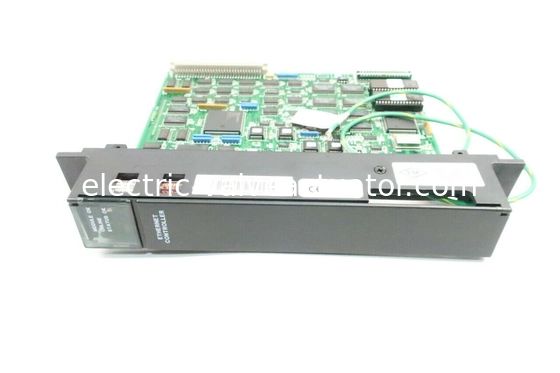

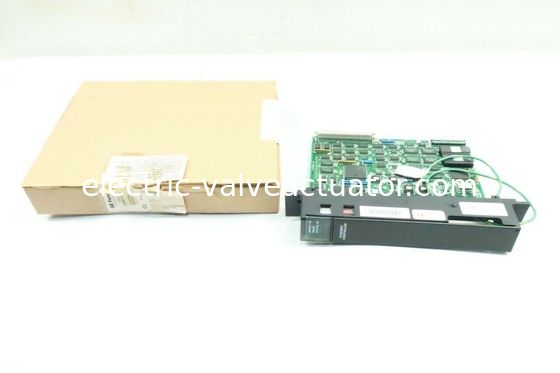

IC697CMM741은 90-70 시리즈의 이더넷 프로그래밍 가능한 컨트롤러이다. IC697CMM741 컨트롤러는 IC651 공장 LAN 하드웨어 및 소프트웨어 제품군에 속한다.이 그룹은 자동화 컨트롤러를 상호 연결하는 고성능 솔루션을 제공합니다.IC697CMM741 컨트롤러는 IC697 PLC 랙의 한 슬롯에 연결되도록 설계되었습니다. IC697CMM741 컨트롤러는 IEEE 802.3 CSMA/CD LAN에 직접 PLC 연결을 허용합니다.그것은 표준 15-핀 AUI 포트 연결을 갖추고 IC697 컨트롤러를 위해 설계되었습니다. AUI 또는 트랜시버 케이블은 사용자가 공급할 수 있습니다. 그것은 PLC 랙에 하나의 슬롯을 사용, 그리고 소프트웨어는 로드 및 / 또는 업그레이드 하기 쉽습니다. 추가로,소프트웨어는 적어도 6 개월 동안 전력 중단으로 저장됩니다..
IC697CMM741 컨트롤러를 PLC 래크에 설치 할 때 래크에서 전원을 끄십시오. 전면 커버와 전면으로 연결하고 오른쪽으로 힌트를 연결하십시오.배터 케이블의 탭은 보드 표면에서 떨어져 있어야 합니다. 배터리가 커넥터 중 하나에 연결되면 잠금하기 위해 아래를 누르십시오. 적절한 슬롯에 컨트롤러를 삽입하십시오. (일반적으로 CPU 또는 BTM의 오른쪽에있는 첫 번째 슬롯).잠금 때 보드를 강요하지 마십시오.이더넷 컨트롤러가 왼쪽에 빈 슬롯이 있으면 올바르게 작동하지 않을 것이라는 점에 유의해야합니다.녹색 땅 가이드는 랙의 체시에 단단히 고정되어야 합니다.LAN의 기능을 보장하기 위해 래크가 지상화되어야합니다.
IC697CMM741 인터페이스 장치는 GE Fanuc가 시리즈 90-70 제품 라인에서 TCP/IP 이더넷 LAN 장치 또는 GE 시리즈 90-70 MMS 장치의 인터페이스로 제조합니다.IC697CMM741 인터페이스는 또한 이더넷 컨트롤러입니다, 그리고 PLC를 IEEE 802.3 CSMA/CD LAN과 같은 LAN에 직접 연결할 수 있습니다.이 이더넷 컨트롤러는 GE 시리즈 90-70 IC 697 프로그래밍 컨트롤러를 위해 만들어졌으며, 그것은 단지 PLC 랙에 1 슬롯을 필요로 안전하게 장착IC697CMM741 이더넷 컨트롤러가 사용하는 소프트웨어는 RAM을 통해 쉽게 로드되거나 업그레이드 될 수 있으며 컨트롤러는 전력 중단 후 최소 6 개월 동안 소프트웨어를 유지할 수 있습니다.사용할 수 있는 소프트웨어에는 TCP/IP 및 MMS/OSI 통신 소프트웨어가 포함됩니다., 완전한 윈도우와 DOS 프로그래밍 및 통신 소프트웨어, 그리고 포괄적인 진단 및 스테이션 관리에 대한 소프트웨어입니다.
The GE Series 90-70 IC697CMM741 Ethernet controller and interface can connect to a transceiver device through either a user-supplied transceiver cable or an AUI (Attachment Unit Interface) cable through its standard D-type connector that has 15 pins케이블과 트랜시버는 이더넷 컨트롤러가 이더넷 LAN에 연결하는 방법입니다. 사용자는 3 개의 LED로 컨트롤러의 인터페이스 상태를 모니터링 할 수 있습니다.IC697CMM741 이더넷 컨트롤러의 RAM은 백업에 배터리를 사용 하 고 RAM은 모든 통신 소프트웨어를 저장이 컨트롤러와 인터페이스 장치에는 기본 기능, 구성 소프트웨어 및 진단 기능을 저장하는 ROM 및 펌웨어도 있습니다.
|
전력 소모량 (기반): 기억력: |
힘 소비 에 대해 의 이더넷 컨트롤러 포함 외부 RS-232 부하 그리고 의 외부 송신기. 모듈은 랙에 의해 공급됩니다. 전원 공급은 +12 제공해야합니다. Vdc. +5 Vdc +12 Vdc 1.00A 0.5 A 그리고 탑재 배터리 제공 백업 전력 (대상 최소 6 몇 달) 언제 전력 이 제거 에서 의 CPU 랙 함유 의 이더넷 컨트롤러 |
|
물리적 차원: 회로판: 장착: 연결 장치: 인터페이스 사양: |
6.3 x 9.19 인치 (160 x 233 mm). IC697 PLC 랙의 단일 슬롯을 차지합니다. 의 모듈 플러그 로 의 IC697 CPU 라크 안쪽 의 먼저 사용 가능 슬롯 에 의 맞아요 의 의 CPU 또는 BTM (버스) 수신기 모듈 만약 원격 랙) - LED 표시기: MODULE OK, ONLINE상태 좋아 - 다시 시작 누르기 버튼 그리고 배터리 커넥터 - 앞면 가장자리 의 보드 뒤에서 의 힌지 문 그리고 송신기 항구 - 연쇄 포트: 9핀 여성, D 커넥터 GSM) - 송신기 항구: 15핀 암컷 D 커넥터 (대행) 이더넷 송신기 케이블 그리고 네트워크) LAN (네트워크 GSM 및/또는 IC641-Ethernet 프로그래머) IEEE 802.2 논리 링크 제어 클래스 I IEEE 802.3 CSMA/CD 중간 액세스 제어 10Mbps 일련 포트: RS-232 DTE, 9600 bps 트랜시버 포트: 이더넷, IEEE 802.3 CSMA/CD, 트랜시버 SQE가 활성화되어야 합니다. |
