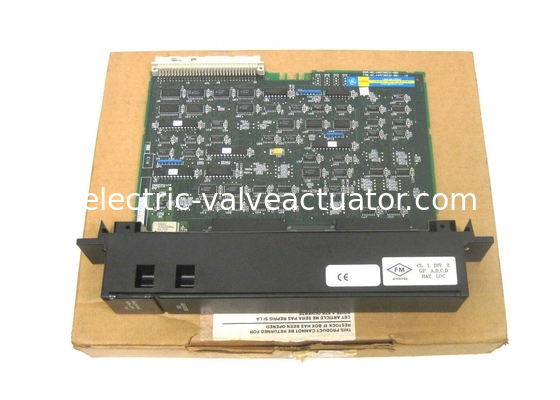

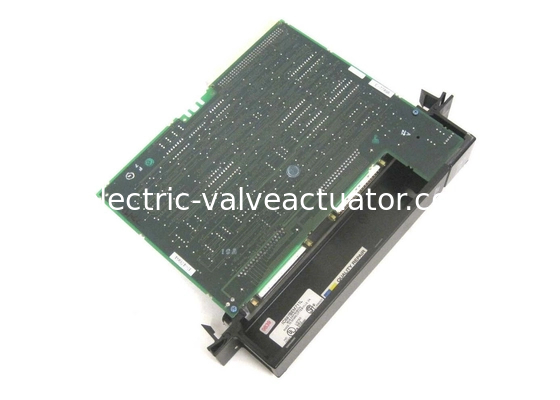

IC697BEM711은 GE Fanuc에서 설계한 90-70 시리즈의 버스 수신기 모듈(BRM)입니다. 고속 병렬 버스 확장 인터페이스인 IC697BEM711은 메인 랙에서 최대 7개의 추가 IC697 PLC 랙으로 최대 50피트의 상호 연결 케이블을 사용하여 확장을 허용합니다. IC697BEM711에는 편리한 구성 소프트웨어가 함께 제공되며 DIP 스위치가 필요하지 않습니다.
IC697BEM711 모듈의 최대 무게는 4lbs에 불과하며 두 개의 커넥터가 있는 단일 슬롯이 있습니다. IC697BEM711 BRM은 항상 슬롯 1에 설치해야 합니다. IC697BEM711의 또 다른 주목할 만한 특징은 LED를 사용하여 모듈, 랙 및 필요한 I/O 버스 종단 플러그의 존재 상태를 지속적으로 표시하는 것입니다. IC697BEM711은 CPU와의 통신 손실 가능성이 있는 경우 출력 모듈의 마지막 상태 작동을 유지합니다. 또한 랙 내에서 결함이 있는 모듈의 격리 및 수리를 허용합니다.
참고: IC697 PLC 시스템은 MS-DOS 소프트웨어 프로그램 또는 Windows 기능을 사용하여 IC697BEM711로만 구성할 수 있습니다. 구성 설정을 선택한 후 사용자에게 RCM이 있는지 확인하라는 메시지가 표시됩니다. 설치를 시도하기 전에 항상 프로그래머 컨트롤러 설치 설명서를 참조하십시오.
IC697BEM711 모듈은 버스 수신기 모듈입니다. IC697BEM711 모듈의 특징으로는 고속 병렬 버스 확장 인터페이스, 7개의 확장 랙 지원, 시스템 오류 격리, 쉬운 소프트웨어 구성 및 기계의 마지막 상태 유지를 지원하는 기능이 있습니다. 모듈의 세 개의 LED 표시등은 모듈 상태뿐만 아니라 버스 확장 포트 상태 및 확장 상태를 제공합니다. IC697BEM711 모듈을 사용하면 총 15미터의 케이블을 사용하여 최대 7개의 추가 IC697 PLC 랙으로 확장을 달성할 수 있습니다. IC697BEM711 모듈은 PLC 섀시에서 하나의 슬롯을 차지합니다. 모듈 전면 패널에는 두 개의 커넥터가 제공됩니다. 한 커넥터는 업스트림 또는 CPU 랙에 연결하는 데 사용되고 다른 커넥터는 데이지 체인 배열을 통해 추가 확장 랙에 연결하는 데 사용됩니다.
IC697BEM711 버스 수신기 모듈은 Windows 또는 MS-DOS 프로그래밍 소프트웨어 기능을 사용하여 구성해야 합니다. 모듈의 현재 요구 사항은 0.8 Amps이며 모듈에는 5 Volts DC 입력 전압도 필요합니다. 확장 인터페이스는 초당 최대 500킬로바이트의 데이터를 전송할 수 있습니다. 최대 15미터 길이의 케이블을 확장 인터페이스와 함께 사용할 수 있습니다. 이 모듈은 VME 표준 C.1을 지원하도록 설계되었습니다. 모듈을 주문할 때 카탈로그 번호 IC697ACC702가 있는 종단 플러그도 주문할 수 있습니다. 또한 다음 I/O 케이블을 주문할 수 있습니다. 카탈로그 번호 IC600WD005A가 있는 5피트 케이블, 카탈로그 번호 IC600WD010A가 있는 10피트 케이블, 카탈로그 번호 IC600WD025A가 있는 25피트 케이블 및 카탈로그 번호 IC600WD050A가 있는 50피트 케이블. IC697BEM711 모듈을 지정된 슬롯에 삽입하기 전에 시스템 전원을 꺼야 합니다.
모듈 유형: | 버스 수신기 |
유효 데이터 속도: | 500 Kbytes/sec |
허용 케이블 거리: | 50피트 |
사용 가능한 개별 포인트: | 해당 없음 |
직렬 포트: | 2 |
필요 전류: | 0.8 Amps |
5V 버스에서 필요한 전류 | 0.8 amps |
확장 인터페이스 사양 | |
최대 케이블 길이 | 50피트(15미터) |
유효 데이터 속도 | 500Kbytes / 초 |
전기적 절연 | 비절연 차동 통신. |
VME | VME 표준 C.1을 지원하도록 설계된 시스템 |
