| 브랜드 이름: | AB |
| 모델 번호: | 1746-NI4 |
| MOQ: | 1 |
| 가격: | Negotiations |
| 제조사 | Rockwell Automation |
| 브랜드 | AB |
| 부품 번호/카탈로그 번호 | 1746-NI4 |
| 시리즈 | SLC 500 |
| 모듈 유형 | 아날로그 I/O 모듈 |
| 백플레인 전류 (5 볼트) | 25밀리암페어 |
| 백플레인 전류 (24 볼트 DC) | 85밀리암페어 |
| 입력 신호 범주 | -20 ~ +20 mA (또는) -10 ~ +10V dc |
| 대역폭 | 10 헤르츠 |
| 전류 입력 코딩 | -16,384 ~ +16,384 |
| 업데이트 시간 | 512 마이크로초 |
| 전압 입력 코딩 | -32,768 ~ +32,767 |
| 해상도 | 16 비트 |
| 섀시 위치 | 슬롯 0을 제외한 모든 I/O 모듈 슬롯 |
| 단계 응답 | 60밀리초 |
| 백플레인 전류 | (5 볼트) 35 mA; (24 볼트 DC) 85 mA |
| 응용 분야 | 조합 120 볼트 AC I/O |
| 변환 유형 | 델타-시그마 변조 |
| 케이블 길이 | 0.5, 1, 2.5 또는 5.0 미터 |
| 컨버터 해상도 | 16 비트 |
| UPC | 662073735908 |
| 반복성 | ±1 LSB |
| UPC | 10662073735905 |
| 비선형성 | 0.01% |
| UNSPSC | 32151705 |

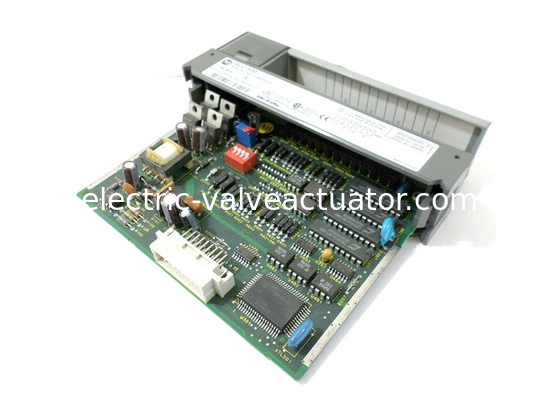

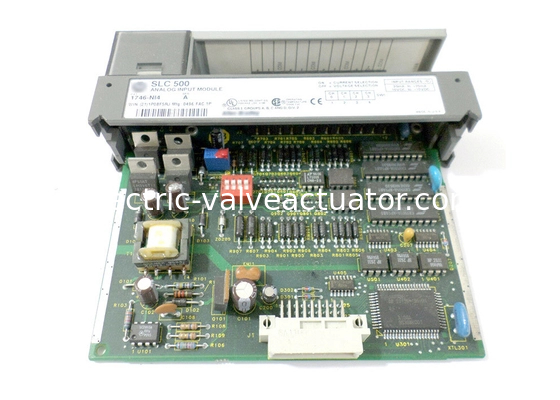

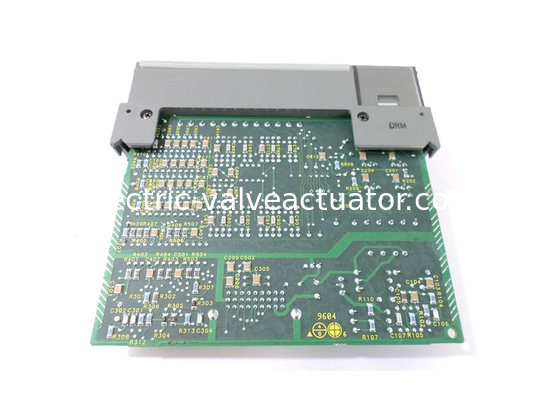

Allen Bradley 1746-NI4는 SLC 500 4채널 아날로그 입력 모듈입니다. 여러 모니터링 및 제어 응용 프로그램을 지원하기 위해 전압 또는 전류에 대해 사용자가 선택할 수 있는 아날로그 채널이 있으며, 16비트 해상도를 가지고 있으며 아날로그 입력 채널 연결을 제공하는 탈착식 단자 블록을 포함합니다. 이 채널은 차동 입력으로 연결할 수 있습니다. 입력 또는 전류 전압을 선택하기 위해 회로 기판에서 DIP 스위치가 있습니다. 이 모듈의 5볼트 백플레인 전류는 25mA이고, 24볼트에서는 전류가 85mA입니다. 전류 입력으로 구성된 채널에 송신기 전류 등 없이 전압 소스를 연결하지 않도록 주의해야 합니다. 잘못된 모듈 작동 또는 모듈 손상이 발생할 수 있습니다.
1746-NI4는 0.5, 1, 2.5 및 5.0 미터의 표준 케이블 길이를 가지고 있습니다. 이 모듈의 AIFM 커넥터는 15핀 D-shell입니다. Allen Bradley 1746-NI4는 전류 루프 입력 사양을 가지고 있습니다. 입력 범위는 +/-20 mA (공칭) 및 +/-30 mA (최대)입니다. 입력 임피던스는 250옴이며, 해상도는 LSB당 1.22070 & µA이고, 대략적인 게인 오차 드리프트는 +/-67 ppm/섭씨 온도입니다. 25도 섭씨에서의 전체 정확도는 전체 스케일의 +/-0.365%, 60도 섭씨에서는 +/-0.642%입니다. 전체 정확도 드리프트는 전체 스케일의 +79 ppm/섭씨 온도입니다. 1746-NI4의 입력 전압 범위는 +/-10 볼트 DC -1 LSB입니다. 임피던스는 1메가 옴입니다. 정확도 드리프트는 전체 스케일의 +63 ppm/섭씨 온도입니다. 해상도는 LSB당 305.176 & µV이며, 게인 오차 드리프트는 +/- 57 ppm/섭씨 온도입니다. 25도 섭씨에서의 전체 정확도는 전체 스케일의 +/-0.284%, 60도 섭씨에서는 +/-0.504%입니다.
1746-NI4는 AB의 SLC 500 시리즈의 아날로그 입력 모듈입니다. 전압 또는 전류 입력에 대해 개별적으로 선택 가능한 4개의 차동 비절연 입력 채널을 특징으로 합니다. 선택 가능한 입력 신호 범위에는 -20 ~ +20 mA (또는) -10 ~ +10V dc가 포함됩니다.
이 전압 입력은 RSLogix 500 프로그래밍 소프트웨어를 사용하여 구성할 수 있습니다. 소프트웨어를 사용하여 모듈에 필요한 하드웨어 구성, 데이터 테이블 및 지침을 구성하고 아날로그 입력 모듈에 할당할 수 있습니다.
이 모듈은 전류 입력의 경우 -16,384 ~ +16,384, 전압 입력의 경우 -32,768 ~ +32,767 범위의 델타-시그마 변조를 통해 아날로그 입력 신호를 변환하여 작동합니다. 변환된 데이터는 스케일링 알고리즘을 사용하여 측정된 프로세스 변수를 표시할 수 있습니다. 이러한 스케일링은 산술 지침을 사용하여 수동으로 구현하거나 프로그래밍 소프트웨어에서 제공되는 매개변수 블록(SCP)을 사용하여 구현할 수 있는 수학 공식입니다. 두 방법 모두 동일한 스케일링된 출력을 생성합니다.
이 모듈은 고정 또는 모듈식 하드웨어 스타일 SLC 500 컨트롤러와 함께 사용할 수 있습니다. SLC 500의 고정 하드웨어 버전은 제한된 확장 기능을 갖춘 내장 I/O 채널과 함께 제공됩니다. 모듈식 하드웨어 SLC 500 PLC는 완전히 모듈식이고 사용자 정의 가능한 시스템을 특징으로 합니다.
이 모듈에는 각 채널의 상태와 모듈 작동의 전체 상태를 나타내는 내장 LED 표시등이 있습니다. 이를 통해 컨트롤러의 진단 인터럽트를 통해 액세스할 수도 있는 빠른 모듈 진단을 제공합니다. 이러한 보고 시스템은 더 빠른 문제 해결 기간을 허용하고 모듈의 가용성을 높입니다.
