제품 설명

IC697BEM741은 GE FANUC에서 제조 한 FIP 버스 컨트롤러 (FBC)입니다. 이 부분을 사용하면 IC697 PLC가 1 MBIT FIP 또는 WorldFip FieldBus 네트워크에 연결할 수 있습니다. IC693 FIP 원격 I/O 스캐너, FIP IC670 모듈 및 GE FANUC 90-70 IC697BEM741과 관련된 일반 FIP 장치에서 FIP I/O를 스캔 할 수 있습니다.

IC697BEM741의 하이라이트에는 표준 또는 VME 통합 랙에서 단일 슬롯을 차지하는 2 채널 버스 컨트롤러가 포함됩니다. FBC는 Logicmaster 90-70 또는 제어 프로그래밍 소프트웨어 구성 기능으로 구성됩니다. FIP 버스의 I/O 장치는 버스 컨트롤러에 의해 동시에 스캔되며 I/O 데이터는 스캔 당 한 번 CPU로 전송됩니다. IC697 PLC 시스템에 최대 31 개의 다양한 버스 컨트롤러가 포함될 수 있습니다. 이 중 4 개는 FIP 버스 컨트롤러 일 수 있습니다.

FIP 버스는 원격 방울 (일명 IC693 I/O 랙을 사용하여 원격 I/O 스캐너 모듈을 통해 버스에 인터페이스)을 제공 할 수 있습니다. 각 원격 드롭은 개별 및 아날로그 I/O 모듈의 임의의 C로 구성 될 수 있습니다. 필드 제어 스테이션 (FIP 버스 인터페이스 장치를 통해 버스에 인터페이스 된 필드 제어 I/O 모듈); 제 3 자 FIP 모듈로 버스에 인터페이스 된 컴퓨터를 포함한 일반 장치. FIP 버스는 주로 I/O 제어에 사용되며 구성 데이터를 원격 장치 및 보고서 결함에 저장하는 데 사용할 수 있습니다.

약 IC697BEM741에 대해

IC697BEM741 FIP 버스 컨트롤러는 GE FANUC 시리즈 90-70 FIP 버스 컨트롤러 시스템의 듀얼 채널 버스 컨트롤러입니다. 이 FIP 버스 컨트롤러를 사용하면 GE IC697 PLC가 1.0 메가 비트 FIP 또는 WorldFip (EN50170) FieldBus 네트워크에 연결할 수 있습니다. IC697BEM741 FIP 버스 컨트롤러는 필드 컨트롤 I/O 모듈 (FIP 버스 인터페이스 장치 사용), FIP 필드 버스 인터페이스 시리즈 90-70 및 시리즈 90-30 PLC, 시리즈 90-30 I/O 랙 (FIP 원격 I/O 스캐너 모드 사용)을 포함하여 최대 128 개의 필드 장치를 수용 할 수 있습니다. FIP 인터페이스 모듈). IC697BEM741 버스 컨트롤러는 FIP 버스에서 I/O 장치를 일련의 I/O 장치를 스캔 할 수 있으며 I/O 데이터는 완성 된 반복 스캔마다 CPU로 전송됩니다. 스캔하는 동안 IC697BEM741 버스 컨트롤러는 연결된 원격 장치를 독립적으로 검색하고, PLC에서 연결 장치로의 출력 데이터를 방송하고, 현장 장치에서 시간 의존적 메시지를 전송할 수 있으며, 연결된 필드 장치로부터 진단 메시지를받을 수 있습니다.

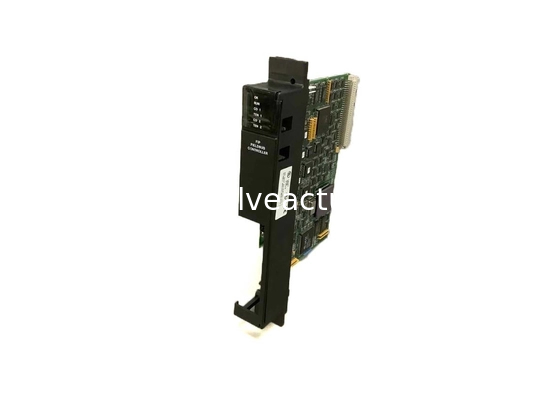

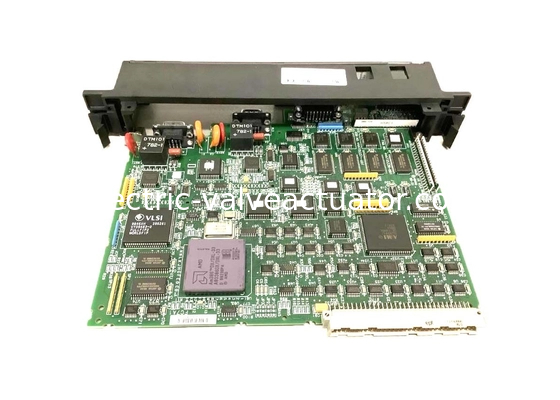

GE FANUC IC697BEM741 FIP 버스 컨트롤러는 GE IC697 PLC VME Integrator Rack (IC697CHS782 또는 IC697CHS783 랙)에서 단일 슬롯을 차지합니다. IC697BEM741 FIP 버스 컨트롤러는 Windows 기반 LogicMaster 시리즈 90-70 프로그래밍 소프트웨어 또는 Cimplicity Control 90 프로그래밍 소프트웨어로 구성 할 수 있습니다. IC697BEM741 버스 컨트롤러에는 전면 패널에 6 개의 LED 표시기가 제공됩니다. 상위 2 개의 LED 조명 ( "모듈 OK"및 "RUN"LED)은 모듈의 작동 상태를 보여주고 하단 4 LED는 장치의 통신 상태를 나타냅니다. IC697BEM741 버스 컨트롤러에는 로컬 재설정을위한 LED 지표 바로 아래에 푸시 버튼이 있습니다. 작동 펌웨어 업그레이드를 위해 PC에 연결하는 15 핀 직렬 커넥터가 제공되며 2 개의 FIP 버스에 연결하기위한 2 개의 FIP 버스 9 핀 커넥터 (채널 1 및 2)도 있습니다.

IC697BEM741에 대한 기술 사양
