| 브랜드 이름: | AB |
| 모델 번호: | 1769-IQ32 |
| MOQ: | 1 |
| 가격: | Negotiations |
| 제조사 | Rockwell Automation / AB |
| 제품 유형: | 개별 입력 모듈 |
| 제품군: | Compact I/O |
| 입력 수: | 32 |
| 그룹 수: | 4 그룹 (각 8 입력) |
| 전원 공급 거리 등급: | 8 |
| 호환 컨트롤러: | MicroLogix 1500; CompactLogix |
| 지원 어댑터: | 1769-ADN DeviceNet 어댑터; 1769-AENTR 이더넷 어댑터 |
| 전압 범주: | 24V DC 싱크/소스 |
| 작동 전압 범위: | 10…30V DC @ 30 °C (86 °F) 10…26.4V DC @ 60 °C (140 °F) |
| OFF 상태 전압: | 5VDC |
| ON 상태 전압: | 10V DC |
| 입력 지연, On: | 8ms |
| 호환 소프트웨어: | RSLogix 500; RSLogix 5000 / Studio 5000 Logix Designer |
| 작동 온도: | 0°C ~ +60°C (32°F ~ +140°F) |
| 보관 온도: | -40°C ~ +85°C (-40°F ~ +185°F) |
| 작동 습도: | 5% ~ 95% 비응축 |
| 브랜드 | AB |
| 부품 번호/카탈로그 번호 | 1769-IQ32 |
| 제품 라인 | Compact Logix |
| 모듈 유형 | DC 입력 모듈 |
| 입력 유형 | 디지털 입력 |
| 소프트웨어 | RSLogix5000 |
| 통신 케이블 | 32 포인트 |
| 시리즈 | A 및 B |
| 무게 | 0.97 lb 또는 440 g |
| 전압 정격 | 24 Volts DC 싱크/소스 |
| 교체 터미널 블록 | 1769-RTBN18 |
| 와이어 유형 | 구리-90도 섭씨 |
| 와이어 크기 (솔리드) | 22-14 AWG |
| UPC | 10611320915652 |

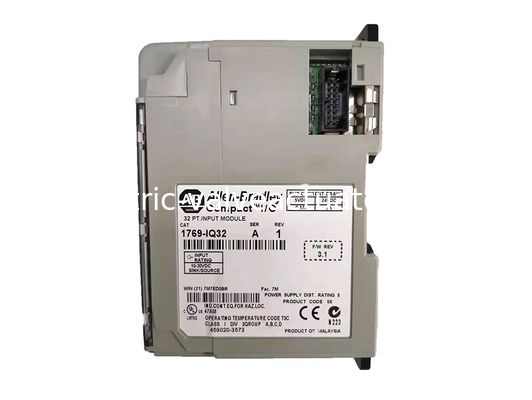

카탈로그 번호 1769-IQ32인 AB 개별 입력 모듈은 MicroLogix 1500 및 CompactLogix 컨트롤러와 함께 사용할 수 있는 Compact I/O 모듈 제품군의 일부입니다. 이 모듈은 싱킹 및 소싱 배선 구성을 모두 지원하는 32개의 24VDC 입력 채널을 갖추고 있어 특히 고밀도 입력 채널을 특징으로 합니다.
이 모듈은 전원 공급 거리 등급이 8개 모듈입니다. 즉, 모듈은 전원 공급 장치에서 8개 모듈 이상 떨어져 설치해서는 안 됩니다. 일부 CompactLogix 컨트롤러는 8개 이상의 Compact I/O 모듈 설치를 지원하므로 1769-HSC 및 기타 Compact I/O 모듈의 전원 공급 요구 사항을 충족하려면 해당 전원 공급 장치를 설치해야 합니다. 1769-HSC는 기존 CompactLogix 랙의 설치 방법을 따릅니다. CompactLogix I/O 확장 뱅크에 설치할 때는 동일한 전원 공급 거리 등급을 준수해야 합니다.
이 모듈은 MicroLogix 1500 컨트롤러와 함께 사용되는 경우 RSLogix 500 프로그래밍 소프트웨어를 사용하여 구성되며, CompactLogix 컨트롤러의 펌웨어 버전에 따라 RSLogix 5000 또는 Studio 5000을 사용합니다.
이 모듈은 0°C ~ +60°C (32°F ~ +140°F)의 작동 온도 범위와 -40°C ~ +85°C (-40°F ~ +185°F)의 보관 온도, 0°C ~ +60°C (32°F ~ +140°F)의 작동 습도 및 2000미터 (6561피트)의 작동 고도를 갖습니다. 패널 장착 시 30G, DIN 레일 장착 모듈의 경우 20G의 작동 충격과 10~500Hz, 5G, 0.030인치 최대 피크 투 피크의 작동 진동 등급을 갖습니다.
