| 브랜드 이름: | GE |
| 모델 번호: | IC697ALG441 |
| MOQ: | 1 |
| 가격: | Negotiations |

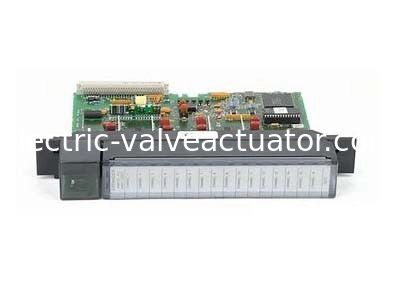

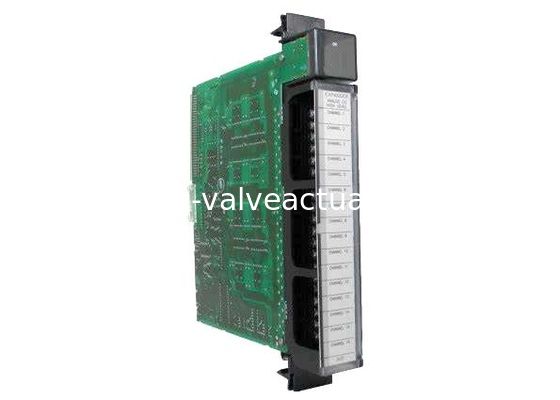

GE Fanuc IC697ALG441은 GE Series 90-30용 아날로그 입력 확장 모듈입니다. 전체 아날로그 하위 시스템에는 기본 컨버터와 두 개의 확장 모듈(전류용 1개, 전압용 1개)이 포함됩니다. 이 구성 요소는 전압 확장 모듈이며 16개의 채널을 가지고 있습니다. 이 16개의 차동 입력 각각은 최대 10V 신호를 수용합니다. 전류 확장 모듈과 마찬가지로 전압 확장 모듈은 추가 입력을 제공합니다. 이는 포인트당 더 낮은 비용으로 수행됩니다. 전체 하위 시스템은 최대 120포인트까지 수용할 수 있습니다. 이 시스템을 사용할 때 사용자는 DIP 스위치나 점퍼를 구성할 필요가 없습니다. Windows 프로그래밍 소프트웨어를 사용하여 쉽게 구성할 수 있습니다. 일반적인 하위 시스템은 기본 컨버터 모듈과 필요한 경우 하나 이상의 확장 모듈로 구성됩니다. 사용자는 총 시스템의 입력 수를 최대 120까지 늘릴 수 있습니다. 이는 기본 컨버터에서 최대 7개의 확장 모듈을 데이지 체인 방식으로 연결하여 수행됩니다.
| 전압 입력 범위: | -10 ~ +10 볼트 |
| 전류 입력 범위: | 4 ~ 20mA |
| 보정: | 공장에서 10볼트 +/- 2mV로 설정 |
| 입력 수: | 16개 (곧 출시 예정) 전압 입력 |
| 모듈 유형: | 아날로그 입력 확장 모듈 |
| 전원: | + 5 볼트 |
| 입력 범위: | 전압: –10볼트 ~ +10볼트 전류: 4 ~ 20밀리암페어 |
| 해상도: | 기본 스케일링(16비트) 전압의 경우 LSB 단계당 312.5 마이크로볼트 4 ~ 20mA의 경우 LSB 단계당 0.5 마이크로암페어 16비트에서 누락된 코드가 없음 전류의 경우 14비트에서 누락된 코드가 없음 참고: 사용자 스케일링은 사용된 요인에 따라 하위 2 또는 3비트에서 건너뛴 코드를 도입할 수 있습니다. |
| 정확도: 보정 |
공장에서 풀 스케일 = 10볼트 ±2밀리볼트로 설정 (기본 컨버터 모듈). 25°C (77°F)에서의 최대 오차는 다음과 같습니다. 기본 컨버터 전압, ±.01% 풀 스케일, ±.02% 값 기본 컨버터 전류, ±.05% 풀 스케일, ±.1% 값 확장기 전압, ±.03% 풀 값, ±.02% 값 확장기 전류, ±.07% 풀 스케일, ±.1% 값 |
| 기본 컨버터 | 제로 및 양의 풀 스케일(사용자 스케일링 전) 값에 대해 지속적으로 자체 보정합니다. 현장 보정은 일반적으로 필요하지 않으며 제로 조정이 없습니다. 기본 컨버터의 트리포트는 10V 입력에서 풀 스케일 값을 조정합니다. 중요한 응용 분야의 경우, 이는 참조의 노후화를 보상하기 위해 재설정할 수 있습니다. 정확도: 선형성 |
| ±.02% 풀 스케일 전체 음수에서 양수 범위. 온도 계수 | ±5 PPM/°C 일반 ±15 PPM/°C 최대, 전압 ±30 PPM/°C 최대, 전류 |
| 입력 임피던스: | 전압 입력: DC에서 10메가옴 이상 AC 임피던스, 0.47mfd 커패시터와 직렬로 20K옴. 전류 입력: 250옴, 0.1% 정밀 션트 |
| 공통 모드 제거: | 전압 범위 - 피크 신호 입력은 ANLGCOM 단자에 대해 +13 ~ –13볼트 사이여야 합니다. |
| 감도: | 위의 제한 내에서 공통 모드 신호에 대한 응답은 일반적으로 70dB CMRR이며, 이는 10볼트 공통 모드에서 0V 입력에 대해 .02% 풀 스케일 판독값에 해당합니다. 참고: 공통 모드 범위를 벗어난 연속 입력 신호는 경고를 발생시키지 않고 비정상적인 변환을 초래할 수 있습니다. |
| 크로스토크: | 기본 컨버터 모듈의 고속 입력은 인접 채널 간에 약간의 상호 작용을 나타낼 수 있습니다. 이는 일반적으로 영향을 받는 입력과 인접 채널 입력 레벨 간의 차이의 .04%입니다. 유사한 레벨의 입력을 인접 채널에 배열하여 효과를 최소화할 수 있습니다. 확장기 입력 채널 간에는 측정 가능한 상호 작용이 없습니다. |
| 변환 속도: | 기본 컨버터 입력은 모든 8개 채널에 대해 약 2.4ms ~ 2.8ms(최대)마다 순차적으로 업데이트됩니다. 기본 컨버터 입력의 각 스캔 동안 하나의 확장기 입력이 업데이트됩니다. 확장기 업데이트 간 시간 = 44.8 x N ms |
| (N = 현재 확장기 모듈 수). |
응답 시간: 각 입력에는 100 radians/second (0.01초) 차단 주파수를 갖는 저역 통과 필터가 있습니다. 기본 컨버터 입력 채널의 디지털 필터는 450 radians/second에서 두 번째 극을 추가합니다. 샘플 및 홀드는 전체 해상도를 유지합니다. 지정된 정확도에 대한 제로에서 풀 스케일 단계 입력까지의 정착 시간은 다음과 같습니다. |
| 5.0% 30밀리초 |
1.0% 42밀리초 0.5% 51밀리초 0.1% 67밀리초 입력 보호: 입력은 VME 백플레인에서 격리되지만 입력 채널 간에는 격리되지 않습니다. 그러나 아래에 나열된 레벨까지 과전압으로부터 보호됩니다. |
| 임펄스: | 입력은 일반적으로 최대 1000볼트 피크의 공통 모드 감쇠 링파의 영향을 받지 않습니다. 공통 또는 횡 모드 피크는 최대 2500볼트까지 손상을 일으키지 않지만, 영향을 받는 채널의 변환과 동시에 발생하면 가끔 잘못된 데이터를 발생시킬 수 있습니다. |
| 연속 과전압: | 입력은 공통 모드 또는 정상 모드 120VAC 또는 125VDC 고장을 최소 1분 동안 견딥니다. 더 긴 시간은 입력 전류 제한 저항을 손상시킬 수 있습니다. |
| 손상은 영향을 받는 입력으로만 제한됩니다. |
전원 요구 사항: 랙 백플레인 |
| 기본 컨버터의 경우 +5볼트 0.8A(4와트) 최대 | |
| 각 확장기 모듈의 경우 +5볼트 0.4A(2와트) |
현장 측면 모듈에 전원이 필요하지 않지만, 4 ~ 20mA 입력의 경우 전류는 사용자가 공급해야 합니다. |
