| 브랜드 이름: | ABB |
| 모델 번호: | PM851AK01 3BSE066485R1 |
| MOQ: | 1 |
| 가격: | Negotiations |

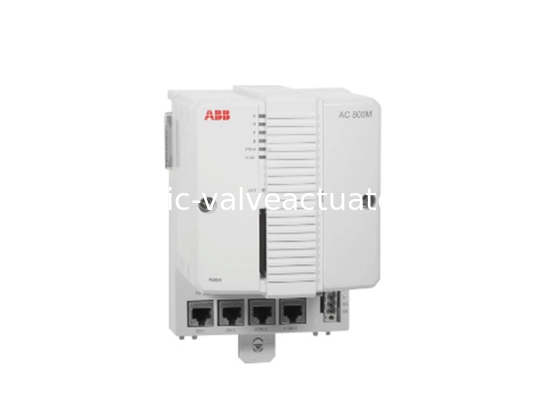

24 MHz 6.253 MB (800xA 5.1 FP4부터) PM851AK01 3BSE066485R1 디지털 I O 모듈
CPU 보드에는 마이크로프로세서와 RAM 메모리, 실시간 시계, LED 표시기, INIT 버튼 및 컴팩트 플래시 인터페이스가 포함되어 있습니다.
PM851A 컨트롤러의 기판에는 제어 네트워크에 연결하기 위해 두 개의 RJ45 이더넷 포트 (CN1, CN2) 와 두 개의 RJ45 일련 포트 (COM3, COM4) 가 있습니다.
참고로 PM851/PM851A는 하나의 이더넷 (CN1) 포트에 제한되어 있으므로 불필요한 이더넷이 사용할 수 없습니다. 시리즈 포트 (COM3) 중 하나는 모?? 제어 신호가 있는 RS-232C 포트입니다.다른 포트 (COM4) 는 분리되어 구성 도구를 연결하는 데 사용됩니다..
간단한 DIN 레일 부착 / 분리 절차, 독특한 슬라이드 & 잠금 메커니즘을 사용하여.모든 기판은 각 CPU에 하드웨어 정체성을 제공하는 고유의 이더넷 주소가 제공됩니다.주소는 TP830 기본판에 부착된 이더넷 주소 라벨에서 찾을 수 있습니다.
| 제1항 | 3BSE066485R1 (PM851AK01) |
| 해고 | 아니 |
| 높은 충절성 | 아니 |
| 시계 주파수 | 24MHz |
| 성능, 1000개의 부울 연산 | 0.46ms |
| 성능 | 0.46ms |
| 기억력 | 12 MB (800xA 5.1 FP4부터) |
| 적용 가능한 RAM | 6.253 MB (800xA 5.1 FP4부터) |
| 저장용 플래시 메모리 | 네 |
| 프로세서 타입 | MPC860 |
| 빨간색으로 시간을 전환합니다. | NA |
| 관리자당 신청자 수 | 32 |
| 신청당 프로그램 수 | 64 |
| 각 애플리케이션에 대한 다이어그램 수 | 128 |
| 컨트롤러 당 작업 수 | 32 |
| 각기 다른 사이클 시간 수 | 32 |
| 애플리케이션 프로그램별 사이클 시간 | 1ms까지 |
| 펌웨어 저장용 플래시 PROM | 2 MB |
| 전원 공급 | 24V DC (19.2-30V DC) |
| 전력 소비 +24V typ/max | 180 / 300mA |
| 전력 소모 유형 | 4.32W (최다 7.2W) |
| 불필요한 전원 공급 상태 입력 | 네 |
| 내장 백업 배터리 | 리??, 3.6V |
| 실시간 시계 안정성 | 100ppm (약 1시간/년) |
| 시계 동기화 | CNCP 프로토콜에 의한 AC 800M 컨트롤러 사이의 1 ms |
| OPC 클라이언트별로 컨트롤러의 이벤트 큐 | 최대 3000개의 이벤트 |
| OPC 서버로 AC 800M 전송 속도 | 36-86 이벤트/초, 113-143 데이터 메시지/초 |
| CEX 버스의 통신 모듈 | 1 |
| CEX 버스의 공급 전류 | 2.4 A |
| I/O 클러스터는 모듈버스 (Modulebus) 에 적색이 아닌 CPU로 표시됩니다. | 1 전기, 1 광 |
| 빨간색으로 모듈버스에 있는 I/O 클러스터 | NA |
| 모듈버스 I/O 용량 | 최대 24개의 I/O 모듈 |
| 모듈버스 스캔 속도 | 0 - 100 ms (실제 시간은 I/O 모듈 수에 따라 달라집니다) |
| 전기 모듈버스의 공급 전류 | 24V: 최대 1.0A 5V: 최대 1.5A |
| 이더넷 채널 | 1 |
| 이더넷 인터페이스 | 이더넷 (IEEE 802.3), 10 Mbit/s, RJ-45, 여성 (8극) |
| 제어 네트워크 프로토콜 | MMS (생산 메시지 서비스) 및 IAC (간 애플리케이션 통신) |
| 권장 제어 네트워크 척추 | 100 Mbit/s 스위치된 이더넷 |
| RS-232C 인터페이스 | 2 (일종 1개, 서비스 도구 1개) |
| RS-232C 인터페이스 (COM3) | RS-232C, 75-19 200 바우드, RJ-45 여성 (8-극), 광 단절되지 않고, 완전한 RTS-CTS 지원 |
| RS-232C 인터페이스 (COM4) | RS-232C, 9 600 바우드, RJ-45 여성 (8극), 광 단절, RTS-CTS 지원이 없습니다 |
| 온도, 작동 | +5 ~ +55 °C (+41 ~ +131 °F) |
| 온도, 보관 | -40 °C ~ +70 °C (-40 °F ~ +158 °F) |
| 온도 변화 | IEC/EN 61131-2에 따라 3 °C/분 |
| 고도 | IEC/EN 61131-2에 따라 2000m |
| 오염 정도 | IEC/EN 61131-2에 따른 2급 |
| 부식 보호 | G3는 ISA 71에 따라04 |
| 상대 습도 | 5~95%, 응축되지 않음 |
| 방출 소음 | < 55 dB (A) |
| 진동 | 10 < f < 50 Hz: 진폭 0.0375 mm 50 < f < 150 Hz: 0.5g 가속 5 < f < 500 Hz: 0.2g 가속 |
| 가등식 격리 전압 | 50V |
| 다이렉트릭 테스트 전압 | 500V AC |
| 보호급 | EN 60529, IEC 529에 따른 IP20 |
| 배출 및 면역력 | EN 61000-6-4, EN 61000-6-2 |
| 환경 조건 | 산업 |
| CE 표시 | 네 |
| 전기 안전 | EN 50178, IEC 61131-2, UL 508 |
| 위험 장소 | cULus 클래스 1, 구역 2, AEx nA IIC T4, ExnA IIC T4Gc X |
| 해양용품 인증서 | ABS, BV, DNV-GL, LR, RS |
| TUV 승인 | 아니 |
| RoHS 준수 | EN 50581:2012 |
| WEEE 준수 | 제1항의 규정 |
