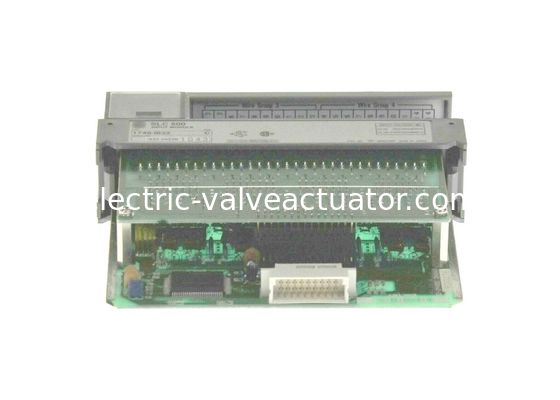

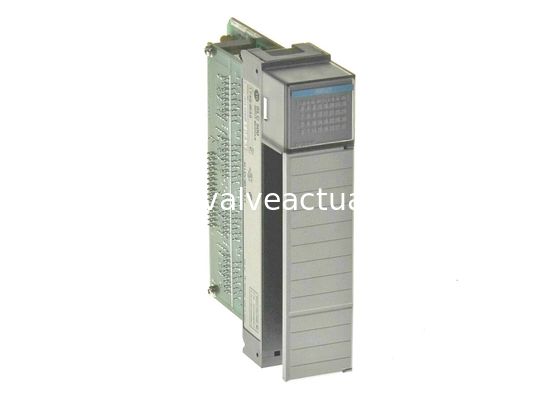

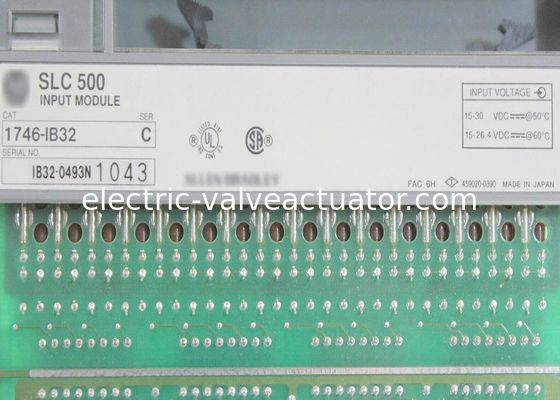

AB 1746-IB32, 24VDC 싱킹 입력 모듈, SLC 500 입력 모듈

Name: AB 1746-IB32, 24VDC 싱킹 입력 모듈, SLC 500 입력 모듈
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: 1746-IB32
Price: 210.00 USD
Availability: InStock

브랜드 이름:	AB
모델 번호:	1746-IB32
MOQ:	1
가격:	Negotiations

자세한 정보

제품 설명

자세한 정보

원래 장소:

미국

포장 세부 사항:

새로운 원본 상자

제품 설명

AB 1746-IB32, 24VDC 침몰 입력 모듈, SLC 500 입력 모듈

1746-IB32에 대한 기술 사양

제조업자	로크웰 자동화
모듈 유형	디지털 DC 입력 모듈
시리즈	SLC 500
부품 번호/카탈로그 번호	1746-IB32
브랜드	AB
입력물 수	32개의 입력
입력 전압	24VDC
작동 전압 범위	50°C에서 15~30V DC; 60°C에서 15~26.4V DC
입력 지연 시간, 켜고 끄는	3ms
채널별 전력 분산	0.20와트
전력 분산, 모듈당	6.65 와트
24 볼트 배후 전류	0mA

5 볼트 배후 전류	0.05 A
프로그래밍 소프트웨어	RSLogix 500
전압 범위	15-30 볼트 DC 싱크
입력물	32
백플레인 전류 (5 볼트 DC)	103 밀리암프
신호 지연	3 밀리초
전류가 정지되지 않은 상태	1 밀리암퍼
신청서	일반용 DC 입력
I/O 연결	1746-HT 및 1746-HCA
단계 반응	100 밀리초가 들어서고 2.5 밀리초가 빠져
충격 등급	30g

약 1746-IB32

AB 1746-IB32는 SLC 500 디스크리트 입력 모듈입니다. 이 모듈은 24VDC의 명소 전압과 15-30V DC @ 50 ° C (122 ° F) 또는 15-26.4V DC @ 60 ° C (140 ° F) 의 전압 범위에서 작동합니다.이 모듈은 일반적으로 스위치와 같은 전기 장치의 인터페이스를 위해 사용됩니다., 센서, 보조 접촉 및 기타 바이너리 또는 ON/OFF 장치. 최대 32개의 입력 신호가 이 모듈에 내장된 32개의 입력 모듈 채널을 통해 연결될 수 있습니다.

1746-IB32는 RSLogix 500 프로그래밍 소프트웨어를 사용하여 구성된 단일 슬롯 모듈입니다. 모든 SLC 500 프로세서와 사용에 적합합니다.이상적으로 SLC 500 모듈 스타일 하드웨어와그것은 제어기 또는 확장 I / O 랙 또는 SLC 500 통신 어댑터에 따라 원격 I / O 차체에 로컬 설치를 지원합니다.그것은 직접 SLC 500 컨트롤러를 위해 예약된 슬롯 1을 제외하고 1746 체스의 사용 가능한 슬롯에 설치.

1746-IB32는 최대 오프 스테이트 입력 전압 5VDC, 명목 입력 전류 5.1 mA @ 24V DC, 최대 오프 스테이트 입력 전류 1와 5VDC에서 50 mA의 백플레인 전류를 사용합니다.5mA, 신호가 ON에서 OFF 및 OFF에서 ON로 전환하는 경우 전형적인 신호 지연이 8ms입니다..

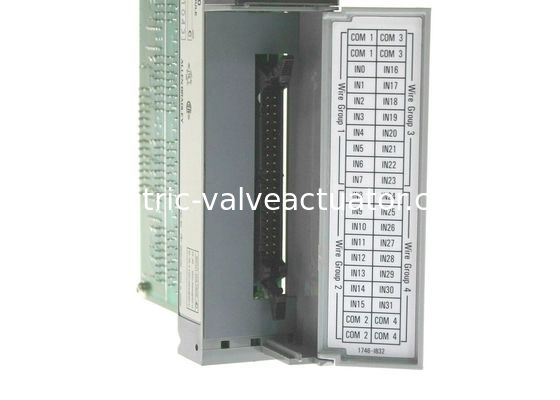

모듈을 설치할 때, 이 모듈이 전력 아래에서 제거 및 삽입 (Removal and Insertion Under Power, RIUP) 을 지원하지 않기 때문에, 차시에서 전력을 제거하도록 하십시오.그것은 RTB 같은 유형의 다른 모듈에 삽입을 허용 하는 RTB와 함께 모듈에 원격 배선 및 간소화된 유지보수를 허용하는 제거 가능한 터미널 블록과 함께 제공됩니다.

1746-IB32는 1500 볼트 AC에서 테스트 된 배그 플레인과 I / O 사이에 60 초 동안 배그 플레인과 격리되어 1500 볼트 AC 다이 일렉트릭 저항을 제공합니다.ON 상태에서 회로 전체의 최소 전압은 15입니다.0 볼트 DC 및 오프 상태에서 최대 전압 하락은 5.0 볼트 DC이며 최대 누출 전류는 1.5 mA입니다.1746-IB32 모듈은 ON 및 OFF 모드에서 입력에 걸쳐 최대 3ms의 신호 지연 시간을 가지고 있으며 전체 명소 입력 전류는 5.1 mA 24 볼트 DC 명소 전압에서. The 1746-IB32 has an operating temperature bracket between 0 and 60 degrees Celsius (32 and 140 degrees Celsius) at 5 to 95% non-condensing humidity and it has an operational vibrational withstand of 1G at 5 to 200 Hertz and a shock rating of 30G.
