| 브랜드 이름: | ABB |
| 모델 번호: | PM858K01 3BSE082895R1 |
| MOQ: | 1 |
| 가격: | Negotiations |

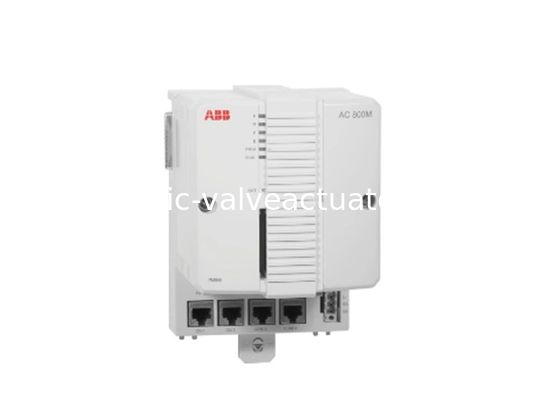

PM858K01 3BSE082895R1 디지털 I/O 모듈 24 V DC (19.2-30 V DC) 210 / 360 mA
CPU 보드에는 마이크로프로세서와 RAM 메모리, 실시간 시계, LED 표시기, INIT 푸시 버튼 및 CompactFlash 인터페이스가 포함되어 있습니다.
PM858 컨트롤러의 베이스 플레이트에는 제어 네트워크에 연결하기 위한 두 개의 RJ45 이더넷 포트(CN1, CN2)와 두 개의 RJ45 시리얼 포트(COM3, COM4)가 있습니다. 시리얼 포트 중 하나(COM3)는 모뎀 제어 신호가 있는 RS-232C 포트이고, 다른 포트(COM4)는 격리되어 구성 도구 연결에 사용됩니다. 컨트롤러는 더 높은 가용성을 위해 CPU 중복성을 지원합니다(CPU, CEX-Bus, 통신 인터페이스 및 S800 I/O).
독특한 슬라이드 & 잠금 메커니즘을 사용하여 간단한 DIN 레일 부착/분리 절차. 모든 베이스 플레이트에는 모든 CPU에 하드웨어 ID를 제공하는 고유한 이더넷 주소가 제공됩니다. 주소는 TP830 베이스 플레이트에 부착된 이더넷 주소 레이블에서 찾을 수 있습니다.
(System 800xA 6.0.2, Compact Control Builder 6.0.0-1 이상에서만 호환됩니다. 자세한 내용은 제품 업데이트를 참조하십시오.)
• 신뢰성 및 간단한 오류 진단 절차
• 단계별 확장을 허용하는 모듈성
• 인클로저 없이 IP20 클래스 보호
• 컨트롤러는 800xA 제어 빌더로 구성할 수 있습니다.
• 컨트롤러는 전체 EMC 인증을 받았습니다.
• BC810 / BC820 한 쌍을 사용한 섹션 CEX-Bus
• 최적의 통신 연결을 위한 표준 기반 하드웨어
(이더넷, PROFIBUS DP 등)
• 내장된 이중 이더넷 통신 포트
| 품목 번호 | 3BSE082895R1 (PM858K01) |
| 중복성 | 아니요 |
| 높은 무결성 | 아니요 |
| 클럭 주파수 | 33 Mhz |
| 성능, 1000 부울 연산 | 0.36 ms |
| 성능 | 0.36 ms |
| 메모리 | 16 MB |
| 응용 프로그램에 사용할 수 있는 RAM | 7.147 MB |
| 저장을 위한 플래시 메모리 | 예 |
| 프로세서 유형 | MPC866 |
| 적색 구성에서 전환 시간 | 최대 10ms |
| 컨트롤러당 응용 프로그램 수 | 32 |
| 응용 프로그램당 프로그램 수 | 64 |
| 응용 프로그램당 다이어그램 수 | 128 |
| 컨트롤러당 작업 수 | 32 |
| 다른 주기 시간 수 | 32 |
| 응용 프로그램 프로그램당 주기 시간 | 최대 1ms |
| 펌웨어 저장을 위한 플래시 PROM | 4 MB |
| 전원 공급 장치 | 24 V DC (19.2-30 V DC) |
| 전력 소비 +24 V typ/max | 210 / 360 mA |
| 전력 손실 typ. | 5.1 W (최대 8.6 W) |
| 중복 전원 공급 장치 상태 입력 | 예 |
| 내장 백업 배터리 | 리튬, 3.6 V |
| 실시간 시계 안정성 | 100 ppm(약 1시간/년) |
| 시계 동기화 | CNCP 프로토콜에 의해 AC 800M 컨트롤러 간 1ms |
| OPC 클라이언트당 컨트롤러의 이벤트 큐 | 최대 3000개 이벤트 |
| OPC 서버로의 AC 800M 전송 속도 | 36-86 이벤트/초, 113-143 데이터 메시지/초 |
| CEX 버스의 통신 모듈 | 12 |
| CEX 버스의 공급 전류 | 최대 2.4 A |
| 비중복 CPU가 있는 Modulebus의 I/O 클러스터 | 1 전기 + 7 광학 |
| 중복 CPU가 있는 Modulebus의 I/O 클러스터 | 7 광학 |
| Modulebus의 I/O 용량 | 최대 96(단일 PM866) 또는 84(중복 PM866) I/O 모듈 |
| Modulebus 스캔 속도 | 0 - 100ms(실제 시간은 I/O 모듈 수에 따라 다름) |
| 전기 Modulebus의 공급 전류 | 24 V: 최대 1.0 A5 V: 최대 1.5 A |
| 이더넷 채널 | 2 |
| 이더넷 인터페이스 | 이더넷(IEEE 802.3), 10Mbit/s, RJ-45, 암(8핀) |
| 제어 네트워크 프로토콜 | MMS(제조 메시지 서비스) 및 IAC(응용 프로그램 간 통신) |
| 권장 제어 네트워크 백본 | 100Mbit/s 스위치 이더넷 |
| RS-232C 인터페이스 | 2(1개 일반, 1개 서비스 도구용) |
| RS-232C 인터페이스(COM3)(비중복만) | RS-232C, 75-19 200 보드, RJ-45 암(8핀), 비광학 절연, 전체 RTS-CTS 지원 |
| RS-232C 인터페이스(COM4)(비중복만) | RS-232C, 9 600 보드, RJ-45 암(8핀), 광학 절연, RTS-CTS 미지원 |
| 온도, 작동 | +5 ~ +55 °C (+41 ~ +131 °F) |
| 온도, 보관 | -40 ~ +70 °C (-40 ~ +158 °F) |
| 온도 변화 | IEC/EN 61131-2에 따라 3 °C/분 |
| 고도 | IEC/EN 61131-2에 따라 2000m |
| 오염 정도 | IEC/EN 61131-2에 따라 2도 |
| 부식 방지 | ISA 71.04에 따라 G3 준수 |
| 상대 습도 | 5 ~ 95%, 비응축 |
| 방출 소음 | < 55dB(A) |
| 진동 | 10< f< 50Hz: 0.0375mm 진폭, 50< f< 150Hz: 0.5g 가속, 5< f< 500Hz: 0.2g 가속 |
| 정격 절연 전압 | 500 V a.c. |
| 유전체 시험 전압 | 50 V |
| 보호 등급 | EN 60529, IEC 529에 따른 IP20 |
| 방출 및 내성 | EN 61000-6-4, EN 61000-6-2 |
| 환경 조건 | 산업 |
| CE 마킹 | 예 |
| 전기 안전 | EN 50178, IEC 61131-2, UL 508 |
| 위험한 위치 | cULus Class 1, Zone 2, AEx nA IIC T4, ExnA IIC T4Gc X |
| 해양 인증서 | DNV-GL |
| TUV 승인 | 아니요 |
| RoHS 규정 준수 | EN 50581:2012 |
| WEEE 규정 준수 | DIRECTIVE/2012/19/EU |
