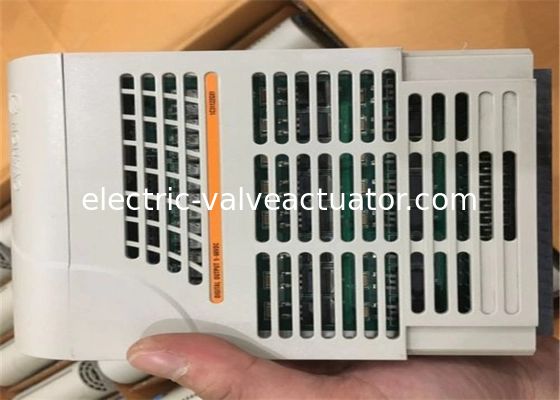

| 브랜드 이름: | Westinghouse |
| 모델 번호: | 1C31122G01 |
| MOQ: | 1 |
| 가격: | Negotiations |
Ovation 컨트롤러는 Ovation I/O의 독립적으로 구동되는 최대 16개의 브랜치를 직접 지원할 수 있다. 로컬 I/O의 경우, 모든 모듈은 서로 옆에 배치된 최대 4개의 표준 캐비닛에 위치한다.모든 필드 배선이 이 캐비닛으로 이어집니다..
| 오바션 로컬 I/O 사양 | |
|---|---|
| 컨트롤러당 최대 분기 | 16개 지점 |
| 분기별로 최대 I/O 모듈 | 8 모듈 |
| 컨트롤러당 최대 I/O 모듈 | 128 모듈 |
| 최대 로컬 I/O 버스 길이 | 20m (60ft) |
불필요한 Ovation I/O 모듈은 표준 Ovation I/O 모듈과 동일한 방식으로 설치되지만 인접한 지점에서 부두로 연결됩니다.
모듈 쌍은 개인성 모듈 상호 연결을 통해 건강, 상태 및 I/O 정보를 교환합니다.이 접근 방식은 사용자가 필드 종결을 1차 I/O 기반의 단일 단말 블록으로 배선하여 I/O 과잉을 활용할 수 있습니다., 특별한 제어 전략 구성이 필요하지 않습니다.
리던스는 I/O 구성 시간에 적용되며, 정상적인 작동 중에 Ovation 시스템은 자동으로 두 모듈의 I/O 채널을 읽고 비교하고 어떤 값을 사용할지 결정합니다.오류가 감지되면 시스템은 자동으로 백업 모듈로 전환하여 프로세스 입력 또는 출력 신뢰성 및 가용성을 높입니다..
전체 세부 사항은 Ovation Redundant I/O Overview 데이터 시트를 참조하십시오.
| 사양 | 가치 |
|---|---|
| 최대 원격 노드 | 8개의 노드 |
| 매 노드당 최대 I/O 모듈 | 64개 (8개 부문마다 8개의 모듈이 있는 8개의 부문) |
| 컨트롤러당 최대 I/O 모듈 | 512 모듈 |
| 원격 I/O 버스 구성 | 10 BASE-FL 이더넷 물리적 계층, 독점 프로토콜 |
| 원격 I/O 사이클 시간 | <100 마이크로초 (반기 없이) |
| 표준 원격 통신 매체 | 광섬유 |
| 850nm 광섬유 매체에 대한 최대 케이블 길이 | 4km. 6km의 거리를 반복기로 달성 할 수 있습니다 (최다 2개의 반복기로) |
