| 브랜드 이름: | ABB |
| 모델 번호: | AI825 |
| MOQ: | 1 |
| 가격: | Negotiations |

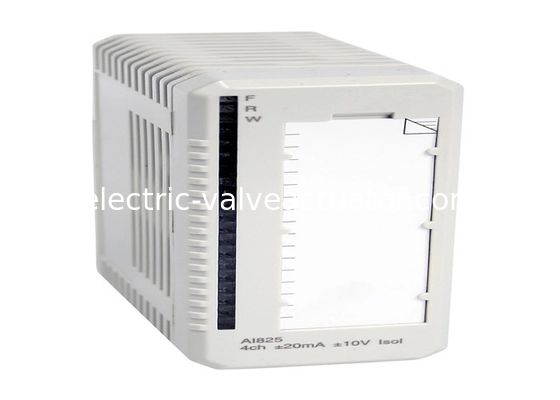

AI825 아날로그 입력 모듈은 4개의 개별적으로 갈바닉 분리된 양극 전류/전압 입력을 가지고 있다. 각 채널은 전압 또는 전류 입력이 될 수 있다.
모듈은 최대 6.3V까지 견딜 수 있는 DC 입력과 최대 +30V DC까지 견딜 수 있는 초전압 보호 전류 입력 장치가 있습니다. 전류는 PTC 저항에 의해 제한됩니다.
입력 스테이지에 전력은 모듈 버스의 24 V에서 변환됩니다.
| 종류 | 아날로그 입력 |
| 신호 사양 | -20..+20mA, 0(4)..20mA, -10..+10V, 0(2)..10V |
| 제1항 | 3BSE036456R1 |
| 채널 수 | 4 |
| HART | 아니 |
| 국영기업 | 아니 |
| 해고 | 아니 |
| 높은 무결성 | 아니 |
| 본질적 안전성 | 아니 |
| 기계학 | S800 |
| 결의 | 14비트 플러스 표시 |
| 입력 임페던스 | 10 MΩ (출력 전압) 50 Ω (출력 전류) |
| 격리 | 개별적으로 고립, 채널에서 채널 및 회로 공통 |
| 범위를 넘거나 그 아래 | ± 15% |
| 오류 | 최대 0.1% |
| 온도 변동 | 최대 47ppm/°C (0..10V), 최대 34ppm/°C (±10V), 최대 78ppm/°C (0..20mA), 최대 57ppm/°C (±20mA) |
| 입력 필터 (올림 시간 0-90%) | 115 ms (출력전압), 130 ms (출력전류) |
| 업데이트 사이클 시간 | < 10ms |
| 최대 필드 케이블 길이가 | 600미터 (656야드) |
| CMRR, 50Hz, 60Hz | 120 dB |
| NMRR, 50Hz, 60Hz | 50 Hz에서 > 40 dB, 60 Hz에서 > 55 dB |
| 가명 절단 전압 | 250V |
| 다이렉트릭 테스트 전압 | 1900 V DC ch-ch, 3250 V DC ch-ground/system |
| 전력 소모 | 2.5W, 최대 3.2W |
| 전류 소비 +5V 모듈버스 | 보통 70mA, 최대 100mA |
| 전류 소비 +24V 모듈버스 | 90mA, 최대 110mA |
| 전류 소비 +24V 외부 | 0 |
| 전면 LED | F (ault), R (un), W (earning) |
| 감독 | 내부 전원 공급 |
| 감독 상태 표시 | 모듈 오류, 모듈 경고, 채널 오류 |
| CE 표시 | 네 |
| 전기 안전 | IEC 61131-2, UL 508 |
| 위험 한 장소 | - |
| 해양 인증 | - |
| 보호 등급 | IEC 60529에 따른 IP20 |
| 부식성 대기 ISA-S7104 | G3 |
| 기후 운용 조건 | 0 ~ +55 °C (저장 -25 ~ +70 °C), RH=5 ~ 95% 응축이 없습니다, IEC/EN 61131-2 |
| 오염 정도 | 레벨 2, IEC 60664-1 |
| 기계 작동 조건 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| 초전압 범주 | IEC/EN 60664-1, EN 50178 |
| 장비 클래스 | IEC 61140에 따른 I 클래스 (지질 보호) |
| 최대 주변 온도 | 55 °C (131 °F), 컴팩트 MTU 40 °C (104 °F) 에 수직 장착을 위해 |
| RoHS 준수 | EN 50581:2012 |
| WEEE 준수 | 제1항의 규정 |
