| 브랜드 이름: | ABB |
| 모델 번호: | DI814 |
| MOQ: | 1 |
| 가격: | Negotiations |
| 속성 | 값 |
|---|---|
| 정격 절연 전압 | 50V |
| 유전체 내전압 | 500VAC |
| +5 V 모듈버스 전류 소비 | 70mA |
| 전력 손실 | 1.6W |

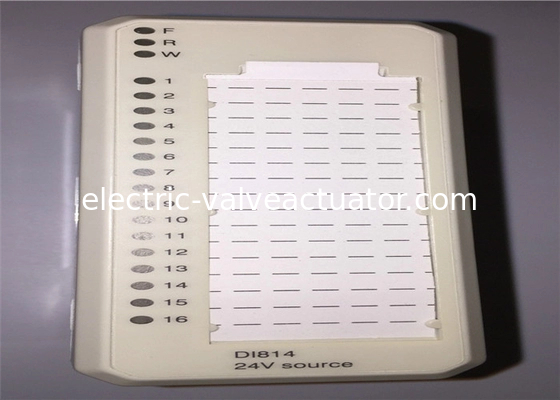

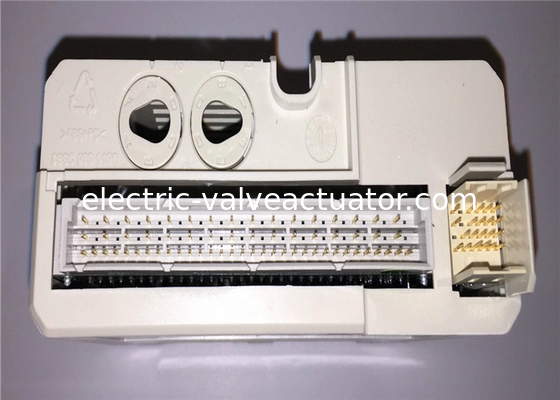

ABB DI814 3BUR001454R1 디지털 입력 모듈은 18~30V DC의 입력 전압 범위와 24V에서 6mA의 입력 전류 소스를 특징으로 합니다. 입력은 각 그룹에 8개의 채널과 1개의 전압 감시 입력을 가진 두 개의 개별적으로 절연된 그룹으로 나뉩니다.
각 입력 채널에는 전류 제한 구성 요소, EMC 보호 구성 요소, 입력 상태 표시 LED 및 광학 절연 장벽이 포함되어 있습니다. 프로세스 전압 감시 입력은 전압이 사라질 경우 채널 오류 신호를 제공합니다. 오류 신호는 ModuleBus를 통해 읽을 수 있습니다.
| CE 마크 | 예 |
| 전기 안전 | IEC 61131-2, UL 508 |
| 위험 지역 | C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2 |
| 선박 인증 | ABS, BV, DNV-GL, LR, RS, CCS |
| 보호 등급 | IEC60529에 따른 IP20 |
| 부식성 대기 ISA-S71.04 | G3 |
| 기후 작동 조건 | 0 ~ +55 °C(보관 -40 ~ +70 °C), RH=5 ~ 95 % 비응축, IEC/EN 61131-2 |
| 오염 정도 | 등급 2, IEC 60664-1 |
| 기계 작동 조건 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 및 EN 61000-6-2 |
| 과전압 범주 | IEC/EN 60664-1, EN 50178 |
| 장비 클래스 | IEC 61140에 따른 클래스 I; (접지 보호) |
| 최대 주변 온도 | 55 °C(131 °F), 컴팩트 MTU 40 °C(104 °F)에 수직 장착 |
| RoHS 준수 | EN 50581:2012 |
| WEEE 준수 | DIRECTIVE/2012/19/EU |
| 유형 | 디지털 입력 |
| 신호 사양 | 24 V d.c. |
| 품목 번호 | 3BUR001454R1 |
| 채널 수 | 16 |
| 신호 유형 | 전류 소싱 |
| HART | 아니요 |
| SOE | 아니요 |
| 중복성 | 아니요 |
| 고 무결성 | 아니요 |
| 본질 안전 | 아니요 |
| 역학 | S800 |
| 입력 전압 범위, "0" | -30..5 V |
| 입력 전압 범위, "1" | 15..30 V |
| 입력 임피던스 | 3.5 kΩ |
| 절연 | 접지로부터 그룹별 절연, 8개 채널의 2개 그룹 |
| 필터 시간(디지털, 선택 가능) | 2, 4, 8, 16ms |
| 전류 제한 | 센서 전원은 MTU에 의해 전류 제한될 수 있습니다. |
| 최대 필드 케이블 길이 | 600미터(656야드) |
| 정격 절연 전압 | 50 V |
| 유전체 내전압 | 500 V a.c. |
| 전력 손실 | 일반 1.8 W |
| +5 V 모듈버스 전류 소비 | 50 mA |
| +24 V 모듈버스 전류 소비 | 0 |
| +24 V 외부 전류 소비 | 0 |
