| 브랜드 이름: | ABB |
| 모델 번호: | DI803 |
| MOQ: | 1 |
| 가격: | Negotiations |
| 정격 절연 전압 | 50V |
| 유전체 내전압 | 500VAC |
| 전류 소비 +5 V 모듈버스 | 70mA |
| 전력 손실 | 1.6W |

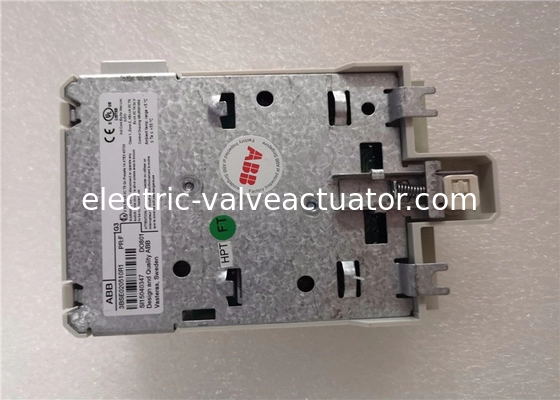

DI803은 S800 I/O용 8채널 230 V a.c./d.c. 디지털 입력 모듈입니다. 이 모듈에는 8개의 디지털 입력이 있습니다. a.c. 입력 전압 범위는 164 - 264 볼트이고 입력 전류는 230 V a.c.에서 7.6 mA입니다. d.c. 입력 범위는 175 - 275 V이고 입력 전류는 220 V에서 1.6 mA입니다. 입력은 개별적으로 절연됩니다. 각 입력 채널은 전류 제한 구성 요소, EMC 보호 구성 요소, 입력 상태 표시 LED 및 광학 절연 장벽으로 구성됩니다.
| 유형 | 디지털 입력 |
| 신호 사양 | 230 V a.c., 220 V d.c. |
| 품목 번호 | 3BSE022362R1 |
| 채널 수 | 8 |
| 신호 유형 | 전류 싱크 |
| HART | 아니요 |
| SOE | 아니요 |
| 중복성 | 아니요 |
| 고 무결성 | 아니요 |
| 본질 안전 | 아니요 |
| 기계 | S800L |
| 입력 전압 범위, "0" | 0..50 V a.c., 0..40 V d.c. |
| 입력 전압 범위, "1" | 164..264 V a.c., 175..275 V d.c. |
| 입력 임피던스 | 30 kΩ (a.c.) 134 kΩ (d.c.) |
| 절연 | 개별적으로 절연된 채널 |
| 필터 시간 (디지털, 선택 가능) | 2, 4, 8, 16 ms |
| 입력 주파수 범위 | 47..63 Hz |
| 아날로그 필터 켜짐/꺼짐 지연 | 5 / 28 ms |
| 최대 필드 케이블 길이 | a.c.의 경우 200미터(219야드) 100 pF/m, d.c.의 경우 600미터 |
| 정격 절연 전압 | 250 V |
| 유전체 내전압 | 2000 V a.c. |
| 전력 손실 | 일반 2.8 W |
| 전류 소비 +5 V 모듈버스 | 50 mA |
| 전류 소비 +24 V 모듈버스 | 0 |
| 전류 소비 +24 V 외부 | 0 |
| 지원되는 전선 크기 | 단선: 0.05-2.5 mm2, 30-12 AWG 연선: 0.05-1.5 mm2, 30-12 AWG 권장 토크: 0.5-0.6 Nm 스트리핑 길이 6-7.5mm, 0.24-0.30인치 |
| CE 마크 | 예 |
| 전기 안전 | IEC 61131-2, UL 508 |
| 위험 지역 | - |
| 선급 인증 | ABS, BV, DNV-GL, LR, RS, CCS |
| 보호 등급 | IEC60529에 따른 IP20 |
| 부식성 분위기 ISA-S71.04 | G3 |
| 기후 작동 조건 | 0 ~ +55 °C (보관 -40 ~ +70 °C), RH=5 ~ 95 % 비응축, IEC/EN 61131-2 |
| 오염 정도 | 등급 2, IEC 60664-1 |
| 기계 작동 조건 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 및 EN 61000-6-2 |
| 과전압 범주 | IEC 61140에 따른 클래스 I; (접지 보호) |
| 장비 클래스 | IEC 61140에 따른 클래스 I; (접지 보호) |
| 최대 주변 온도 | 55 °C (131 °F), 수직 장착의 경우 40 °C (104 °F) |
| RoHS 준수 | EN 50581:2012 |
| WEEE 준수 | DIRECTIVE/2012/19/EU |
