| 브랜드 이름: | AB |
| 모델 번호: | 1747-AIC |
| MOQ: | 1 |
| 가격: | Negotiations |
| 속성 | 값 |
|---|---|
| 유형 | 절연 링크 커플러 |
| 전류 부하 (24V DC) | 0.085 암페어 |

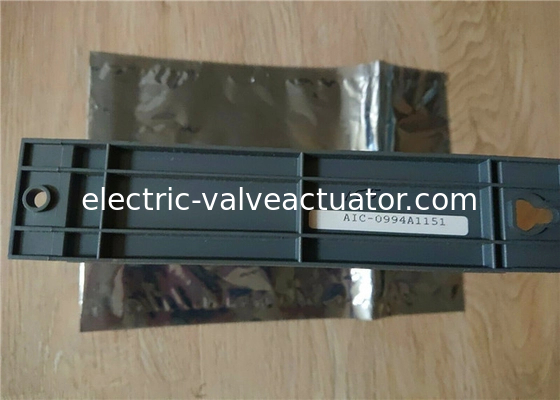

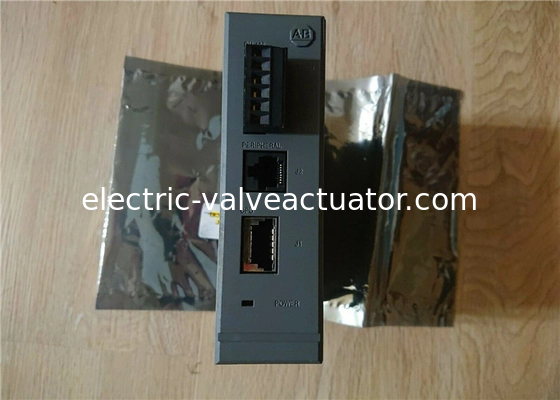

AB 1747-AIC는 SLC 500 절연 링크 커플러입니다. 이 절연 링크 커플러는 차폐 연선 통신 인터페이스를 가지고 있으며 0.085 암페어의 전류 부하(24V DC)를 갖습니다.
AB 1747-AIC 드라이브는 AB PLC SLC 500 시리즈의 절연 링크 커플러입니다. 패널 장착형 커플러는 NEMA 표준 ICS 2-230, IEC1000-4-2, EN50081-2 Class A 및 IEC1000-4-3 규정 및 표준을 준수합니다. 또한 이 장치는 CSA 인증을 받았습니다.
커플러의 치수는 1.5 x 6.8 x 6.5 인치이며 터미널을 사용합니다. 이 절연 링크 커플러의 전류 부하는 24V DC에서 0.085 암페어입니다. 또한 AB 1747-AIC 드라이브는 차폐 연선 통신 인터페이스를 갖춘 고급 인터페이스 변환기를 제공합니다. 이 인터페이스는 SLC 5/02, SLC 5/01 및 SLC 5/03 프로세서와 DH-485 링크와 같은 SLC 500 제품군의 여러 네트워크 장치 간의 통신을 지원합니다.
DH-485 링크를 사용하여 2개 이상의 SLC500 프로세서를 연결하려면 1747-AIC 드라이브에 1개의 절연 커플러가 필요합니다. 또한 컴퓨터 또는 DTAM이 20피트 또는 6.09미터 이상 떨어진 거리에 연결된 경우 링크의 각 끝에 1개의 링크 커플러를 연결해야 합니다.

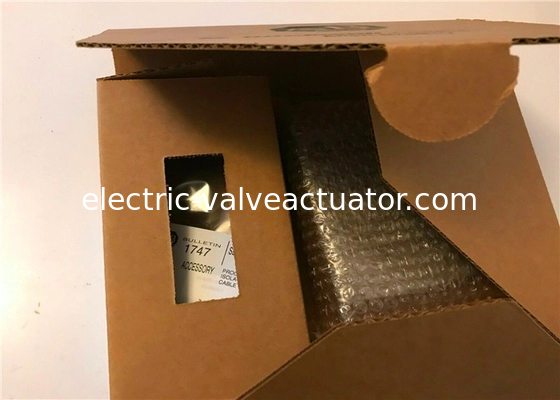

프로세서에 연결하려면 AB 1747-C11 케이블이 커플러와 함께 제공됩니다. DH-485 통신 케이블에 연결하기 위해 커플러는 6 포지션 탈착식 터미널 블록을 제공합니다. 통신 케이블의 길이는 1219미터 또는 4000피트입니다. 1747-AIC의 백플레인 전류는 5볼트에서 0mA이고 24볼트에서 85mA입니다.
열 발산은 각각 최소 2W 및 최대 2W이며 1747-AIC 드라이브의 상대 습도 범위는 결로 없이 5~95%입니다. 절연 커플러는 5~2000Hz 작동 진동에서 1G 작동 진동과 5~2000Hz에서 2.5G 비작동 진동을 제공합니다. 24V DC 전원의 경우 커플러는 20.4~28.8V DC가 필요합니다.
