| 브랜드 이름: | AB |
| 모델 번호: | 1747-ASB |
| MOQ: | 1 |
| 가격: | Negotiations |

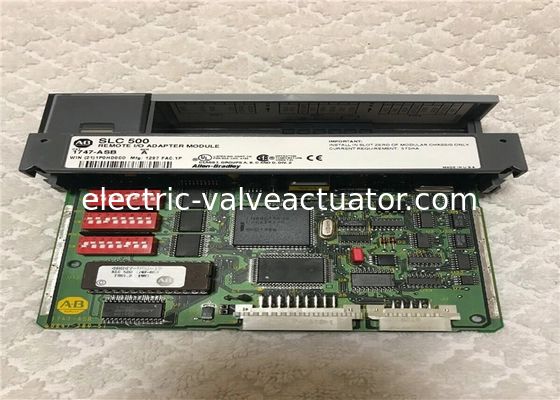

AB 1747-ASB는 SLC 500 I/O 어댑터 모듈입니다. 이 I/O 어댑터 모듈은 범용 원격 I/O 어댑터 통신 포트를 가지고 있으며 통신 속도는 57.6, 115 또는 230킬로비트/초입니다.
AB 1747-ASB는 SLC 500 시스템의 일부인 원격 I/O 어댑터 모듈입니다. SLC 또는 PLC 스캐너와 원격 I/O를 통해 다양한 1746 I/O 모듈 간의 통신 링크를 설정합니다. 원격 I/O 링크는 하나의 마스터 장치, 즉 SLC 또는 PLC 스캐너와 하나 이상의 슬레이브 장치(어댑터)로 구성됩니다.
SLC 또는 PLC 이미지 테이블은 섀시에서 직접 I/O 모듈 이미지 매핑을 가져옵니다. 이미지 매핑의 경우 개별 전송과 블록 전송을 모두 지원합니다. 1747-ASB는 효율적인 이미지 활용을 통해 1/2 슬롯, 1 슬롯 및 2 슬롯 주소 지정을 지원합니다. SLC 500 프로세서가 있는 섀시에 설치되며 섀시에서 I/O를 스캔합니다.
1747-ASB 모듈은 5V에서 375mA, 24V에서 0mA의 백플레인 전류를 갖습니다. 최소 및 최대 열 발산은 1.875W입니다. 최대 3040미터 거리에서 I/O 데이터를 통신할 수 있으며 57.6K, 115.2K 및 230.4K 보드 속도를 지원합니다. 최대 32개의 논리 그룹에 대한 사용자 선택 이미지 크기를 허용하며 최대 30개의 섀시 슬롯을 제어합니다.
1747-ASB는 또한 최대 32개의 어댑터에 대한 비휘발성 메모리 및 확장 노드 기능을 제공합니다. 배선의 경우 Belden 9463 또는 유사한 범주 케이블을 사용해야 하며 사용자 프로그래밍이 필요하지 않습니다. 원격 I/O 링크와 프로세서 간의 연결을 위해 6핀 Phoenix 커넥터를 사용합니다.

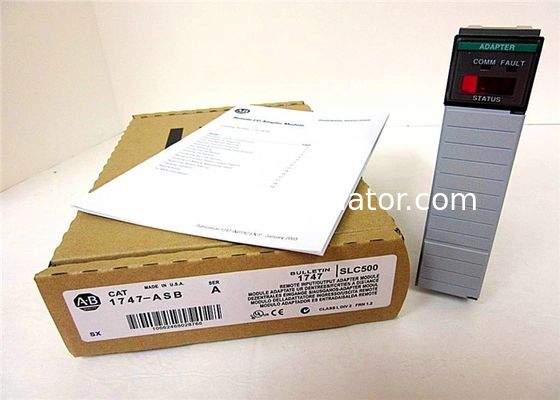

1747-ASB 모듈은 기본 모듈, 저항 모듈, 고속 카운터 모듈 등과 같은 모든 SLC 501 I/O 모듈을 지원합니다. 문제 해결 및 작동을 위해 작동 상태 및 오류를 표시하는 향상된 기능을 갖춘 세 개의 7 세그먼트 디스플레이가 있습니다. 1747-ASB는 산업 환경에서 사용하도록 설계되었으며 NEMA 표준 노이즈 내성을 제공합니다.
