| 브랜드 이름: | ABB |
| 모델 번호: | TU841 3BSE020848R11 |
| MOQ: | 1 |
| 가격: | Negotiations |

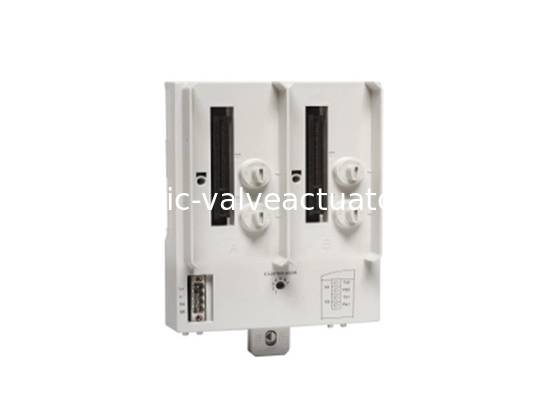

TU841은 비비용 I/O와 함께 사용할 수 있는 광학 모듈버스 모?? TB840/TB840A의冗余 구성을 위한 모듈 종료 단위 (MTU) 이다.
MTU는 전원 공급 장치, 단일 전기 모듈 버스, 두 개의 TB840/TB840A 및 클러스터 주소 (1 ~ 7) 설정을 위한 회전 스위치를 갖춘 수동 단위입니다.
각 위치에 두 개의 기계 키를 사용하여 올바른 유형의 모듈에 대한 MTU를 구성합니다. 각 키에는 총 36 개의 다른 구성이 있습니다.구성은 스크루드라이버로 변경할 수 있습니다.
종료 단위 TU840은 TB840/TB840A를 불필요한 I/O로 연결합니다. 종료 단위 TU841은 TB840/TB840A를 불필요한 I/O로 연결합니다.
| 조약 | ABB의 모듈버스 |
| 제1항 | 3BSE020848R11 |
| 주인 또는 노예 | 적용되지 않습니다 |
| 라인 리던스 | 네 |
| 뜨거운 교환 | 아니 |
| 종류 | 부하 TB840/TB840A, 단일 I/O, 단일 전원 |
| 전력 입력 | 24V DC (19.2~30V) |
| 장착 | 수직 또는 수평 |
| 24V 소비 타입 | 제1호 |
| 모듈버스 전류 분포 | 최대 5V 1.5A 24V 1.5A |
| 기계식 키 | 36가지 다른 조합 |
| 용납 가능한 와이어 크기 | 고체: 0.2 ~ 2.5 mm2 밧줄: 0.2 ~ 2.5mm2, 24 ~ 12 AWG 권장 토크: 0.5 Nm |
| 가명 절단 전압 | 50V |
| 변증법 테스트 전압 | 500V AC |
| 전력 소모 | 20.0W |
| 온도, 작동 | 55°C (131°F) 수평 설치 40°C (104°F) 수직 설치 |
| 온도, 보관 | -25°C (-13°F) ~ +70°C (158°F) |
| 장비 클래스 | IEC 60536에 따른 클래스 1 (지질 보호) |
| 침입 보호 | IEC 60529에 따른 IP20 |
| CE 표시 | 네 |
| 전기 안전 | cULus |
| 위험 장소 | cULus 위험 위치 1급, 2 구역, ATEX 2 구역 |
| 해양용품 인증서 | ABS, BV, DNV-GL, LR, RS, CCS |
| RoHS 준수 | EN 50581:2012 |
| WEEE 준수 | 제1항의 규정 |
| 높이 | 186mm (7.32 in.) 로치 포함 |
| 너비 | 124mm (4.88 in.) |
| 깊이 | 47mm (1.85 in.) |
| 무게 (기반을 포함) | 00.45kg (0.99파운드) |
