| 브랜드 이름: | GE |
| 모델 번호: | IC697CHS790 |
| MOQ: | 1 |
| 가격: | Negotiations |

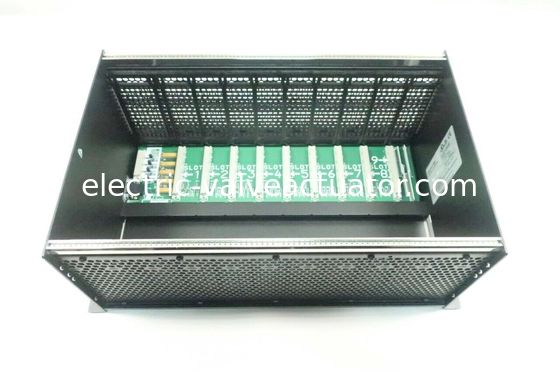

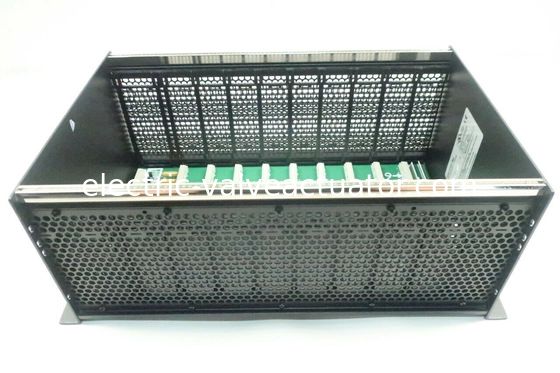

IC697CHS790은 CPU 및 I/O 구성에 사용되는 IC697 프로그래밍 컨트롤러에 대한 9 슬롯 후부 마운트입니다.가장 왼쪽 모듈 위치에 위치한 표준 9 슬롯 래크에 대한 하나의 전원 공급 장치가 있습니다.IC697CHS790 랙은 팬이 일반적으로 필요하지 않은 10 인치 깊이의 장에 장착됩니다. 랙의 크기는 11.15 "H x 19" W x 7.5 "D이며 컨트롤러 슬롯 너비는 1입니다.6 "W 및 2에서 공급 슬롯의 너비.4" W. 각 래크는 IC697 PLC를 위해 만들어진 래크 타입 I/O를 위한 슬롯 감지 기능을 제공합니다. I/O 모듈에 스위치나 점퍼가 필요하지 않습니다.
IC697CHS790 랙의 장착은 시스템 모듈의 적절한 냉각을 허용하기에 충분한 공간을 필요로합니다.장착에 대한 요구 사항은 응용 프로그램 및 주문 된 적절한 래크에 따라 결정되어야합니다.장착 플랜지는 편리하게 랙의 측면 패널에 공장 설치됩니다.
IC697 I/O 모듈은 다른 모듈 유형으로 모형의 의도하지 않은 교체를 피하기 위해 키를 사용하여 서로 잠금됩니다.각 모듈은 랙의 중앙 레일에 기계적으로 켜는 키를 포함, 모듈이 제거 될 때까지 유지됩니다. 모듈이 올바른 유형이 아니라면 해당 래크 슬롯에 삽입할 수 없습니다.시스템 내에 여러 개의 래크가 있을 때 0-7까지의 래크 번호를 부여해야 합니다.; CPU 래크는 항상 래크 0입니다. 각 래크의 숫자는 래크의 뒷판에 있는 네 개의 점퍼에서 PLC에 의해 결정됩니다. 뒷판 위치는 전원 공급 장치 뒤에 바로 있습니다.그리고 점퍼들은 뒷면에 있습니다..
