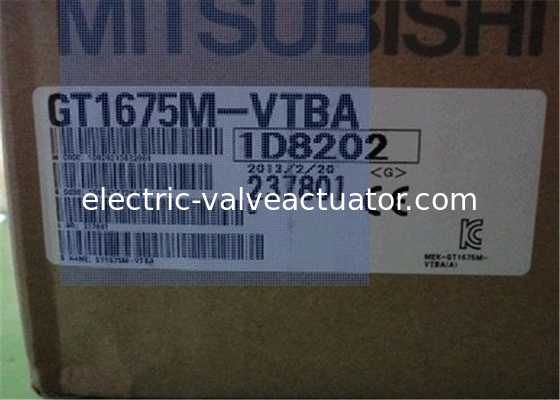

Mitsubishi GT1675M-VTBA 휴먼 머신 인터페이스 시리즈 GOT1000 10.4인치

미쓰비시 GT1675M-VTBA 인간 기계 인터페이스 시리즈 GOT1000 10.4 인치

• 제조사: 미쓰비시 일렉트릭

• GT1675M-VTBA

• 카테고리: GOT 기관

• 시리즈: GOT1000

• 분류: 크기: 8~15인치

• 제품 번호 : GT1675M-VTBA

• 모델 이름: GT16

• 적용 가능한 표준: UL / cUL, CE (EMC), CE (LVD), KC, ABS, BV, DNV, LR, NK, RINA, GL

• 디스플레이 타입: TFT 컬러 LCD (고등 밝기, 넓은 시각 각도)

• 화면 크기: 10.4인치

• 해상도: VGA: 640 × 480 [점]

• 디스플레이 크기: 211 (W) × 158 (H) [mm]

• 표시 문자 수: 16 점 표준 글꼴 당시: 40 문자 × 30 줄 (전용 크기)
  당시의 12점 표준 글꼴: 53자 × 40선 (전체 크기)

• 표시 색상: 65536 색상

• 시야 각: 위, 아래, 왼쪽 및 오른쪽 각 88도

• 콘트라스트 조정: -

• LCD 단순 밝기: 450 [Cd / M 2 ]

• 밝기 조정: 8 레벨의 조정

• 수명: 약 43,000시간 (실내 온도 25°C)

• 최대 화면 번호를 등록 할 수 있습니다: 4096 화면

• 백라이트 기능: 냉방 카토드 튜브 (교환 가능) 백라이트 번아웃 감지 기능, 백라이트 오프 / 화면 절약 시간 설정 허용

• 수명: 약 5만 시간 이상 (환경 온도에서 사용하는 시간은 25°C의 디스플레이 밝기의 50%)

• 색상: 흰색

• 터치 패널 방법: 아날로그 저항 필름 유형



• 터치 키 수: -

• 키 크기: 최소 2 × 2 [점] (키당)

• 동시 압축점: 동시 압축되지 않습니다 (한 점만 만질 수 있습니다)

• 수명: 100만 번 이상 (운동 0.98 [N] 이하)

• 인간 센서 탐지 거리: 아무것도 없습니다

• 탐지 범위: 아무 것도 없습니다.

• 탐지 지연 시간: 없음

• 메모리 플래시 메모리 용량: 내장 플래시 메모리 15M 바이트



• 수명 (번을 적어) 100000번

• 사용: 저장용 프로젝트 데이터, OS 저장용

• SRAM 용량:

• 사용: -

• EEPROM 용량:

• 사용: -

• 배터리 유형: GT15-BAT형 리?? 배터리

• 백업: 시계 데이터, 데이터에 대한 유지보수 시간 알림, 시스템 로그 데이터

• 수명: 약 5년 (환경 온도: 25°C)

• 내장 인터페이스 버스: -



• RS-422/485 (통합): RS-422/485 1ch, 전송 속도: 115200/57600/38400/19200/9600 / 4800bps, 커넥터 모양: 14-핀 (여성), 응용 프로그램: 통신을 위한 연결 장비

• RS-422/232 (통합)

• RS-422:

• RS-232: RS-232 1ch, 전송 속도: 115200/57600/38400/19200/9600 / 4800bps, 커넥터 모양: D-sub 9-pin (남자), 응용 프로그램: 통신에 대한 연결 장비,PC 연결 (프로젝트 데이터 업로드 / 다운로드), OS 설치, FA 투명 기능)

• 이더넷: 데이터 전송 방법: 100BASE-TX, 10BASE-T 1ch, 커넥터 형태: RJ-45 (모듈 조크), 사용: 통신을 위한 연결 장비, 게이트웨이 기능,PC 연결 (프로젝트 데이터 업로드 / 다운로드), OS 설치, MES 인터페이스 기능)

• RGB: -

• 프린터:

• USB (장치) : USB (Full Speed??12Mbps) 장치 1ch, 커넥터 형태: TYPE Mini-B 응용 프로그램: PC 연결 (프로젝트 데이터 업로드 / 다운로드, OS 설치, FA 투명 기능)

• USB (host) : USB (Full Speed?? 12Mbps) 호스트 1ch, 커넥터 모양: TYPE-A, 응용 프로그램: 데이터 전송, 저장

• CF 카드: 컴팩트 플래시 슬롯 1ch, 커넥터 모양: TYPEI, 응용 프로그램: 데이터 전송, 데이터 저장, 시작을위한 OT

• PC 카드 슬롯: -

• 선택 기능 보드: 1ch에 대한 MES 인터페이스 기능

• 메모리 카드: -

• 확장 단위: 통신 단위 / 옵션 단위 장착 2ch

• 스위치 스위치 1

• 스위치 2

• 버저 출력: 단일 음향 (음파 길이를 조절)

• 보호 구조: 전면: IP67F (JEM1030), 보드 내부: IP2X (JEM1030)

• 외형: 303 (W) × 214 (H) × 49 (D) [mm]

• 패널 절단 크기: 289 (W) × 200 ((H) [mm]

• 질량 (착착 받침대를 제외한): 2.1 [kg]

• 환경 온도 표시: 0 ~ 50 °C

• 디스플레이 유닛을 제외한: 0 ~ 55 °C

• 저장 온도: -20 °C ~ 60 °C

• 실내 온도: 10 ~ 90% RH, 응축되지 않습니다.

• 저장 환경 습도: 10 ~ 90% RH, 응축되지 않습니다.

• 진동 저항 준수: JIS B 3502, IEC 61131-2에 따라

• 간헐적인 진동이 있다면:반 진폭 3.5mm, 스카이프의 숫자를 X, Y, Z 각 방향으로 10 번
  가속도 9.8M / S 2, 수 X, Y, Z 각 방향으로 10 번 스카이프

• 계속 진동이 있다면:반 진폭 1.75Mm
  가속도 4.9M / S 2

• 영향: B 3502 JIS, IEC 61131-2 (각 3번 147M / S 2, XYZ 3 방향) 에 적합합니다.

• 사용 대기 : 기름진 연소, 부식 가스, 불타는 가스가 없습니다, 그것은 연속성이 끔찍한 먼지, 직접 햇빛이 충돌하지 않습니다 (그리고 저장 중에)

• 운영 고도: 2000m 이하

• 설치 위치: 제어판

• 과전압 범주: 아래 II

• 오염 정도: 2도 이하

• 냉각 시스템: 자기 냉각

• 입력 전원 공급 전압: AC100 ~ 240V (+ 10%, - 15%)

• 입력 주파수: 50 / 60Hz ± 5%

• 입력 최대 가시 전력: 100VA (최대 부하)

• 전력 소비 정상 시간: 39W 이하

• 백라이트가 꺼지면: 30W 이하

• 부착 전류: 28A 또는 그 이하 (4ms) (완전 부하에서)

• 허용되는 순간적인 전력 장애 시간: 20ms 내 (또는 AC100V 이상)

• 소음 저항성: 소음 전압 1500Vp-p, 소음 폭 1μs, 소음 주파수 25 ~ 60Hz의 소음 시뮬레이터로 인해

• 전압을 견딜 수 있습니다: 전원 공급 단말기 대용량 AC1500V 1 분 사이

• 단열 저항: DC500V 단열 저항 검사기 사이의 전원 공급 단말 덩어리 토양에서 10MΩ 이상

• 적용 가능한 와이어 크기: 2 0.75 [Mm 2]

• 크림 터미널: M3 크림 터미널 RAV1.25-3 나사, V2-S3.3, V2-N3A, FV2-N3A

• 펌프 펌프 펌프 펌프 펌프

• 토지: D급 토지 (100Ω 이하), 토지가 작동하지 않을 때 보드에 연결

• 장착형: 표준

• 쇼핑 무게: 3.2kg
