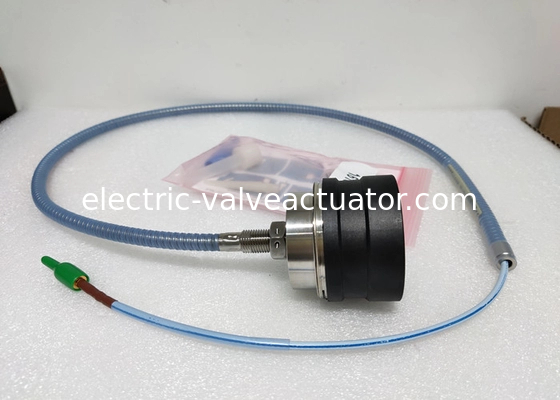

Bently Nevada 3300 XL 50 mm 근접 프로브 330876-01-10-01-00 트랜스듀서 시스템 1.0 미터

Bently Nevada 3300 XL 50 mm 근접 프로브 330876-01-10-01-00 변환기 시스템 1.0 미터

사양

별도로 명시되지 않는 한, 다음 사양은 0°C ~ +45°C (+32°F ~ +113°F) 사이에서 -24 Vdc 전원 공급 장치, 10 kΩ 부하, Bently Nevada에서 제공하는 AISI 4140 강철 타겟(직경 102 mm(4.0 in) 이상)을 사용하는 3300 XL 50 mm Proximitor 센서, 연장 케이블 및 프로브에 대한 것입니다. 시스템 정확도 및 호환성 사양은 Bently Nevada AISI 4140 강철 타겟 이외의 타겟에 대해 보정된 변환기 시스템을 사용할 때는 적용되지 않습니다.

주문 정보

3300 XL 50 mm 근접 프로브:

330876-AXX-BXX-CXX-DXX

옵션 설명

A: 프로브 케이스 유형 옵션

01½-20 나사산-직선형 출구
02M14x1.5 나사산-직선형 출구
03부드러운 1.99인치 직경-측면 출구

B: 총 길이 옵션

10 1.0 미터 (3.3 피트)
505.0 미터 (16.4 피트)
909.0 미터 (29.5 피트)

C: 아머 옵션

00 고온 FluidLoc 케이블
01 아머가 있는 고온 FluidLoc 케이블

D: 기관 승인 옵션

00 승인 없음
05다중 승인(대기 중)

모델:

설명

3300 XL 50 mm 변환기 시스템은 별도의 50 mm 프로브, 연장 케이블 및 3300 XL 50 mm Proximitor® 센서로 구성됩니다. 대구경 코일은 이 시스템에 Bently Nevada의 와전류 변환기 라인에서 가장 긴 선형 범위인 27.9 mm(1100 mils)의 최대 선형 범위를 제공합니다. 이 선형 범위는 3300 XL 50mm 변환기 시스템을 터빈 로터와 기계 고정자(케이스) 간의 성장률 차이로 인해 발생하는 대형 증기 터빈 발전기의 차동 팽창(DE) 또는 로터 팽창(RX)을 측정하는 데 이상적입니다.

차동 팽창 측정 차동 팽창 측정은 추력 베어링에서 일정 거리 떨어진 칼라 또는 경사면을 관찰하는 두 개의 근접 변환기를 사용하여 수행됩니다. 3300 XL 50 mm 변환기의 긴 선형 범위가 필요한 일반적인 변환기 장착 배열에는 다음이 포함됩니다.
• 칼라의 동일한 측면을 관찰하는 두 개의 변환기.
• 칼라의 반대쪽을 관찰하여 측정 가능한 DE 범위를 효과적으로 두 배로 늘리는 두 개의 보완적인 입력 변환기.

장착 방법을 선택하기 위한 기준은 사용 가능한 타겟의 크기, 예상되는 로터 축 방향 이동량 및 기계에 존재하는 DE 타겟 유형입니다. 칼라 높이가 충분하고 필요한 총 측정 범위가 1.1인치(28mm) 미만인 경우, 중복 측정을 위한 선호되는 구성은 칼라의 동일한 측면을 관찰하는 두 개의 변환기를 사용하는 것입니다. 총 범위가 1.1~2.2인치(28mm~56mm)가 필요한 경우, 로터의 반대쪽에 보완적인 방식으로 변환기를 설치하십시오.

시스템 호환성

3300 XL 50 mm 프로브는 모든 표준 7200 50 mm 시스템(측면 및 후면 출구 프로브 포함)을 물리적으로 교체하기 위해 세 가지 케이스 및 나사산 구성으로 제공됩니다. 표준 7200 스타일 장착 브래킷은 여전히 액세서리로 제공됩니다. 또한, 프로브를 50mm DE 일체형 변환기 슬라이딩 마운트 베이스에 적용하기 위한 새로운 브래킷도 사용할 수 있습니다. Proximitor® 센서는 7200 및 50 mm DE 일체형 시스템과 동일한 0.394 V/mm(10 mV/mil) 출력을 가지므로 모니터 구성을 변경하지 않고도 고객이 업그레이드할 수 있습니다. 이전 시스템에서 업그레이드할 때는 모든 변환기 시스템 구성 요소(프로브, 연장 케이블 및 Proximitor 센서)를 3300 XL 50 mm 구성 요소로 교체해야 합니다.

근접 프로브 및 연장 케이블

3300 XL 50 mm 프로브는 가장 가혹한 증기 터빈 DE 환경에서도 견딜 수 있도록 설계되었습니다. 최대 200°C(392°F)의 고온에서 지속적으로 작동하고 정확도를 유지할 수 있으며, 최대 250°C(482°F)의 간헐적인 고온을 견딜 수 있습니다. 50 mm 프로브에는 전면 및 후면 씰이 모두 있으며, 이는 모든 50 mm 프로브에 표준으로 제공되는 고온 FluidLoc® 케이블과 결합되어 습기가 프로브 팁에 들어가는 것을 방지합니다. 특수 고온 ClickLoc 커넥터도 프로브 및 연장 케이블에 표준으로 제공됩니다. 각 프로브와 케이블에는 커넥터 보호 장치와 일회용 커넥터 보호 장치 설치 도구가 함께 제공되어 커넥터가 오염되지 않도록 합니다. 프로브 리드의 ClickLoc 커넥터는 케이블을 좁은 공간으로 라우팅하는 데 도움이 되는 탈착식 칼라를 특징으로 합니다.

3300 XL 50 mm 프로브는 ½-20 영국식 나사산 또는 M14x1.5 미터법 나사산이 있는 직선형 출구 케이스 스타일로 제공되며, 안전 와이어 구멍이 미리 뚫린 록 너트가 포함되어 있습니다. 측면 출구 프로브에는 프로브 케이스 후면에 ¼-20 장착 구멍이 두 개 있습니다. 직선형 출구 및 측면 출구 프로브 모두의 전체 케이스 직경은 1.99인치입니다.

Proximitor 센서

3300 XL 50 mm Proximitor Sensor1는 모든 3300 XL Proximitor® 센서와 동일한 고급 기능을 갖추고 있습니다. 얇은 디자인으로 고밀도 DIN 레일 설치 또는 보다 전통적인 패널 마운트 구성으로 장착할 수 있습니다. 향상된 RFI/EMI 내성은 3300 XL Proximitor® 센서가 특별한 장착 고려 사항 없이 유럽 CE 마크 승인을 받을 수 있도록 합니다. 이 RFI 내성은 변환기 시스템이 근처의 고주파 무선 신호의 영향을 받지 않도록 합니다. Proximitor 센서의 SpringLoc® 단자대는 특수 설치 도구가 필요하지 않으며 빠르고 견고한 현장 배선 연결을 용이하게 합니다.
