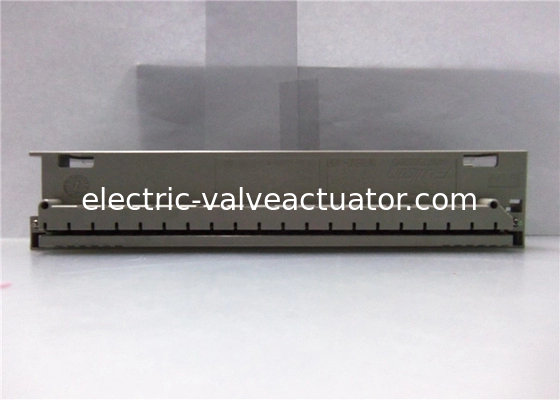

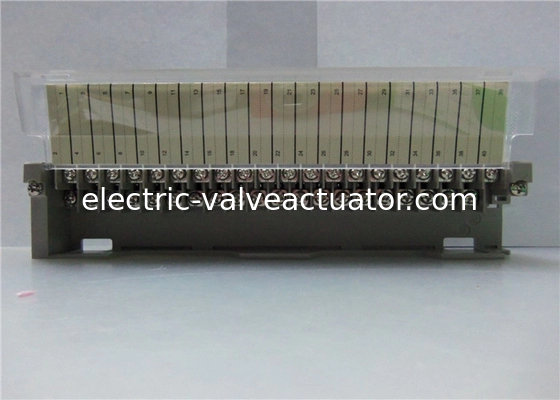

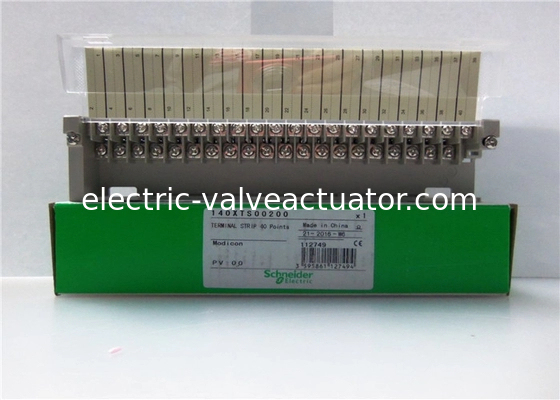

프로그래머블 자동화 컨트롤러 140XTS00200 터미널 스트립 40 포인트

PLC 프로그래머블 로직 컨트롤러 Schneider Electric Modicon Quantum 140XTS00200 터미널 스트립 40 포인트

주요
제품군 Modicon Quantum 자동화 플랫폼
액세서리 / 별도 부품 지정스크류 터미널 블록
액세서리 / 별도 부품 유형터미널 블록
액세서리 / 별도 부품 카테고리연결 액세서리
액세서리 / 별도 부품 대상

아날로그 I/O 모듈
보안 입력 또는 출력 모듈

카운터 모듈
보안 아날로그 모듈
아날로그 입력 모듈
개별 조합 I/O 모듈
아날로그 출력 모듈
정확한 시간 스탬핑 다기능 입력 모듈

보완

제품 호환성

140ACI.....
140ACO.....
140AMM.....
140ARI.....
140ATI.....
140AVI.....
140AVO.....
140DAI.....
140DAM.....
140DDI.....
140DDM.....
140DDO.....
140DRA.....
140DRC.....
140DRO.....
140DSI.....
140DVO.....
140EHC.....
140ERT.....
140SAI.....
140SDI.....
140SDO....

핀 번호 40 핀
제품 무게t 0.15 kg

환경
IP 보호 등급 < IP20

제공 지속 가능성
지속 가능한 제공 상태그린 프리미엄 제품 아님
RoHS 준수 - 0739 이후 - Schneider Electric 적합성 선언
REACh 참조는 다음을 포함하지 않음임계값 이상의 SVHC
제품 수명 종료 지침s 특정 재활용 작업이 필요하지 않음

기타 우수 제품

• 140-XTS 터미널 스트립 40POINT CABLEFAST Modicon Quantum 140-XTS-002-00
• 제조업체: Modicon Quantum
• 시리즈: 140 시리즈
• 이 140XTS00200은 크레딧 프로그램 교환 자격이 있을 수 있습니다.

Modicon Quantum - 스크류 터미널 블록

Quantum | 140XTS00200 | Modicon | 140 XTS 002 00 | 40 포인트 터미널 스트립

백플레인은 드롭에 사용되는 모든 모듈을 기계적으로 고정하고 전기적으로 연결하도록 설계되었습니다. 백플레인에는 모듈이 서로 통신하고 추가 스위치 설정 없이 슬롯 번호를 식별할 수 있도록 하는 수동 회로 기판이 포함되어 있습니다. 19인치 NEMA 캐비닛에 백플레인을 장착할 때는 브래킷이 필요합니다. 이 브래킷은 2~10개 위치 백플레인을 지원합니다. 브래킷은 표준 NEMA 하드웨어를 사용하여 레일에 장착됩니다. 캐비닛에 Quantum 시스템을 장착할 때는 모듈 위와 아래에 4인치(101.60mm) 공간을 유지해야 합니다. 측면 간격은 최소 1인치(25.40mm)여야 합니다. 최대 2인치(50.80mm) 사각형의 배선 덕트는 백플레인 사이에 수평으로 중앙에 배치할 수 있습니다. 2인치 이상으로 확장되는 이와 같은 방식으로 장착된 덕트 작업 또는 유사한 항목은 공기 이동을 허용하기 위해 상부 및 하부 모듈 사이에 4인치 공간(1인치 대신)이 필요합니다. 전원 공급 장치 모듈을 제외한 Quantum 모듈은 모든 백플레인의 모든 슬롯에 삽입할 수 있으며, CPU 모듈을 제외하고는 모듈이나 백플레인을 손상시키지 않고 전원 공급 상태에서 제거할 수 있습니다(핫 스왑). 전원 공급 장치 모듈은 백플레인의 첫 번째 또는 마지막 슬롯에 설치해야 합니다. 모듈을 장착할 때는 다음 그림과 절차를 참조하십시오.
