전기 벨브 액추에이터
Created with Pixso.

GE 10V 아날로그 출력 IC693APU301 / AXIS 위치 모듈 1 AXIS 시리즈 90-30

GE 10V 아날로그 출력 IC693APU301 / AXIS 위치 모듈 1 AXIS 시리즈 90-30

브랜드 이름: GE
모델 번호: IC693APU301
MOQ: 1
가격: 협상 가능
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
공급 능력: 재고 있음
자세한 정보
원래 장소:
미국
인증:
CE
포장 세부 사항:
새로운 원상자
공급 능력:
재고 있음
강조하다:

IC693APU301 10V 아날로그 출력 IC

,

90-30 10V 아날로그 출력 IC

제품 설명
상세 제품 설명
브랜드: GE 모델: IC693APU301
원산지: 미국 제품명: 프로그래머블 컨트롤러
시리즈: 90-70 무게: 4.00 Lbs
전력: 100W 전류: 125V
주요 특징:

이더넷 PLC 컨트롤러

,

PLC를 사용한 산업 자동화





GE 10V 아날로그 출력 IC693APU301 / AXIS POSITION MODULE 1 AXIS 시리즈 90-30







간략 정보



FANUC
GE FANUC
IC693APU301
제조사 단종
MOTION MATE 축 위치 결정 모듈
SERIES 90-30 PLC
24핀 고밀도 커넥터
사용 가능
재생 잉여
미사용 잉여
수리
24-48시간 긴급 수리
2 - 15일 수리
2년 RADWELL 보증











기타 우수 제품

Yasakawa 모터, 드라이버 SG- Mitsubishi 모터 HC-,HA-
Westinghouse 모듈 1C-,5X- Emerson VE-,KJ-
Honeywell TC-,TK- GE 모듈 IC -
Fanuc 모터 A0- Yokogawa 송신기 EJA-




Motion Mate APM은 Series 90-30 PLC를 위한 사용하기 쉬운 지능형 완전 프로그래밍 가능한 1축(IC693APU301) 또는 2축(IC693APU302) 모션 제어 모듈입니다. APM을 사용하면 PLC 사용자가 고성능 제어와 PLC 로직 해결 기능을 하나의 통합 시스템으로 결합할 수 있습니다. APM은 표준 모드 또는 팔로워 모드로 작동하도록 구성할 수 있습니다. 표준 모드에서 사용하면 고성능 모션 제어와 PLC 로직 해결 기능을 하나의 통합 시스템으로 결합합니다. 팔로워 모드에서 사용하면 연속 마스터/슬레이브 애플리케이션을 위한 고성능 “전자 기어링”을 제공합니다. 원하는 모드는 구성 소프트웨어에서 설정 매개변수를 구성하여 쉽게 선택할 수 있습니다.


Series 90-30 및 APM은 하나의 통합 모션 제어 패키지로 함께 작동합니다. APM은 축 모션을 제어하고 드라이브 및 기계와의 모든 직접 통신을 처리하는 반면 PLC는 PLC 테이블과 APM 간에 데이터를 자동으로 전송합니다. PLC는 또한 시스템 작동을 제어하고 모니터링할 수 있는 운영자 인터페이스를 연결하는 수단을 제공합니다. APM 서보 시스템의 예는 시스템을 구성, 프로그래밍 및 작동하는 데 사용되는 하드웨어 및 소프트웨어를 아래에 보여줍니다. APM은 모든 Series 90-30 CPU, 확장 또는 원격 베이스플레이트에 설치할 수 있습니다. 내장형 CPU(311, 313 또는 323)의 경우 최대 3개의 APM 모듈을 사용할 수 있습니다. 모듈형 CPU(331 이상)의 경우 하나의 시스템에 최대 8개의 APM 모듈을 사용할 수 있으며 베이스플레이트당 최대 3개의 APM 모듈을 사용할 수 있습니다. Motion Programmer 소프트웨어 패키지를 사용하여 여러 모션 프로그램을 생성하고 APM에 저장할 수 있습니다(APM에 최대 10개 저장 가능). APM은 VersaPro 소프트웨어(버전 1.1 이상) 또는 Logic Developer-PLC로 구성 및 프로그래밍됩니다.









유사 제품
IC697CPU782A IC697CPU782B IC697CPU782C
IC697CPU782D IC697CPU782E IC697CPU782F
IC697CPU782G IC697CPU782H IC697CPU782I
IC697CPU782J IC697CPU782K IC697CPU782L
IC697CPU782M IC697CPU782N IC697CPU782O
IC697CPU782P IC697CPU782Q IC697CPU782R
IC697CPU782S IC697CPU782T IC697CPU782U
IC697CPU782V IC697CPU782W IC697CPU782X
IC697CPU782Y IC697CPU782Z IC697CPU782-AA
IC697CPU782-AB IC697CPU782-AC IC697CPU782-AD
IC697CPU782-AE IC697CPU782-AF IC697CPU782-AG
IC697CPU782-AH IC697CPU782-BA IC697CPU782-BB
IC697CPU782-BC IC697CPU782-BD IC697CPU782-BE
IC697CPU782-BF IC697CPU782-BG IC697CPU782-BH
IC697CPU782-CA IC697CPU782-CB IC697CPU782-CC
IC697CPU782-CD IC697CPU782-CE IC697CPU782-CF
IC697CPU782-CG IC697CPU782-DA IC697CPU782-DB
IC697CPU782-DC IC697CPU782-DD IC697CPU782-DE
IC697CPU782-DF IC697CPU782-DG IC697CPU782-EA
IC697CPU782-EB IC697CPU782-EC IC697CPU782-ED
IC697CPU782-EE IC697CPU782-EF IC697CPU782-EG
IC697CPU782-FA IC697CPU782-FB IC697CPU782-FC
IC697CPU782-FD IC697CPU782-FE IC697CPU782-FF
IC697CPU782-FG IC697CPU782-GA IC697CPU782-GB
IC697CPU782-GC IC697CPU782-GD IC697CPU782-GE
IC697CPU782-GF IC697CPU782-GG IC697CPU782-GJ
IC697CPU782-GK IC697CPU782-HA IC697CPU782-HB
IC697CPU782-HC IC697CPU782-JC

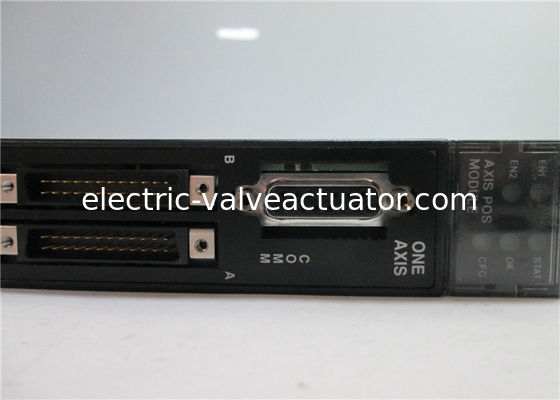

APM 페이스플레이트(전면 패널)에는 서보 연결을 위한 두 개의 24핀 고밀도 커넥터가 있습니다. A로 레이블된 커넥터에는 축 1에 대한 연결이 포함되어 있습니다. 1축 APM의 경우 커넥터 B에는 범용 연결이 포함되어 있습니다. 2축 APM의 경우 커넥터 B에는 축 2에 대한 연결과 범용 연결이 있습니다. 드라이브 및 기계에 배선을 쉽게 하기 위해 각 고밀도 커넥터는 일반적으로 짧은 케이블로 터미널 블록에 연결됩니다.





이 케이블은 24핀 I/O 커넥터, 케이블 및 25핀 D형 터미널 블록 커넥터로 구성됩니다. (케이블은 10장에서 설명합니다.) 사용 가능한 케이블은 다음과 같습니다. „ IC693CBL311 (10피트/3미터) „ IC693CBL319 (3피트/1미터) „ IC693CBL317 (10피트/3미터) 8” 외부 실드 피그테일 포함 „ C693CBL320 (3피트/1미터) 8” 외부 실드 피그테일 포함 맞춤형 길이의 케이블을 제작하려면 24핀 I/O 케이블 커넥터를 세 가지 키트(솔더 아이릿 리셉터클, 크림프 와이어 리셉터클 및 IDC(리본) 리셉터클)로 사용할 수 있습니다. 터미널 블록은 Weidmuller RD25 910648 또는 이와 동등한 제품입니다(I/O 케이블 IC693CBL311/319/317/320과 호환되어야 함 - 자세한 내용은 10장 참조).





Power Mate APM 모듈에 대한 자세한 내용은 다음 설명서를 참조하십시오. „ GFK-0840 Series 90-30 PLC 표준 모드 사용자용 Motion Mate APM 매뉴얼 „ GFK-0781 Series 90-30 PLC 팔로워 모드 사용자용 Motion Mate APM 매뉴얼 „ GFK-0664 Series 90 PLC APM 프로그래머 매뉴얼
