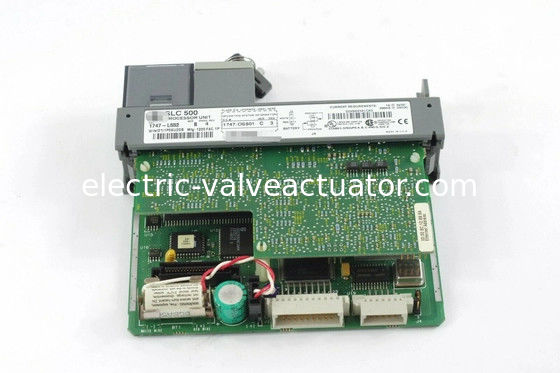

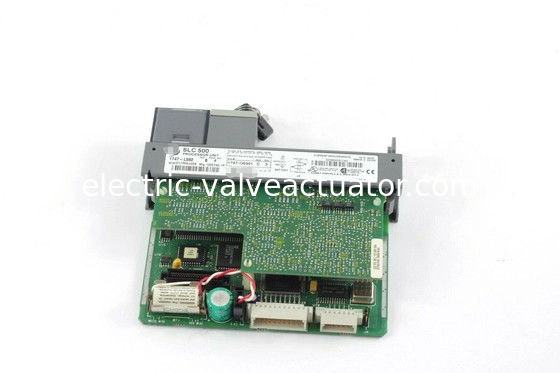

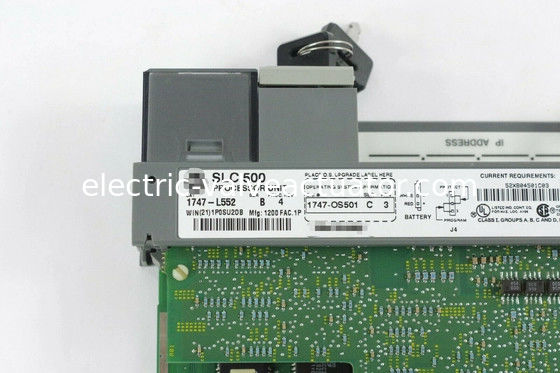

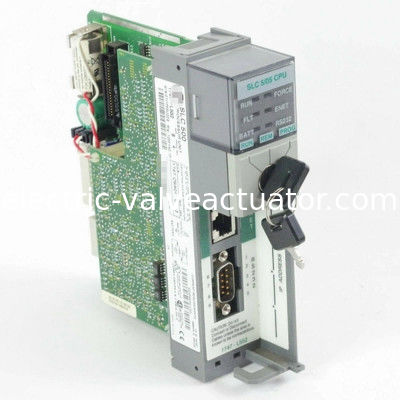

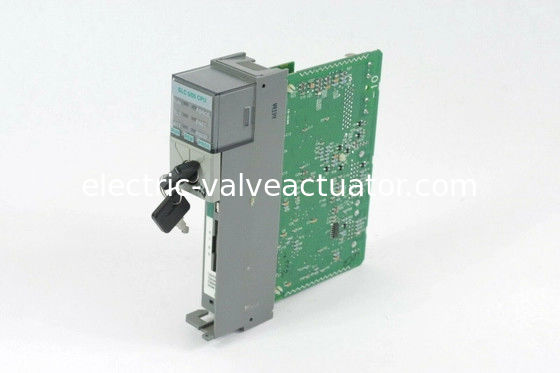

1747-L552 SLC 500 프로세서 유니트 제어기 PLC 모듈 32 Ｋ 사용자 메모리

설명1747-L552 CPU 모듈 32K 사용자 메모리 SLC-5/05 컨트롤러

간략 정보:

• 1747-L552
• CPU 모듈
• 32K 사용자 메모리
• SLC-5/05 컨트롤러
• 32K
• 이더넷 및 RS-232 통신
• 사용자 메모리
• 로컬 아날로그 I/O
• A1747-L552와 동일
• E1747-L552와 동일
• R1747-L552와 동일

1747-L552 정보

1747-L552는 SLC 5/05의 하위 범주에 속하는 SLC 500 프로세서입니다. 이 프로세서는 SLC 500 섀시의 백플레인에 직접 연결되는 단일 슬롯 프로세서입니다. 이 프로세서에는 피어 투 피어 통신을 위한 RS232 포트와 네트워크 응용 프로그램 및 동시 데이터 교환을 위한 이더넷 통신이 통합되어 있습니다.

이 프로세서는 기계 수준 영역을 엔터프라이즈 수준으로 통합하는 데 중점을 둔 중대형 규모의 응용 분야에 이상적입니다. 이 프로세서는 또한 IIoT(Industrial Internet of Things) 요구 사항에 대한 실용적인 통합 기능을 제공합니다.

SLC 500 플랫폼의 다른 프로세서와 달리, 이러한 프로세서의 내장 통신 기능에는 DH485, Data Highway Plus (DH+), Remote I/O 및 DeviceNet이 포함됩니다. 이러한 통신 프로토콜은 독점적이며 수직 통합을 활성화하려면 특수 모듈 또는 타사 변환기 및 게이트웨이가 필요합니다. 내장된 이더넷을 통해 이 프로세서는 즉시 수직 통합을 할 수 있습니다.

RS232 통신 포트는 프로그래머블 로직 컨트롤러(PLC) 프로세서가 설치된 동일한 패널에 일반적으로 설치되는 HMI(Human Machine Interface) 통신에 이상적인 클래식 통신 포트입니다. RS232는 제한된 거리 범위를 가지고 있기 때문입니다.

1747-L552의 대용량 메모리 용량은 4096개의 입력 및 출력을 지원하여 프로세서가 여러 개의 소규모 프로세스 또는 단일 대규모 프로세스를 제어할 수 있습니다. 동일한 프로세서에 포함할 수 있는 프로세스를 적절하게 계획하려면 시스템 중요성을 고려해야 합니다. 또한 원격 I/O 모듈의 전략적 설치를 허용하기 위해 Remote I/O 토폴로지의 구현을 지원합니다.

이 모듈은 최대 32K 단어의 사용자 메모리를 가지며, 데이터 또는 프로그램에 28K 단어, 사용자 데이터에 4K 단어를 사용합니다. 이 프로세서는 또한 입력 및 출력 모두에 대해 각각 4096개의 최대 로컬 아날로그를 갖습니다. 이 프로세서는 최대 480개의 포인트를 지원합니다. 이 프로세서는 최대 107개의 프로그래밍 지침을 지원하며 최대 3개의 섀시를 최대 30개의 슬롯으로 설치할 수 있습니다. 이 프로세서의 최대 입력 전류는 5V DC에서 1A, 24V DC에서 0A입니다. 일반적인 프로그램 스캔 시간은 0.9밀리초/K, I/O 스캔 시간은 0.225밀리초, XIC 비트 실행은 0.37μs입니다.


전원 공급 장치 로딩에 따라 이 프로세서는 전원 손실 후 20밀리초에서 3초의 프로그램 스캔 유지 시간을 갖습니다. 0.015인치의 작동 진동, 5~57Hz에서 피크-피크 변위, 57~2000Hz에서 2.5G 가속도를 갖습니다. 이 프로세서는 또한 30G의 작동 충격과 5~95%의 비응축 상대 습도를 갖습니다. 이 프로세서의 작동 온도 범위는 0~60°C이고 보관 온도 범위는 -40~85°C입니다.

이 프로세서와 호환되는 유일한 메모리 모듈은 Series C OS501 이상 펌웨어 버전의 1747-M13입니다. 모듈을 추가하거나 제거할 때는 전원을 꺼야 합니다. 상태 LED는 이 프로세서에 사용할 수 있으며 현재 상태를 모니터링할 수 있습니다. 1747-L552 프로세서는 개방형 인클로저를 가지고 있으며 섀시를 통해 장착됩니다. 전체 프로세서의 크기는 145 x 35 x 142mm입니다. 이 프로세서의 이더넷 연결은 BOOTP가 활성화되어 있으며 최대 48개의 수신 또는 발신 연결을 지원합니다. BOOTP/DHCP 요청 외에도 RSLogix 500 프로그래밍 소프트웨어를 사용하여 프로세서를 수동으로 구성할 수도 있습니다. 발신 연결은 대상 노드당 하나의 연결만 설정할 수 있습니다. 여러 MSG 지침은 동일한 대상 노드를 사용하는 경우 동일한 연결을 공유합니다. 이 프로세서에는 RS-232 포트와 플래시 백업 메모리도 있습니다. 평균 2년 동안 지속되는 사용자 교체 가능한 리튬 배터리가 있습니다. 1747-L552 프로세서에는 커패시터가 있으며, 이를 통해 배터리가 분리된 상태에서도 배터리 백업을 사용하여 최소 30분 동안 프로세서를 실행할 수 있습니다. RAM에서 데이터가 손실되지 않도록 배터리는 30분 이내에 프로세서에 연결해야 합니다.
