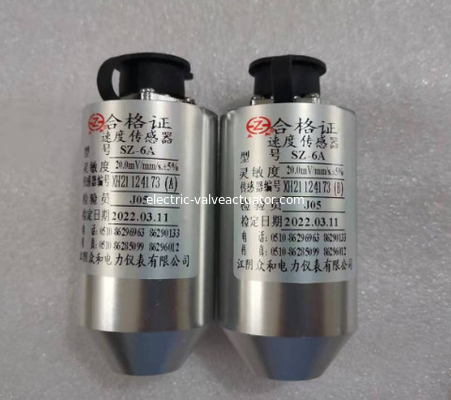

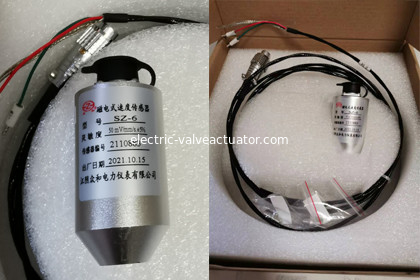

SZ 시리즈 전자기 속도 센서 즈홍헤 SZ-6 SZ-6A SZ-6G

1가지 개관
전자기 속도검출기가 익숙한 SZ 시리즈는 터빈, 압축기, 팬들과 펌프와 같은 로타틴닝머신리의 베어링 캡 진동을 측정합니다. 그것은 마그네틱 라인을 줄이는 가동 코일의 아웃풋스볼타게 전자 유도식 센서이고 따라서 직장에서 동력에게 안데아시리 설치를 공급할 필요가 없습니다.

2 주요 기능
2.1 그것의 출력 신호는 진동 속도에 비례하고 그것이 현장 어브하이 주파수, 중간 주파수와 저주파 진동 측정을 고려할 수 있습니다.

2.2 SZ 연속 센서는 더 낮은 출력 임피던스와 더 좋은 신호대잡음비를 가지고 있습니다. 출력 위의 비트우트스페셜 요구조건은 열심히 일하고, 전보를 칩니다, 그것이 사용하기 쉽습니다.

2.3 이 센서가 디자인에서 활동 마찰 성분을 취소했아서 그것의 유연성은 좋습니다, 당신이 경미한 진동 (0.0lmm)를 캔메아수레.

2.4 센서는 어떤 항측면 진동 역량 (10g 이하의 성수기)을 가집니다.

2.5 그것은 베어링 하우징, 구내의 진동 또는 구조 (관성 공간의 상대적 토앱솔루트 진동)을 측정하는데 사용될 수 있습니다. 그것은 직접적으로 기계의 외부에 설치될 수 있습니다, 안드마인테나스가 극단적으로 쉽습니다.

3가지 상술

3.1 민감도 :

SZ-2 : 30mV/mm/s, 에러 : + 5%;

SZ-6 : 50mV/mm/s, error士5% ;

SZ-4V SZ-4H : 28.5mV/mm/s, error+5% ;

3.2 엑스페리먼트 조건 : 온도 20C+5C (80Hz, 속도 10 밀리미터 / Ｓ) 3.3 크기 : < 2000um="">

3.4 주파수 응답 : SZ SZ-2 : (10~500) Hz ;SZ-4VSZ-4H :(4~1000) Hz :

3.5 최대 가속 : 10g ;

3.6 측정 방향 : (수직인 SZ-2 또는 (수직인 HorizontalSZ-6 또는 수평선상) SZ-4V (Vertical)SZ-4H(Horizontal)

3.7 사용 환경 : (-30 ~ 120) Ｃ.

3.8 상대 습도 <95>

3.9 동작 환경 : 어떤 부식제, 환경에서 어떤 강자계 :

3.10 차원 : 35x 77 (밀리미터).

3.11 중량 : 약 200g.

3.12 설치하세요 : SZ 시리즈 전자기형 속도검출기는 M10x1 나사못으로 센서 중심공<中心孔>의 바닥에 고쳐집니다.
