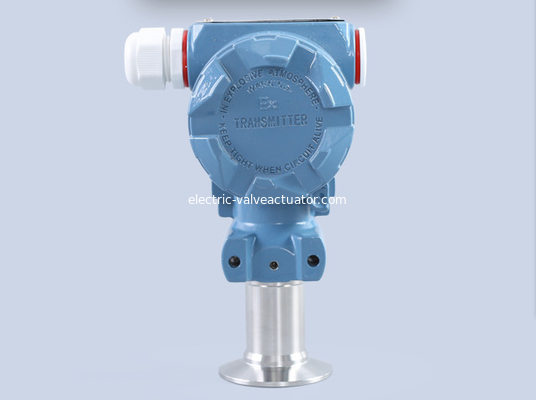

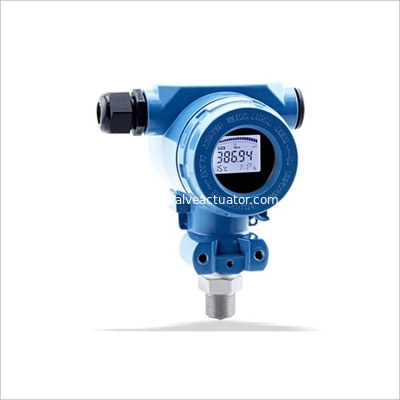

SWP-T20X 일련 디퍼렌셜 레벨 송신기 가공 압 센서

SWP-T20X 시리즈 경제적 증압기 가공 압 센서

개요

Swp-t20x 일련 경제적 증압기는 국제적 고급 레벨과 수입된 요업 압전저항성 감지기를 채택하고, 고정밀 전자 부품과 협력하고, 엄격한 과정을 통하여 조립됩니다. swp-t20x 시리즈 증압기가 우수한 기술적 성과를 가지고 있도록, 중간 액체 없는 건조 압력 측정 기술은 채택되며, 그것이 세라믹 저항 센서의 기술적인 장점에게 가득 찬 재생을 줍니다. 고안정성과 높은 측정 정확도.

Swp-t20x 일련 경제적 증압기는 다양한 모델들, 범위와 처리 연결 형상을 가지고 있습니다. 그것은 석유, 화학 산업, 전력, 야금학, 약국, 식품, 다양한 행사와 공업 계측의 미디어에 적응시킬 수 있는 기타 등등과 같은 많은 산업적인 필드에서 넓게 사용될 수 있습니다. 그것은 전통적 압력계의 이상적 업그레이드 제품이고 전통적 증압기와 산업 자동화의 분야에서 이상적 압력 계측기입니다.

주요 특징

실물 크기의 매년의 0.1%보다 더 좋은 ◆ 고안정성.

◆ 소형 온도 편위 측정 소자에서 중간 액체가 제거되기 때문에, 센서가 또한 최고에게 측정 정확도를 획득할 뿐만 아니라, 더 온도에 의해 영향을 받습니다.

◆ 좋은 신뢰성 대규모 IC은 좋은 회로 신뢰도와 강한 대항 간섭 성능으로, 채택됩니다.

◆ 넓은 응용성 제품이 다양한 모델들, 프로세스 접속 형태와 제조 소재를 가지고 있으며, 그것이 공업 계측에서 다양한 미디어에 적응할 수 있습니다.

◆ 쉬운 시설 및 정비. 상품은 합리적 구조, 소용적과 경량을 가집니다. 그것은 어떠한 위치에도 직접적으로 설치될 수 있습니다.

작업 원칙

기구는 온도 신호를 온도 센서를 통한 전기 신호로 바꾸고 그리고 나서 전치증폭기가 전기 신호를 확대하고 필터링하며, 그것이 아날로그 디지털 변환을 위한 CPU의 자동 예금기 변환 묘듈에 보내집니다. 마침내, CPU는 데이터 자동 처리, 디스플레이와 PWM 출력을 수행합니다. 원리 블록 다이아그램은 다음과 같습니다 :

진동판이 중간 압력에 비례한 소규모 변위를 생산하게 하면서, 측정된 매체에서의 압박은 직접적으로 센서의 세라믹 격판에 작용합니다. 기본 작업 조건 하에, 진동판의 최대 변위는 기껏해야 0.025 밀리미터입니다. 전자 회로가 이 치환을 발견한 후, 그것은 이 치환을 이 압력에 해당한 표준 공업 계측 신호로 변환시킵니다. 과압의 경우에, 진동판은 단단한 세라믹 기질에 직접적으로 첨부됩니다. 진동판과 기판 사이의 더 갭은 0.1 밀리미터 일 뿐이기 때문에, 과압의 경우에 진동판의 최대 변위는 0.1 밀리미터일 수 있을 뿐입니다. 그러므로, 진동판이 지나친 변형을 생산하지 않을 것이라는 것을 구조는 보증합니다. 센서는 좋은 안정성과 높은 신뢰도를 가지고 있습니다.

기술적인 매개 변수

◆ 정확도 수준 : 0.5

◆ 리턴 차이 0.1%fs

◆ 온도는 ± 0.1%/10 Ｃ에 영향을 미칩니다

◆ 작업 전압 DC 13V ~ 30V

◆ 연례 안정성 ± 0.2%

◆ 신호는 4 ~ 20mA를 출력합니다

◆ 허용 과전압은 150%를 정렬시킵니다

◆는 전체적으로 120 × 60 × 100 최대를 치수화합니다

◆ 최고 가압력은 200%를 정렬시킵니다

◆ 허용 온도 매체 -20 ~ 70 Ｃ 환경 -20 ~ 80 Ｃ
